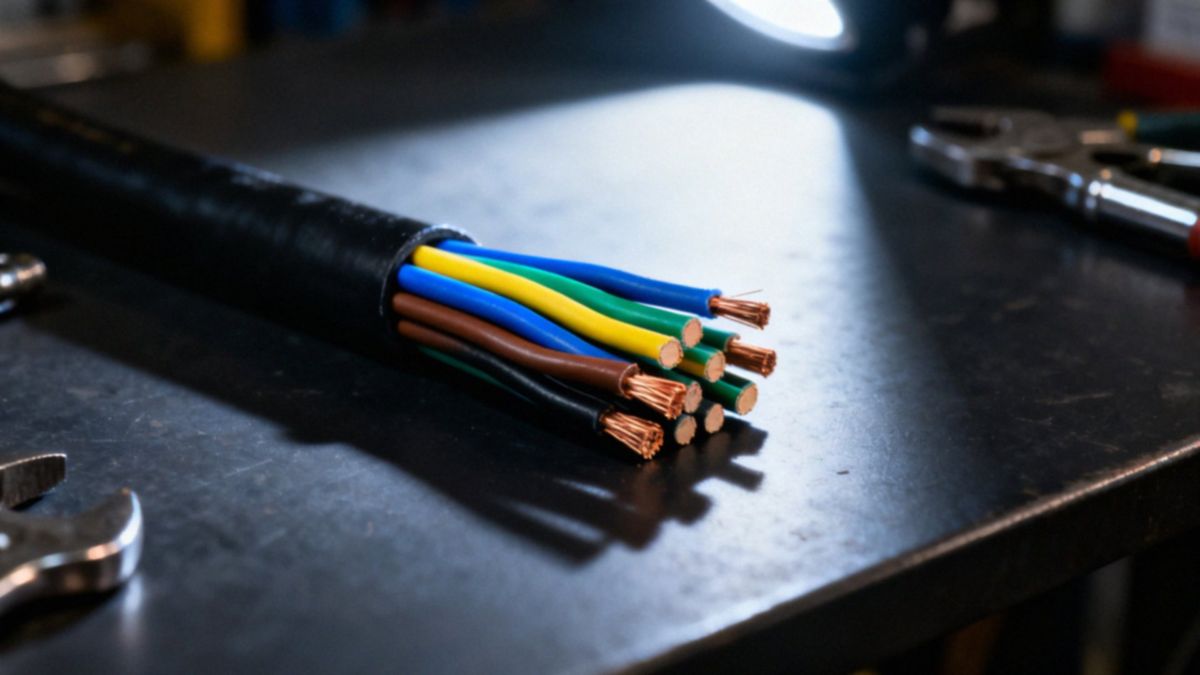

Czy przewód N to plus czy minus?

Przewód neutralny, oznaczany jako N, nie pełni roli bieguna dodatniego ani ujemnego. Wynika to z faktu, że w naszych domowych instalacjach korzystamy z prądu przemiennego. W takich układach polaryzacja przewodu fazowego L zmienia się dynamicznie, bo aż 50 razy na sekundę, co uniemożliwia przypisanie mu stałego znaku.

Przewód N, fizycznie sprzężony z punktem neutralnym transformatora, dąży do zerowego potencjału względem ziemi. Warto pamiętać, że określenia „plus” i „minus” odnoszą się wyłącznie do systemów zasilania prądem stałym. W instalacjach DC przewód dodatni zazwyczaj wyróżnia kolor czerwony, natomiast ujemny oznaczany jest barwą czarną lub niebieską.

Częste mylenie tych standardów z przewodem neutralnym bierze się stąd, że w przypadku prądu przemiennego kierunek przepływu elektronów nieustannie oscyluje, co odróżnia go od stabilnego przepływu w układach stałoprądowych.

Jak działa przewód neutralny w instalacji?

Przewód neutralny, oznaczany literą N, stanowi fundament sprawnie działających obwodów elektrycznych. Jego kluczowa rola polega na tworzeniu bezpiecznej ścieżki powrotnej dla prądu płynącego z transformatora. W standardowych instalacjach niskiego napięcia to właśnie on domyka obwód z przewodem fazowym L, umożliwiając zasilanie urządzeń. Co ciekawe, w poprawnie uziemionej sieci, jego potencjał pozostaje zbliżony do zera w odniesieniu do ziemi.

Podczas gdy w prostych układach jednofazowych przewód N współpracuje z żyłą fazową 230 V, w bardziej złożonych rozwiązaniach trójfazowych przejmuje on prąd wynikający z niesymetrii obciążeń. Wszystkie parametry techniczne oraz zasady identyfikacji tych żył precyzyjnie określają normy PN-HD 308 S2:2007 oraz PN-EN 60446. W powszechnie stosowanych kablach, takich jak YDY, przewód ten stanowi niezbędny element wewnętrznej struktury.

Należy przy tym pamiętać o jednej istotnej kwestii: funkcja przewodu N nie ma charakteru ochronnego. Za kwestie bezpieczeństwa odpowiada wyłącznie żyła PE lub dedykowany układ PEN. Skrupulatne przestrzeganie wspomnianych norm technicznych to nie tylko kwestia przepisów – to przede wszystkim gwarancja wysokiej stabilności pracy odbiorników i sposób na skuteczne zminimalizowanie ryzyka groźnych awarii elektrycznych.

Jak rozróżnić plus i minus w prądzie stałym?

W instalacjach prądu stałego orientację biegunów najprościej ocenić po kolorystyce izolacji lub oznaczeniach na obudowie. Standardowo przewód dodatni wyróżnia się czerwienią, podczas gdy ujemny – często określany jako GND – ma barwę czarną bądź niebieską. W bardziej złożonych konstrukcjach elektronicznych zamiast kolorów częściej spotkasz symbol minusa lub wspomniany skrót GND.

Jeśli jednak masz wątpliwości, najpewniejszym narzędziem jest multimetr. Wystarczy przełączyć go na tryb pomiaru napięcia stałego i przyłożyć sondy: jeśli czerwona dotyka wyższego potencjału, wynik będzie dodatni. W sytuacji odwrotnej na ekranie zobaczysz wartość z minusem, co jednoznacznie wskazuje na błędne przyłożenie końcówek.

Dobrym nawykiem jest wcześniejsza lektura dokumentacji technicznej zasilacza, gdzie producent zawsze precyzyjnie wskazuje lokalizację biegunów. Pamiętaj, że zachowanie właściwej biegunowości to nie tylko kwestia poprawnego działania sprzętu, ale przede wszystkim ochrony wrażliwych komponentów, które przez pomyłkę mogą ulec trwałemu zniszczeniu. Szczególną czujność zachowaj w systemach łączących układy AC i DC. Unikanie błędów przy łączeniu tych standardów jest kluczowe, aby wyeliminować ryzyko groźnego zwarcia.

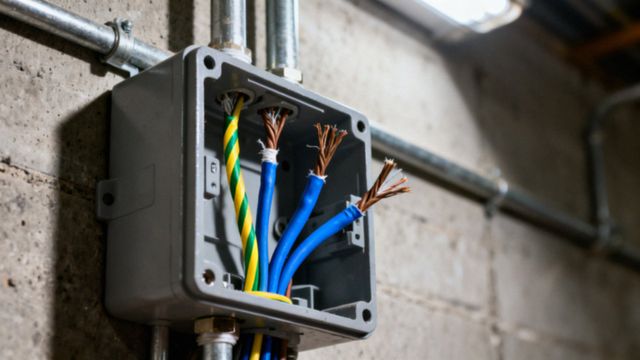

Jakie kolory przewodów oznaczają N i PE?

Współczesne instalacje elektryczne bazują na precyzyjnych wytycznych, takich jak norma PN-EN 60446, które jasno określają system kolorystyczny dla przewodów. Standard ten wymaga, aby żyła neutralna, oznaczona symbolem N, posiadała charakterystyczną niebieską izolację. Z kolei przewód ochronny PE, którego kluczowym zadaniem jest odprowadzanie prądów zwarciowych do uziemienia i zapewnienie ochrony przeciwporażeniowej, wyróżnia się barwą żółto-zieloną.

Stosowanie tak czytelnego rozróżnienia znacząco redukuje ryzyko błędów podczas montażu, co bezpośrednio przekłada się na wyższy poziom bezpieczeństwa użytkowników. W sytuacjach wymagających użycia przewodu łączącego funkcje ochronną i neutralną, czyli typu PEN, stosuje się izolację żółto-zieloną wzbogaconą o niebieskie akcenty końcowe. Rygorystyczne trzymanie się tych wytycznych umożliwia elektrykom błyskawiczną identyfikację poszczególnych kabli wewnątrz puszek czy rozdzielnic. Dzięki temu prace serwisowe przebiegają sprawniej, a systemy elektroenergetyczne działają niezawodnie i zgodnie ze sztuką.

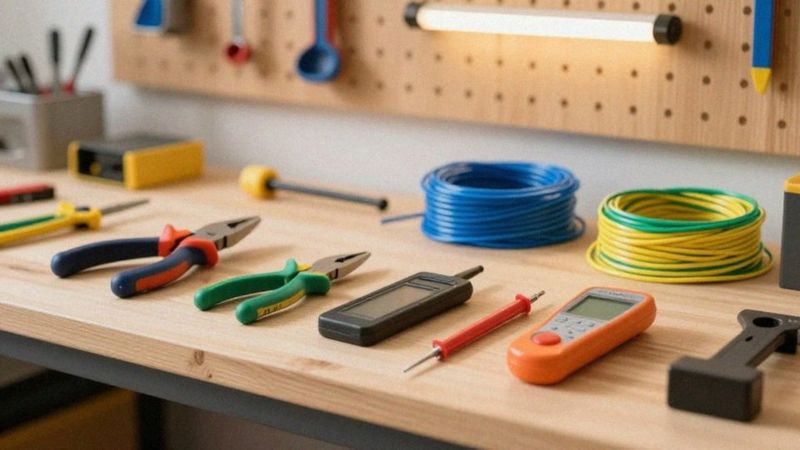

Jak bezpiecznie zidentyfikować przewód N?

Identyfikacja przewodu neutralnego to zadanie, które wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Zawsze zaczynaj od całkowitego odcięcia zasilania w wybranym obwodzie, najlepiej wyłączając właściwy bezpiecznik, a następnie potwierdź brak przepływu prądu sprawdzonym testerem napięcia. Nie warto polegać wyłącznie na kolorze izolacji; nawet jeśli przewód jest niebieski, nie masz stuprocentowej pewności co do jego funkcji. Starsze instalacje oraz amatorskie przeróbki często obfitują w mylne oznaczenia, a niewłaściwe użycie taśmy izolacyjnej potrafi skutecznie wprowadzić w błąd każdego elektryka.

Jeśli musisz zweryfikować stan instalacji, użyj certyfikowanego miernika, aby sprawdzić różnicę potencjałów między badanym przewodem a uziemieniem lub przewodem ochronnym. Wynik bliski zeru pozwoli Ci z dużym prawdopodobieństwem wskazać "neutralny". Zachowaj jednak wzmożoną czujność w układach, w których występuje przewód PEN, ponieważ pełni on jednocześnie funkcję ochronną i neutralną. Przerwanie ciągłości takiej żyły niesie ze sobą realne i bardzo poważne zagrożenie porażeniem.

Podczas instalacji oświetlenia zawsze sięgaj po narzędzia z certyfikowaną izolacją i pamiętaj o stosowaniu odzieży ochronnej. Jeśli podczas prac poczujesz jakiekolwiek wątpliwości lub wyniki pomiarów okażą się niejednoznaczne, nie ryzykuj – skonsultuj się z profesjonalistą posiadającym odpowiednie uprawnienia. Pamiętaj, że skrupulatne stosowanie się do normy PN-HD 308 S2:2007 to nie tylko formalność, ale przede wszystkim gwarancja Twojego bezpieczeństwa i niezawodności domowej instalacji.

Co to jest przewód PEN i czym się różni?

Przewód ochronno-neutralny, powszechnie określany jako PEN, pełni podwójną rolę, łącząc zadania przewodu ochronnego (PE) oraz neutralnego (N). O ile zwykły przewód neutralny służy głównie do zamykania obwodu prądu roboczego, o tyle jego hybrydowy odpowiednik dodatkowo przekazuje prąd obciążenia i odpowiada za uziemienie. Kluczowa różnica między nimi wynika z konstrukcji całego systemu oraz jego przeznaczenia.

Współczesne instalacje stawiają na bezpieczeństwo użytkowników, dlatego przewód N jest w nich całkowicie odseparowany od ochronnego PE. Rozwiązanie PEN spotkasz najczęściej w wiekowym budownictwie lub specyficznych układach dystrybucji zasilania. Największym wyzwaniem związanym z jego stosowaniem jest ryzyko zerwania ciągłości przewodu – w takiej krytycznej sytuacji na obudowach urządzeń może nagle pojawić się niebezpieczne dla życia napięcie.

Zgodnie z obowiązującymi normami, takimi jak PN-HD 308 S2:2007 czy PN-EN 60446, praca z przewodem PEN wymaga zachowania szczególnych środków ostrożności. Standardowo rozpoznasz go po żółto-zielonej izolacji, na której końcach umieszcza się niebieskie znaczniki.

Jeśli planujesz modernizację, inżynierowie zdecydowanie zalecają rozdzielenie tych funkcji. W praktyce oznacza to poprowadzenie niezależnych żył PE i N o odpowiednio dobranych przekrojach, wykonanych z miedzi lub aluminium. Takie podejście skutecznie eliminuje zagrożenia związane z awarią przewodu pełniącego dwie role jednocześnie.

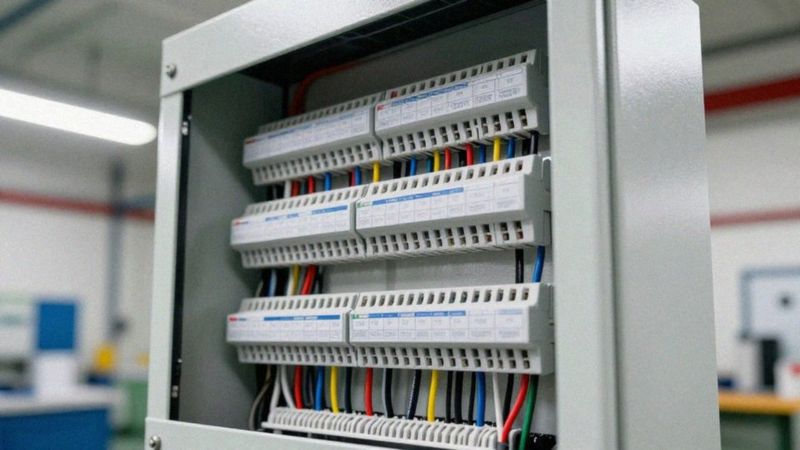

Jakie zagrożenia powoduje mylenie przewodów?

Nieprawidłowe połączenia w instalacji elektrycznej to nie tylko techniczna usterka, ale realne zagrożenie dla zdrowia i mienia. Błąd w montażu może skutkować:

• porażeniem,
• awarią kosztownego sprzętu,
• nawet pożarem.

Najbardziej klasycznym przykładem jest zamiana przewodu fazowego z neutralnym, co sprawia, że urządzenia pozostają pod napięciem mimo wyłączenia przełącznika. Takie niedopatrzenie czyni z pozoru bezpieczne prace serwisowe, jak wymiana żarówki, śmiertelną pułapkę. Jeszcze groźniejsza w skutkach jest pomyłka dotycząca przewodu ochronnego. Jeśli zostanie on pomylony z fazą, metalowa obudowa urządzenia znajdzie się pod napięciem, co bezpośrednio naraża domowników na porażenie przy każdym dotknięciu sprzętu.

W systemach prądu stałego konsekwencją jest zazwyczaj natychmiastowe zniszczenie delikatnej elektroniki i zadziałanie zabezpieczeń, natomiast w układach z przewodem PEN, przerwanie jego ciągłości całkowicie pozbawia instalację ochrony przeciwporażeniowej, co jest skrajnie niebezpieczne. Problemy często zaczynają się od niechlujstwa, jak choćby niezgodnego z normami oznaczania żył taśmą izolacyjną, co znacznie utrudnia późniejszą diagnostykę.

Aby uniknąć takich pułapek, należy bezwzględnie trzymać się standardów kolorystycznych i literowych oznaczeń L, N oraz PE. To właśnie rygorystyczne przestrzeganie tych zasad stanowi fundament bezpieczeństwa. Każda, nawet najdrobniejsza modyfikacja, powinna być zawsze poprzedzona sprawdzeniem ciągłości przewodów i poprawnym przetestowaniem wszystkich zabezpieczeń.
