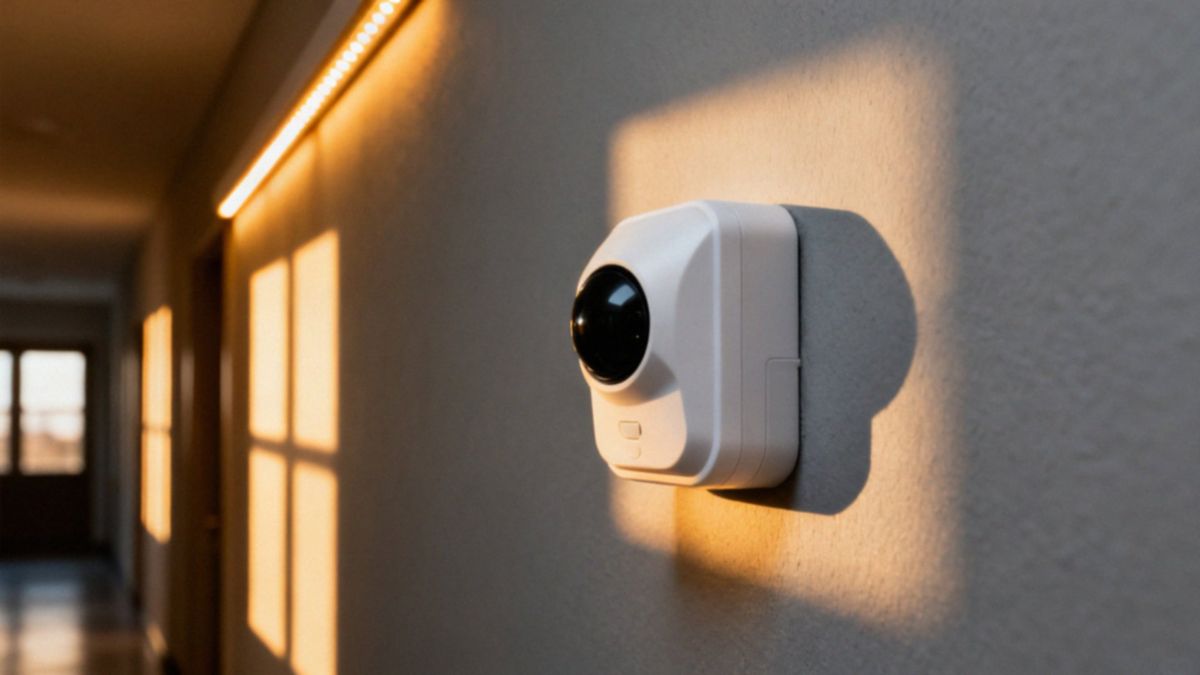

Jak podłączyć czujnik ruchu do oświetlenia LED? Instrukcja i porady

Co to jest czujnik ruchu i jak działa?

Czujnik ruchu to inteligentny komponent, który monitoruje otoczenie w poszukiwaniu jakiejkolwiek aktywności. Na rynku znajdziemy wiele rozwiązań, z których najpopularniejsze to:

• sensory PIR,
• mikrofalowe,
• ultradźwiękowe,
• laserowe.

Najpowszechniejsze czujki PIR reagują na zmienną temperaturę, wychwytując przemieszczające się źródła ciepła. Alternatywą są modele mikrofalowe, które wysyłają fale elektromagnetyczne; analizując ich odbicie, urządzenie potrafi wykryć ruch nawet przez cienkie ściany czy drzwi. Z kolei sensory ultradźwiękowe operują niesłyszalnymi dla człowieka falami dźwiękowymi, mierząc czas ich powrotu do sensora, podczas gdy warianty laserowe precyzyjnie śledzą zmiany w wiązce świetlnej odbitej od obiektu.

Technologie te stanowią fundament nowoczesnej automatyki budynkowej. Pozwalają one na inteligentne zarządzanie oświetleniem LED czy zasilaniem sprzętów elektrycznych, co bezpośrednio przekłada się na wyższy komfort i bezpieczeństwo domowników. Warto pamiętać, że odpowiednie dopasowanie czułości oraz czasu aktywacji nie tylko podnosi funkcjonalność systemu, ale także realnie obniża rachunki za prąd. Typowy zasięg takich urządzeń sięga zazwyczaj kilkunastu metrów.

Dlaczego warto podłączyć czujnik ruchu do oświetlenia LED?

Integracja czujników ruchu z oświetleniem LED pozwala na realną redukcję rachunków za prąd nawet o 40 procent. Taki system skutecznie eliminuje marnotrawstwo energii, wygaszając lampy w momencie, gdy nie ma nikogo w pomieszczeniach przechodnich. W efekcie diody rzadziej świecą bez powodu, co znacząco wydłuża ich żywotność.

Poza aspektem czysto ekonomicznym, rozwiązanie to znacząco poprawia bezpieczeństwo domowników. Automatyczne zapalanie światła na schodach czy przed wejściem do budynku eliminuje stresujący problem szukania włącznika po zmroku. Właściciele mogą wygodnie dostosować parametry pracy nie tylko paneli LED, ale także taśm czy tradycyjnych źródeł światła.

Nowoczesne urządzenia oferują:

• precyzyjną kontrolę czułości,
• czas podtrzymania świecenia.

Dzięki tym funkcjom stają się fundamentem inteligentnego domu. Co więcej, możliwość połączenia z instalacjami alarmowymi pozwala programować spersonalizowane scenariusze oświetleniowe. Cała modernizacja zyskuje podwójnie, gdy towarzyszy jej wymiana starych opraw na nowoczesne, energooszczędne odpowiedniki.

Jakie materiały są potrzebne do podłączenia czujnika ruchu?

Do sprawnego montażu oświetlenia z czujką ruchu, czy to typu PIR, czy mikrofalową, potrzebujesz przede wszystkim:

• samej lampy lub taśmy LED,
• poprawnego połączenia przewodów fazowych, neutralnych oraz uziemienia,
• kostek zaciskowych, które zapewnią stabilne i bezpieczne styki,
• odpowiedniego zasilacza w przypadku niskonapięciowego 12V,
• starannego prowadzenia kabli zgodnie z dokumentacją.

Zadbaj o właściwy zestaw narzędzi: wiertarka, poziomica i śrubokręt to podstawa. Nie zapomnij o obcęgach oraz próbniku napięcia, który pozwoli Ci bez ryzyka upewnić się, że prąd został wyłączony. Montując oświetlenie w trudniejszych warunkach, warto zaopatrzyć się w solidne kołki i wkręty, a przy pracach zewnętrznych niezbędny stanie się dławik kablowy, chroniący wnętrze urządzenia przed wilgocią.

Warto pamiętać o drobnych usprawnieniach, takich jak kondensator poprawiający stabilność systemów LED. Dobrym pomysłem jest również wpięcie przed zasilaczem klasycznego wyłącznika lub instalacji schodowej. Dzięki takiemu rozwiązaniu zyskasz wygodną, ręczną kontrolę nad całym systemem, niezależnie od automatyki czujki.

Gdzie najlepiej zamontować czujnik ruchu?

Kluczem do niezawodnej detekcji jest przemyślane rozmieszczenie czujnika względem pola widzenia. Urządzenie radzi sobie najlepiej, gdy wykrywany obiekt przemieszcza się poprzecznie do jego osi. Planując oświetlenie schodów, najlepiej umieścić sensor na suficie lub bezpośrednio nad ciągiem komunikacyjnym, co gwarantuje pełne pokrycie obszaru.

W przypadku modeli zewnętrznych optymalna wysokość montażu mieści się w przedziale od 1,5 do 2,5 metra. Dzięki temu skutecznie wyeliminujesz przypadkowe aktywacje wywołane choćby ruchem ulicznym czy nagłymi zmianami temperatury. Nie zapomnij również o zabezpieczeniu obudowy przed niekorzystną aurą, stosując dedykowane uszczelki lub dławiki.

Projektując instalację, warto zadbać o trzy kluczowe aspekty:

• intuicyjny dostęp do pokręteł SENS i TIME,
• możliwość wygodnego czyszczenia soczewki,
• weryfikację dopuszczalnego obciążenia, szczególnie gdy planujesz podłączyć wiele lamp LED jednocześnie.

Montaż zazwyczaj odbywa się na przewodzie zasilającym przed gniazdem żarówki lub bezpośrednio wewnątrz oprawy. Najważniejsza zasada brzmi: nigdy nie montuj sensora tak, aby sterowane przez niego źródło światła świeciło bezpośrednio na soczewkę. W przeciwnym razie system może błędnie interpretować warunki i samoczynnie wyłączać oświetlenie.

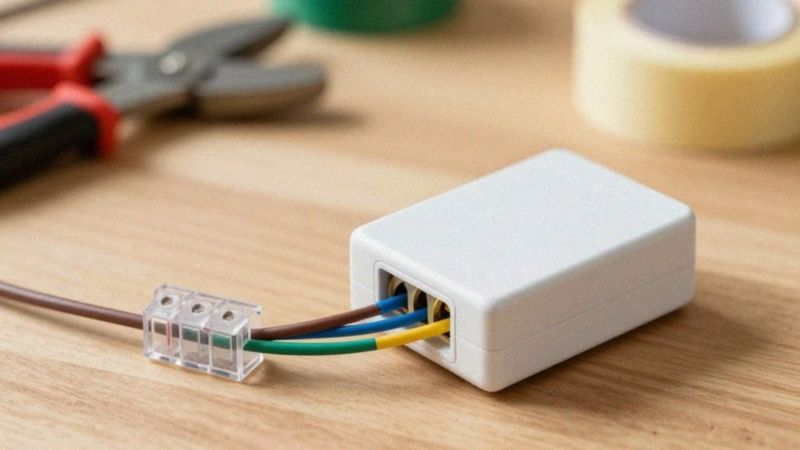

Jak bezpiecznie podłączyć czujnik ruchu w instalacji 230V?

Zanim chwycisz za narzędzia, pamiętaj o bezpieczeństwie – całkowicie odłącz zasilanie w skrzynce bezpiecznikowej. Zawsze upewnij się za pomocą próbnika napięcia, że w przewodach na pewno nie płynie prąd.

W typowej instalacji 230V kluczowe jest właściwe przypisanie żył:

• brązowy przewód fazowy (L) wpinamy do punktu L na czujniku,
• niebieski neutralny (N) do odpowiedniego zacisku oznaczonego tą samą literą,
• wyjście sterujące, czyli LOAD, łączy się bezpośrednio z fazą lampy lub wejściem zasilacza,
• żółto-zielony przewód ochronny (PE) powinien trafić prosto do obudowy oprawy.

Do solidnego połączenia przewodów w puszce wykorzystaj standardowe kostki zaciskowe. Jeśli planujesz montaż na zewnątrz, zadbaj o szczelność, stosując dławiki kablowe chroniące instalację przed wilgocią. Pamiętaj też o weryfikacji maksymalnego obciążenia urządzenia; przy rozbudowanych układach LED warto rozważyć dodatkowy przekaźnik, aby nie przeciążyć układu.

Jeśli chcesz mieć możliwość ręcznego sterowania światłem, włącz w obwód przed czujnikiem klasyczny wyłącznik. Po zakończeniu prac przywróć napięcie i sprawdź, czy czujnik poprawnie reaguje na ruch. Pamiętaj o okresowych przeglądach instalacji, zawsze kierując się instrukcją producenta oraz obowiązującymi przepisami bezpieczeństwa.

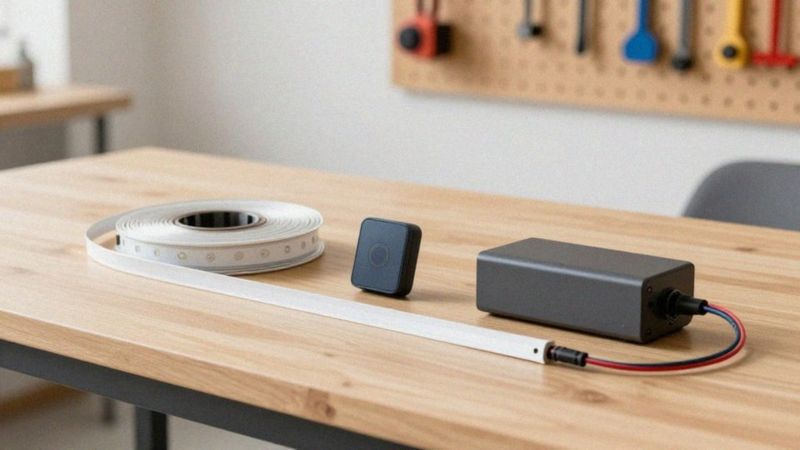

Jak podłączyć czujnik do taśmy LED?

Kluczem do poprawnego montażu taśmy LED jest precyzyjne dopasowanie napięcia wszystkich elementów. W przypadku systemów niskonapięciowych, takich jak 12V, konieczne jest zastosowanie zasilacza oraz czujnika obsługujących ten sam standard. Prąd o napięciu 230V trafia najpierw do zasilacza, z którego wyprowadzana jest linia 12V, zasilająca bezpośrednio sterownik lub sensor.

Wybierając odpowiedni czujnik, przewody taśmy należy wpiąć w wyjście oznaczone jako LOAD. W tym miejscu zachowaj szczególną uwagę na polaryzację:

• koniecznie połącz plus z plusem,
• a minus z minusem za pomocą kostki zaciskowej.

Pamiętaj, że przy rozbudowanych instalacjach warto sięgnąć po grubsze przewody, co skutecznie ograniczy spadki napięcia. Jeśli Twoim celem jest sterowanie jasnością światła, lepiej zdecydować się na dedykowany sterownik. Ciekawą alternatywą jest montaż sensora jeszcze przed zasilaczem, po stronie 230V. Takie rozwiązanie polega na przerywaniu obwodu fazowego, co pozwala włączać i wyłączać całe oświetlenie.

Zanim jednak wszystko uruchomisz, upewnij się, że całkowity pobór mocy taśm nie przekracza dopuszczalnego obciążenia urządzenia sterującego. Gdy przewody zostaną zabezpieczone dławikami, podłącz zasilanie – to idealny moment na weryfikację poprawności montażu oraz finalne ustawienie czułości sensora.

Jak przetestować i wyregulować czujnik ruchu?

Po zamontowaniu urządzenia kluczowe jest sprawdzenie jego poprawności działania. Włącz zasilanie i przespaceruj się po strefie, którą sprzęt ma monitorować, obserwując reakcję światła. Upewnij się, że zasięg detekcji – zazwyczaj wynoszący do 12 metrów – oraz kąty widzenia są zgodne z Twoimi oczekiwaniami. Pamiętaj przy tym, że technologia PIR jest zdecydowanie skuteczniejsza, gdy obiekt porusza się prostopadle do linii czujnika. Jeśli ruch odbywa się bezpośrednio w jego stronę, detekcja może być utrudniona, co często wymusza lekką korektę ustawienia głowicy.

Optymalna konfiguracja opiera się na trzech głównych parametrach:

• Czułość (SENS) pozwala wyeliminować irytujące fałszywe alarmy wywoływane przez domowe zwierzęta czy owady, przy jednoczesnym zachowaniu skuteczności wobec ludzi,
• Ustawienie czasu (TIME) determinuje, jak długo oświetlenie pozostanie włączone po ustaniu ruchu – od kilku sekund dla oszczędności, po kilka minut dla większego komfortu,
• Funkcja dzień/noc określa próg oświetlenia, przy którym czujnik uaktywnia się po zapadnięciu zmroku.

Najlepsze efekty uzyskasz, przeprowadzając testy w różnych warunkach oświetleniowych, co pozwoli ocenić stabilność całego systemu. Jeśli urządzenie zdaje się pomijać mniejsze ruchy lub reaguje nieprzewidywalnie, przetestuj jego wrażliwość na delikatne kroki oraz źródła ciepła. Czasami migotanie diod LED sugeruje brak kompatybilności elektrycznej – w takim przypadku rozwiązaniem może być montaż kondensatora. Pamiętaj, aby po każdej wprowadzonej zmianie ponownie przetestować czujnik w praktyce, upewniając się, że reaguje zgodnie z Twoimi potrzebami.

Jak naprawić problemy z czujnikiem ruchu i oświetleniem LED?

Jeśli po zakończeniu montażu diody zaczynają niepokojąco migotać lub system pozostaje martwy, czas przejść do diagnostyki. Na początek przyjrzyj się instalacji. Za pomocą próbnika napięcia zweryfikuj obecność fazy w kostkach zaciskowych. Jeśli prąd dochodzi do punktu styku, a problem nie ustępuje, przyczyną prawdopodobnie jest brak kompatybilności czujnika z nowoczesnymi technologiami LED.

Często bywa tak, że starsze detektory wymagają wyższego minimalnego obciążenia, niż są w stanie dostarczyć oszczędne diody. W takiej sytuacji prostym lekarstwem okaże się wpięcie kondensatora równolegle do oprawy, co definitywnie wyeliminuje zarówno efekt migotania, jak i poświatę po wyłączeniu światła.

Warto też zwrócić uwagę na obciążenie sensora. Jeśli podłączysz zbyt wiele lamp, przekaźnik może nie wytrzymać takiego natężenia, co przełoży się na przypadkowe, fałszywe aktywacje. Pamiętaj również o drobnej konserwacji – soczewka nie powinna być zakurzona, gdyż osady często prowadzą do błędnych interpretacji ruchu. Wystarczy przetrzeć ją miękką ściereczką raz na jakiś czas.

Warto również precyzyjnie dostroić parametry SENS i TIME, ograniczając pole widzenia czujnika tak, aby nie reagował na przejeżdżające auta czy pracujące klimatyzatory. Pracując z systemami 12V, zawsze skontroluj napięcie wyjściowe zasilacza. Jego niestabilność to najczęstszy powód, dla którego światło zapala się tylko na ułamek sekundy lub w ogóle nie reaguje.

W bardziej złożonych instalacjach, takich jak systemy alarmowe czy rozwiązania bezprzewodowe, kluczowe jest ścisłe trzymanie się schematów producenta. Jeśli jednak mimo wszystkich przeprowadzonych prób sprzęt nadal odmawia posłuszeństwa, prawdopodobnie mamy do czynienia z awarią mechaniczną. Wtedy najbezpieczniejszym rozwiązaniem pozostaje serwis lub wymiana urządzenia na model w pełni przystosowany do technologii LED.
