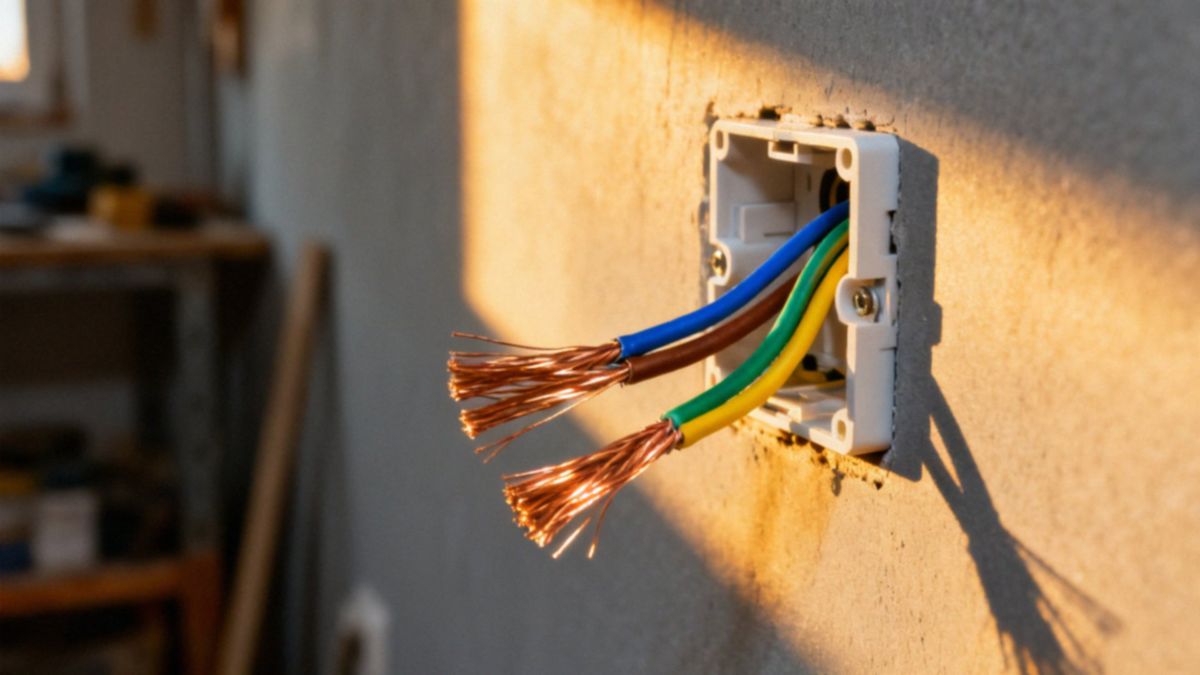

Jak podłączyć kable do oprawki żarówki? Bezpieczny poradnik krok po kroku

Jak podłączyć kable do oprawki żarówki?

Zanim zabierzesz się za montaż, dla własnego bezpieczeństwa koniecznie odłącz dopływ prądu w skrzynce bezpiecznikowej. Upewnij się, że w przewodach na pewno nie ma napięcia, używając do tego testera elektrycznego.

Brązowy lub czarny przewód fazowy, oznaczony literą L, powinieneś wpiąć w centralny styk oprawki, natomiast niebieską żyłę neutralną (N) przyłącz do bocznego styku gwintowanego. Jeśli konstrukcja lampy tego wymaga, pamiętaj o solidnym przytwierdzeniu żółto-zielonego przewodu ochronnego (PE) do punktu uziemienia na obudowie.

Wprowadzając żyły do zacisków, mocno dokręć śruby, ale uważaj, by nie zgnieść przy tym izolacji. Zanim zamkniesz całość, sprawdź jeszcze raz bardzo dokładnie, czy żadne nieosłonięte miedziane druciki nie wystają poza swoje miejsce – nawet drobny kontakt między nimi mógłby wywołać niebezpieczne zwarcie.

Po poprawnym złożeniu wszystkich elementów możesz bezpiecznie przywrócić zasilanie i cieszyć się nowym oświetleniem. Pamiętaj jednak: jeśli czujesz, że praca przy instalacji wykracza poza Twoje umiejętności lub masz jakiekolwiek wątpliwości co do wykonanych połączeń, zdecydowanie rozsądniej będzie powierzyć to zadanie profesjonalnemu elektrykowi.

Jak przygotować przewody przed podłączeniem?

Zanim zabierzesz się za instalację, koniecznie odłącz zasilanie. Dla własnego bezpieczeństwa sprawdź obwód miernikiem lub testerem napięcia. Gdy masz pewność, że w kablach nie ma prądu, możesz przystąpić do przygotowania przewodów, usuwając izolację na odcinku od 6 do 10 mm. Użyj do tego specjalnych szczypiec lub nożyc, uważając przy tym, by nie naciąć delikatnych, miedzianych żył.

Pamiętaj, że precyzja jest tu kluczowa: zbyt duża odsłonięta powierzchnia to prosta droga do zwarcia, natomiast zbyt krótka uniemożliwi solidne wpięcie przewodu. W przypadku kabli wielożyłowych pamiętaj o skręceniu końcówek, co zabezpieczy je przed strzępieniem i poprawi przewodność wewnątrz zacisku.

Warto też zwracać uwagę na barwy przewodów – niebieska czy brązowa izolacja znacznie ułatwiają orientację w bardziej złożonych instalacjach. Pamiętaj jednak, że przewód żółto-zielony jest zarezerwowany wyłącznie dla funkcji ochronnej (PE) i pod żadnym pozorem nie powinien pełnić roli fazowego.

Na koniec upewnij się, że pod śrubą mocującą znajduje się wyłącznie goły drut, a izolacja została na swoim miejscu. Sprawdź również, czy żadne pojedyncze druciki nie wystają poza złącze, co mogłoby wywołać niepożądane efekty. Całość zabezpiecz dławikiem lub wkrętem dociskowym przy wejściu do oprawki. Dzięki temu wyeliminujesz niebezpieczne naprężenia, które mogłyby negatywnie wpłynąć na stabilność styków.

Jakie narzędzia i zabezpieczenia stosować przy podłączeniu?

Podstawowy warsztat elektryka powinien opierać się na kilku sprawdzonych narzędziach. Niezbędny będzie przede wszystkim izolowany śrubokręt, który pozwoli pewnie i bezpiecznie dokręcić zaciski. Do pracy z przewodami przydadzą się również:

• poręczne szczypce do ściągania izolacji,
• ostre nożyce.

Zanim jednak chwycisz za sprzęt, użyj miernika uniwersalnego lub próbnika napięcia – to absolutna podstawa, by upewnić się, że w instalacji nie płynie prąd. Nie zapominaj o ochronie osobistej; okulary i rękawice elektroizolacyjne znacząco podnoszą komfort, szczególnie gdy manewrujesz w ciasnych zakamarkach.

Stabilne połączenia osiągniesz dzięki:

• tulejkom,
• kostkom,
• popularnym szybkozłączkom,

które skutecznie blokują żyły przed wysunięciem. Aby utrzymać ład w kablach, warto sięgnąć po opaski zaciskowe, a miejsca wymagające szczególnej ochrony dodatkowo zabezpieczyć taśmą izolacyjną.

Przed rozpoczęciem montażu zawsze wyłącz zasilanie w rozdzielnicy i zadbaj o to, by nikt przypadkiem go nie przywrócił – w tym celu najlepiej sprawdzi się dedykowana blokada lub wyraźna informacja na wyłączniku. Pamiętaj, by korzystać wyłącznie z atestowanych narzędzi z izolowanymi rękojeściami. Unikaj pracy w wilgoci, która drastycznie zwiększa przewodność i grozi porażeniem.

Kluczowym krokiem jest również rzetelne podpięcie przewodu ochronnego PE do uziemienia – to Twój najważniejszy bezpiecznik. Jeśli kiedykolwiek poczujesz niepokój co do stanu instalacji lub nie będziesz pewny swoich umiejętności, odpuść dalsze próby i oddaj zadanie w ręce fachowca. Bezpieczeństwo jest warte więcej niż samodzielna oszczędność.

Który przewód podłączyć do którego styku?

Prawidłowe zainstalowanie przewodów w zaciskach to fundament bezpiecznej eksploatacji instalacji elektrycznej. Kluczową zasadą jest umieszczenie brązowego lub czarnego kabla fazowego w centralnym punkcie na spodzie oprawki. Taka konfiguracja sprawia, że przy wyłączonym świetle gwint żarówki pozostaje pozbawiony napięcia, co znacząco podnosi poziom bezpieczeństwa. Z kolei niebieski przewód neutralny powinien trafić do bocznego styku gwintowanego.

W przypadku opraw posiadających elementy metalowe, bezwzględnie wymagane jest podpięcie żółto-zielonego kabla ochronnego do punktu uziemienia. Jeśli jednak mamy do czynienia z urządzeniem drugiej klasy ochronności, gdzie uziemienie często nie występuje, musimy zwrócić szczególną uwagę na nienaganny stan izolacji oprawki.

Warto pamiętać, że w starszym budownictwie kolorystyka może odbiegać od współczesnych standardów, dlatego przed przystąpieniem do prac warto zweryfikować funkcję każdego przewodu za pomocą miernika. Niezależnie od rodzaju gwintu, logika instalacji pozostaje stała:

• faza zawsze trafia w środek,
• przewód neutralny na zewnątrz.

Na koniec, po dokręceniu wszystkich śrub, należy sprawdzić, czy izolacja nie dostała się pod zaciski, ponieważ może to osłabić połączenie i doprowadzić do utraty stabilności zasilania.

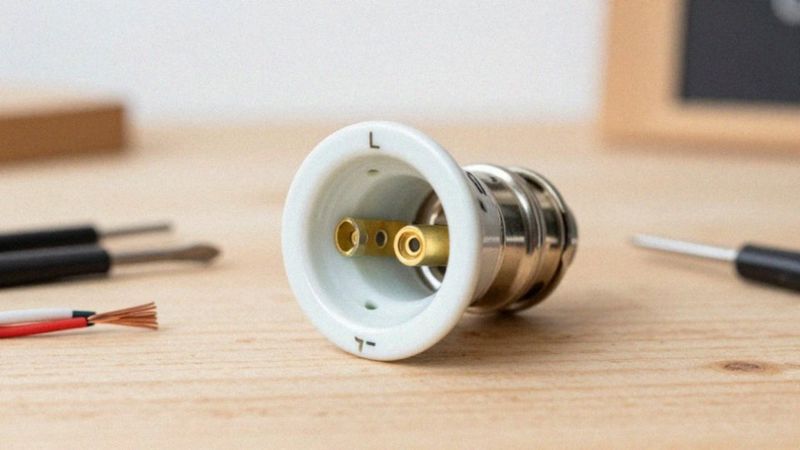

Jak podłączyć oprawkę E27 i E14?

Podczas montażu oprawek E27 i E14 kluczowe jest zwrócenie uwagi na ich rozmiar oraz kondycję styków. O ile standard E27 obsługuje większe żarówki, o tyle wariant E14 wyróżnia się węższym gwintem, co wymusza większą precyzję podczas operowania przewodami wewnątrz obudowy.

W przypadku mniejszych oprawek warto dokręcać śruby zaciskowe z wyczuciem, aby uniknąć uszkodzenia delikatnych gwintów. Zawsze weryfikuj parametry techniczne lampy, w tym:

• maksymalne obciążenie,
• kompatybilność z transformatorami,
• szczególnie jeśli instalujesz nowoczesne źródła światła LED.

Jeśli pracujesz na oprawkach bakelitowych, zachowaj czujność przy używaniu narzędzi, by przypadkiem nie połamać zatrzasków zabezpieczających obudowę. Przed ostatecznym zamknięciem urządzenia upewnij się jeszcze raz, czy każdy przewód pewnie tkwi w swoim zacisku.

W konstrukcjach takich jak kinkiety czy żyrandole z metalowym stelażem, konieczne jest trwałe podpięcie żółto-zielonego przewodu ochronnego do elementu metalowego. Na sam koniec upewnij się, że obudowa została szczelnie zamknięta lub odpowiednio skręcona. Poprawna blokada jest fundamentem bezpieczeństwa, ponieważ uniemożliwia przypadkowy kontakt ze stykami pod napięciem podczas przyszłej wymiany żarówki.

Jak sprawdzić połączenie i uniknąć zwarcia?

Zanim ponownie podłączysz zasilanie, kluczowe jest dokładne sprawdzenie mechaniczne instalacji. Upewnij się, że:

• każda śruba jest solidnie dokręcona,
• przewody tkwią stabilnie w zaciskach,
• izolacja nie została przytrzaśnięta na stykach.

Następnie sięgnij po miernik uniwersalny, aby zweryfikować ciągłość obwodu oraz wykluczyć ryzyko zwarcia pomiędzy żyłą fazową a neutralną. Nie zapomnij również o uziemieniu; sprawdź miernikiem, czy przewód ochronny PE ma odpowiedni kontakt z metalową obudową.

Podczas pierwszego rozruchu wsuń bezpiecznik i uważnie obserwuj zachowanie wyłącznika różnicowoprądowego. Jeśli przełącznik natychmiast odetnie dopływ energii, może to wskazywać na błąd w montażu lub poważne zwarcie. Pamiętaj, aby zawsze sprawdzać stan napięcia testerem, zanim dotkniesz jakiejkolwiek oprawki, i nigdy nie pracuj przy podłączonych kablach ani nie używaj uszkodzonych komponentów.

Wszelkie niepokojące sygnały, takie jak:

• zapach spalenizny,
• iskrzenie,
• częste wybijanie bezpieczników w tablicy rozdzielczej,

wymagają natychmiastowego odcięcia zasilania i gruntownego przeglądu całości połączeń. Jeśli mimo starań masz wątpliwości co do bezpieczeństwa wykonanej instalacji, poproś o pomoc profesjonalnego elektryka. Dysponuje on specjalistycznym sprzętem pomiarowym, który pozwoli szybko i skutecznie sfinalizować prace zgodnie z wymogami bezpieczeństwa.

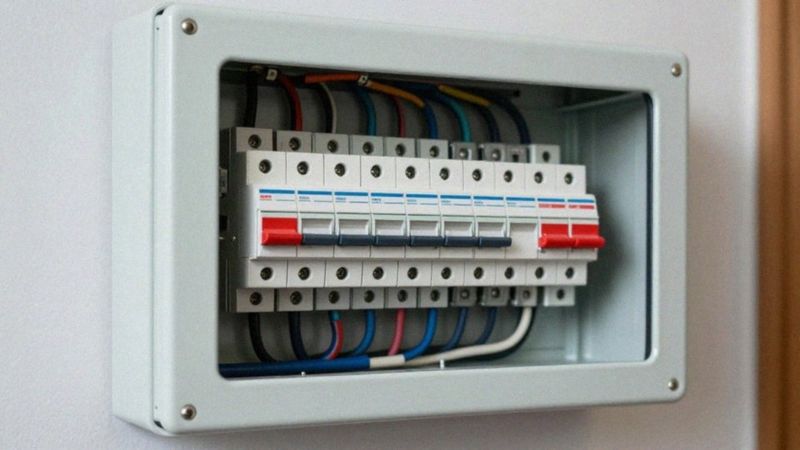

Kiedy wezwać wykwalifikowanego elektryka?

W sytuacjach budzących techniczne wątpliwości najrozsądniejszym krokiem jest skorzystanie z usług wykwalifikowanego elektryka. Fachowiec jest wręcz niezastąpiony przy pracach w starym budownictwie, gdzie kolory przewodów bywają nietypowe lub zupełnie nieczytelne. Jeśli dostrzeżesz w instalacji jakiekolwiek ślady:

• korozji,
• wilgoci,
• nadtopionej izolacji,

wezwij profesjonalistę – to klucz do zapewnienia bezpieczeństwa domownikom. Interwencja eksperta stanie się niezbędna także przy rozbudowie sieci, chociażby podczas:

• montażu skomplikowanych żyrandoli,
• dodawania nowych obwodów.

Przeróbki przy rozdzielnicy, modyfikacje szyny PE czy wdrożenie uziemienia to zadania wymagające specjalistycznej wiedzy. Tylko wykwalifikowana osoba poprawnie połączy przewody, właściwie dobierze bezpieczniki do mocy urządzeń i wystawi stosowny protokół pomiarowy. Jako majsterkowicz powinieneś natychmiast przerwać prace, jeśli zauważysz:

• regularne wybijanie bezpieczników,
• iskrzenie w gniazdkach,
• nadmierne nagrzewanie się oprawek.

Takie sygnały często świadczą o ukrytych wadach przewodów lub poważnych błędach w montażu. Pamiętaj też, że przepisy często obligują właścicieli do korzystania z usług osób posiadających odpowiednie uprawnienia SEP. Powierzenie takich zadań fachowcowi to nie tylko wymóg prawny, ale przede wszystkim sposób na wyeliminowanie ryzyka awarii czy groźnego pożaru.
