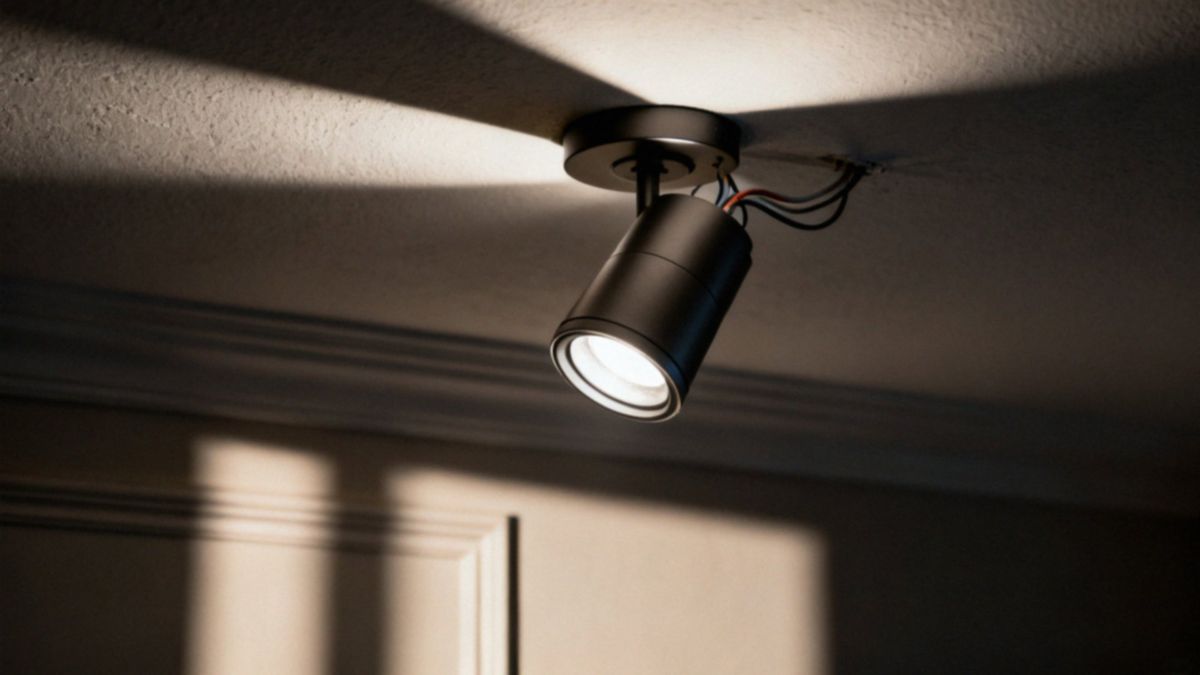

Lampa bez uziemienia — jak ją podłączyć bezpiecznie?

Co to jest lampa bez uziemienia?

Lampa bez uziemienia to popularne rozwiązanie, które wykorzystuje jedynie przewody fazowe i neutralne. Konstrukcja ta zazwyczaj spełnia wymogi II klasy izolacji, co w praktyce oznacza zastosowanie podwójnych zabezpieczeń chroniących użytkownika przed porażeniem. W takim przypadku zasilanie urządzenia wymaga jedynie okablowania dwużyłowego.

Jeśli na obudowie zauważysz charakterystyczne oznaczenie klasy II, wiesz już, że podłączanie przewodu ochronnego jest zbędne, a całość obsługuje klasyczna wtyczka dwupinowa. W dzisiejszym budownictwie standardem jest jednak układ trzyżyłowy, wzbogacony o żyłę PE, która gwarantuje wyższy poziom bezpieczeństwa.

Choć korzystanie ze sprzętów pozbawionych uziemienia jest bezpieczne, dotyczy to wyłącznie certyfikowanych produktów spełniających standardy klasy II. Należy przy tym pamiętać, że użytkowanie metalowych opraw nieposiadających ochrony w instalacjach przeznaczonych dla urządzeń klasy I jest skrajnie niebezpieczne i może prowadzić do tragicznych w skutkach awarii.

Jak podłączyć lampę bez uziemienia?

Pracę nad instalacją oświetlenia zacznij od wyłączenia głównego bezpiecznika w skrzynce rozdzielczej. Zawsze upewnij się za pomocą próbnika, że w przewodach nie ma napięcia – to klucz do Twojego bezpieczeństwa. Następnie zlokalizuj:

• przewód fazowy, wyróżniający się zazwyczaj brązową lub czarną izolacją,
• przewód neutralny, który zgodnie ze standardami powinien być niebieski.

Jeśli montujesz urządzenie 2-przewodowe, po prostu wepnij fazę (L) do odpowiedniego zacisku, a przewód neutralny (N) do terminala oznaczonego tą literą. W przypadku lamp podłączanych za pomocą wtyczki 2-pinowej, postępuj ściśle według wytycznych producenta, dbając o poprawne zamocowanie żył wewnątrz obudowy. Te zasady pozostają identyczne również przy instalacji nowoczesnych lamp LED.

W Twoim niezbędniku powinny znaleźć się:

• izolowany śrubokręt,
• ściągacz izolacji,
• szybkozłączki typu WAGO lub klasyczna listwa zaciskowa.

Jeśli wybierzesz listwę, pamiętaj o solidnym dokręceniu śrub i zachowaniu ciągłości izolacji. Zanim zamkniesz obudowę lampy, sprawdź jeszcze raz, czy przewody nie zostały uszkodzone podczas wkładania ich do oprawy. Przy metalowych konstrukcjach koniecznie zerknij, czy urządzenie posiada certyfikat II klasy izolacji. Jeżeli cokolwiek w instalacji budzi Twój niepokój lub sprzęt nie posiada czytelnych oznaczeń ochronnych, lepiej przerwij pracę i powierz to zadanie wykwalifikowanemu elektrykowi.

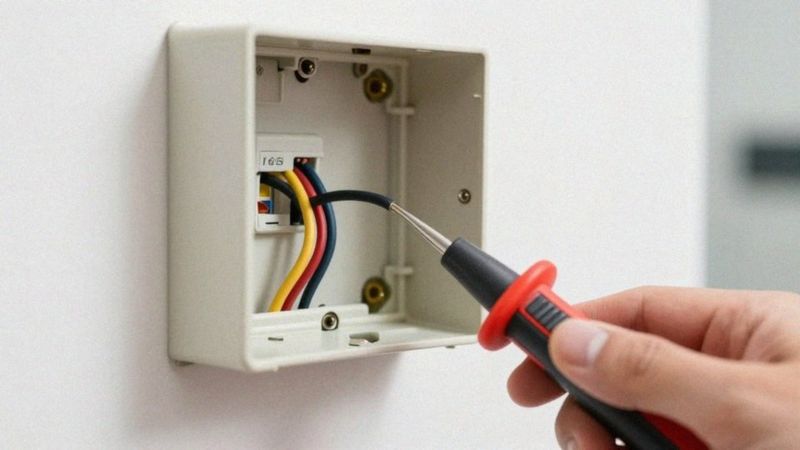

Jak sprawdzić instalację przed podłączeniem lampy?

Zanim chwycisz za narzędzia, bezwzględnie odetnij zasilanie głównym wyłącznikiem. Bezpieczeństwo to priorytet, więc zweryfikuj brak napięcia w przewodach za pomocą profesjonalnego testera. Gdy masz pewność, że prąd nie płynie, oceń stan izolacji oraz solidność mocowań wewnątrz puszki. Przyjrzyj się kolorom żył i upewnij się, że każda z nich odpowiada obowiązującym standardom – L, N oraz PE.

W przypadku obecności przewodu ochronnego, upewnij się, że jest on poprawnie wpięty do oprawy lampy. Jeśli w starszej instalacji brakuje uziemienia, a urządzenie wymaga II klasy izolacji, najbezpieczniej będzie zaprosić fachowca do modernizacji sieci. Skontroluj również obudowę lampy pod kątem uszkodzeń mechanicznych.

Choć wyłącznik różnicowo-prądowy znacząco podnosi poziom ochrony, traktuj go jedynie jako wsparcie, a nie wyłączne zabezpieczenie przed porażeniem. Pamiętaj, aby korzystać wyłącznie z atestowanych narzędzi z odpowiednimi atestami izolacyjnymi. Jeśli podczas prac nabierzesz jakichkolwiek wątpliwości co do kondycji instalacji, odpuść działanie na własną rękę i zleć weryfikację elektrykowi z uprawnieniami SEP.

Jak rozpoznać przewód fazowy i neutralny?

Choć dzisiejsze normy kolorystyczne wyraźnie ułatwiają rozpoznawanie przewodów, w starszym budownictwie wciąż możemy natknąć się na nietypowe rozwiązania. Standardowo to przewód fazowy oznaczony literą L dostarcza napięcie 230V; najczęściej poznamy go po brązowej lub czarnej izolacji, choć zdarzają się też egzemplarze czerwone. Z kolei neutralny (N), niezbędny do zamknięcia obwodu, powinien być zawsze niebieski, a ochronny (PE) musi wyróżniać się charakterystyczną zielono-żółtą barwą.

Najpewniejszym sposobem na identyfikację tych żył jest użycie próbniku napięcia. Wymaga to zachowania szczególnej ostrożności: po wyłączeniu prądu i odsłonięciu końcówek izolacji, na chwilę przywracamy zasilanie. Tester reaguje wyłącznie na fazę, więc jeśli urządzenie wykazuje obecność napięcia, mamy pewność, z czym pracujemy. Przewody neutralny oraz ochronny pozostaną dla próbnika obojętne.

Przed rozpoczęciem prac warto również zajrzeć do puszek instalacyjnych lub sprawdzić zaciski opraw – często znajdują się tam symbole L, N oraz znak uziemienia, które jednoznacznie określają przeznaczenie przewodów. Jeśli jednak kolory nie budzą zaufania, a instalacja jest nieczytelna, niezbędny staje się pomiar multimetrem. W sytuacjach, gdy nie mamy pewności co do funkcji poszczególnych żył, rozsądniej jest zrezygnować z samodzielnych prób. Wezwanie wykwalifikowanego elektryka to nie tylko kwestia wygody, ale przede wszystkim sposób na uniknięcie groźnego porażenia prądem czy poważnej awarii całego systemu.

Brak przewodu ochronnego: co zrobić i co mówią przepisy?

W instalacjach pozbawionych przewodu ochronnego PE najbezpieczniejszym rozwiązaniem jest wybór opraw oświetleniowych w drugiej klasie ochronności. Urządzenia te posiadają podwójną izolację, dzięki czemu nie wymagają zewnętrznego uziemienia. Choć współczesne normy budowlane kładą ogromny nacisk na obecność żyły PE, modernizacja sieci elektrycznej w starszym budownictwie bywa kosztowna i kłopotliwa.

Pod żadnym pozorem nie należy łączyć przewodu neutralnego z zaciskiem ochronnym w lampie. Takie niebezpieczne praktyki mogą doprowadzić do porażenia prądem w momencie awarii przewodu zerowego, czyniąc metalową obudowę oprawy pod napięciem. Nawet obecność wyłączników różnicowo-prądowych nie gwarantuje pełnego bezpieczeństwa przy braku instalacji trójżyłowej.

Jeśli planujesz instalację wymagającą uziemienia, najlepszym wyjściem jest wezwanie fachowca, który poprowadzi przewód ochronny bezpośrednio z rozdzielnicy. Jeżeli jednak wymiana okablowania w całym domu nie wchodzi w grę, postaw na sprawdzone modele klasy II, zaprojektowane specjalnie z myślą o starszych układach dwużyłowych.

Pamiętaj, że wszelkie amatorskie przeróbki przy metalowych oprawach to igranie z własnym życiem – w kwestiach elektryki zawsze warto polegać na wiedzy specjalistów.

Kiedy stosować przewód 2-żyłowy zamiast 3-żyłowego?

Wybór między kablem dwu- a trzyżyłowym to nie tylko kwestia estetyki, lecz przede wszystkim klasy ochronności twojego sprzętu. Przewody 2-żyłowe, ograniczające się do fazy L oraz przewodu neutralnego N, wykorzystuje się w urządzeniach drugiej klasy. Dzięki zastosowaniu wzmocnionej izolacji takie sprzęty są bezpieczne w użytkowaniu nawet bez obecności uziemienia. Rozwiązanie to znajdziesz w większości lampek nocnych, stołowych czy wielu współczesnych oprawach LED wyposażonych we wtyczkę 2-pinową.

Zupełnie inaczej wygląda sytuacja w przypadku urządzeń pierwszej klasy, gdzie obecność trzeciej żyły ochronnej PE jest niezbędnym wymogiem. Dotyczy to szczególnie:

• metalowych lamp,
• autorskich projektów DIY,
• opraw narażonych na uszkodzenia mechaniczne.

Gdy dojdzie do przebicia izolacji, przewód ochronny sprawnie odprowadzi napięcie do ziemi, eliminując ryzyko porażenia. Zlekceważenie tej zasady i zastosowanie kabla 2-żyłowego w metalowej obudowie to skrajnie nieodpowiedzialny krok, który bezpośrednio zagraża zdrowiu użytkowników. Nawet jeśli producent dopuszcza w danym modelu pewną dowolność w doborze okablowania, zawsze warto postawić na standard 3-żyłowy. Taki wybór nie tylko podnosi odporność instalacji na awarie, ale przede wszystkim znacząco zwiększa domowe bezpieczeństwo, umożliwiając prawidłowe podłączenie każdego urządzenia z wtyczką 3-pinową.
