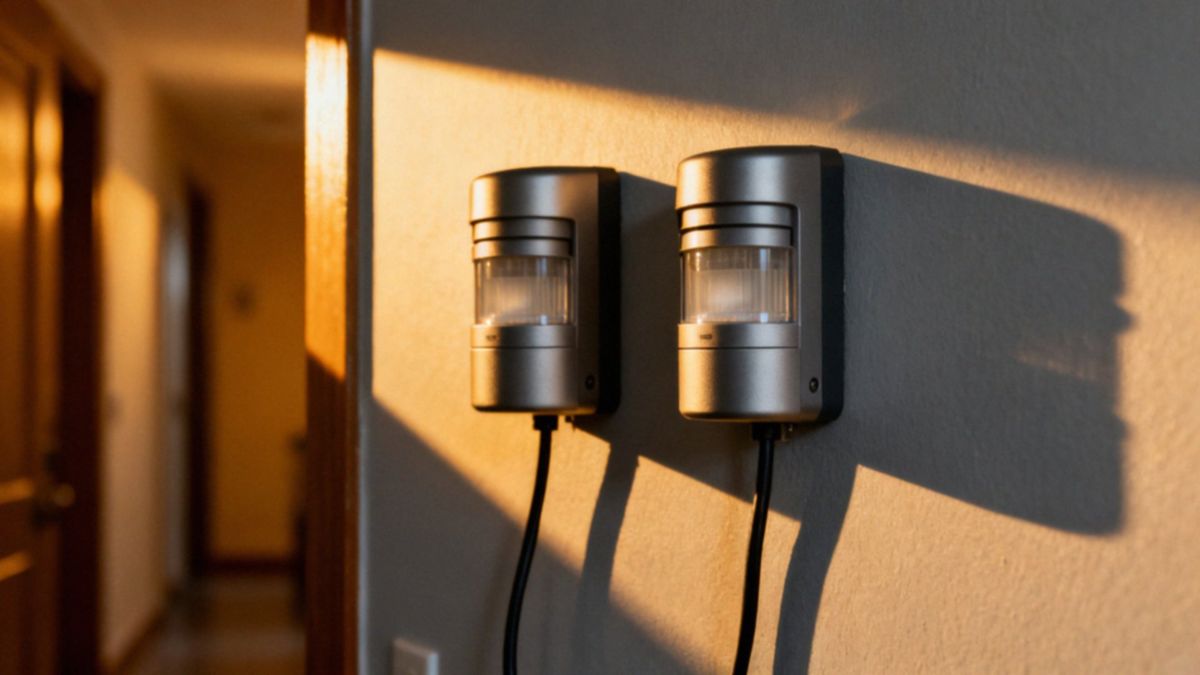

Jak podłączyć dwa czujniki ruchu? Instrukcje i schematy montażu

Czy da się podłączyć dwa czujniki ruchu?

Podłączenie dwóch czujników ruchu do jednej oprawy LED najprościej wykonać poprzez połączenie równoległe. Kluczowe jest, aby oba urządzenia zasilane były z tej samej fazy i obwodu, co zagwarantuje stabilność pracy całego układu. Zanim przystąpisz do montażu, upewnij się, że parametry techniczne czujek – niezależnie od tego, czy są to modele PIR, czy mikrofalowe – odpowiadają mocy lampy lub zasilacza.

W przypadku urządzeń wyposażonych w przekaźniki, natężenie prądu sumuje się, dlatego zawsze sprawdź maksymalne obciążenie dopuszczalne przez producenta. Jeśli natomiast wybierasz czujniki z triakiem, zweryfikuj ich kompatybilność z wybranym oświetleniem LED, by w przyszłości uniknąć irytującego migotania diod.

Bezpieczeństwo to priorytet: zanim dotkniesz przewodów, odłącz główne zasilanie i obowiązkowo sprawdź brak napięcia próbnikiem. Pomysłowym rozwiązaniem jest montaż dodatkowego wyłącznika serwisowego, który pozwoli Ci wygodnie przełączać się między trybem automatycznym a ręcznym – na przykład, gdy potrzebujesz stałego światła lub całkowitego wyłączenia systemu.

Podczas rozmieszczania czujników, zwłaszcza tych aktywnych lub laserowych, pamiętaj o odpowiednim rozstawie, aby uniknąć wzajemnego zakłócania sygnałów. Błędna konfiguracja może skutkować niekontrolowanym włączaniem się lampy. Na koniec zadbaj o staranne zabezpieczenie wszystkich styków w puszce zgodnie z zasadami elektryki, używając sprawdzonych narzędzi montażowych.

Jak podłączyć dwa czujniki ruchu równolegle?

Aby poprawnie połączyć urządzenia równolegle, do każdego z nich doprowadź osobno zasilanie fazowe (L) oraz neutralne (N). Kluczem do stabilnej pracy jest zapewnienie wspólnej fazy dla całego obwodu, co skutecznie eliminuje ryzyko powstawania niebezpiecznych różnic potencjałów. Zanim zaczniesz, koniecznie odłącz prąd w rozdzielnicy i upewnij się próbnikiem, że w przewodach nie ma napięcia. Instalację przeprowadź zgodnie z poniższymi krokami:

1. wprowadź przewód fazowy do zacisków L w obu czujnikach,
2. podłącz przewód neutralny do zacisków N w każdym czujniku, doprowadzając go jednocześnie bezpośrednio do lampy,
3. połącz wyjścia L1/OUT obu sensorów w jeden punkt, który następnie podepniesz pod żyłę fazową oświetlenia.

Podczas chowania przewodów w puszkach zadbaj o solidność wszystkich styków. Pamiętaj, że łączna moc odbiorników nie może przekraczać limitu obciążenia przekaźnika wbudowanego w czujniki. Jeśli montujesz oświetlenie LED, sprawdź, czy wybrane modele radzą sobie z niskimi obciążeniami pojemnościowymi. W razie wątpliwości warto zastosować przekaźnik pośredniczący. Przed ostatecznym zamknięciem obudów przetestuj układ, aktywując sensory i sprawdzając, czy wyłącznik serwisowy reaguje zgodnie z założeniami.

Jaki schemat podłączenia dwóch czujników do jednej lampy?

Prawidłowy montaż systemu rozpoczyna się od doprowadzenia przewodu fazowego (L) do odpowiednich zacisków w każdym z sensorów. Przewód neutralny (N) należy natomiast poprowadzić wspólnie do wszystkich urządzeń oraz bezpośrednio do samej oprawy oświetleniowej. Wyjścia sygnałowe (L1 lub OUT) ze wszystkich czujników najlepiej spiąć w jednym punkcie, z którego zasilimy wejście fazowe lampy.

Jeśli korzystasz z rozwiązań LED, pamiętaj, aby sygnał wyjściowy skierować na wejście zasilacza, zawsze zwracając baczną uwagę na właściwą polaryzację. W konfiguracjach łączących czujnik zmierzchu z detektorem ruchu, oba urządzenia podłączamy równolegle do tej samej fazy, a ich wyjścia po prostu ze sobą łączymy.

Przy większych obciążeniach lub urządzeniach indukcyjnych rozsądnie jest zainstalować dodatkowy przekaźnik, co ochroni delikatne styki wewnątrz sensorów przed szybkim zużyciem. Pamiętaj o starannej izolacji wszystkich złączy i weryfikacji, czy całkowita moc podłączonych odbiorników nie przekracza limitów określonych w specyfikacji technicznej.

Zanim włączysz zasilanie, poświęć chwilę na dopracowanie rozmieszczenia czujek. Odpowiednia wysokość montażu oraz właściwy kąt patrzenia urządzeń to klucz do wyeliminowania błędnych sygnałów, które bywają wynikiem wzajemnych zakłóceń między sensorami.

Jak łączyć wyjścia L1/OUT wszystkich czujników?

Wszystkie wyjścia L1 lub OUT z sensorów warto połączyć w jeden przewód zasilający fazowe wejście lampy. Takie rozwiązanie tworzy logiczną sumę, w której aktywacja dowolnego z urządzeń automatycznie uruchomi oświetlenie. Kluczowe jest, aby łączyć ze sobą wyłącznie wyjścia o identycznej charakterystyce – na przykład wszystkie oparte na przekaźnikach AC – co pozwoli uchronić delikatną elektronikę przed awarią.

W sytuacji, gdy planujesz zestawienie odmiennych typów sensorów, jak wyjścia tranzystorowe DC wraz z przekaźnikowymi, niezbędne będzie wpięcie zewnętrznego przekaźnika sterowanego sumarycznym sygnałem. Eliminuje to ryzyko konfliktów napięć i gwarantuje poprawną współpracę wszystkich elementów systemu.

Podczas prac montażowych pamiętaj o:

• do borze przewodów o przekroju dopasowanym do mocy odbiorników,
• zapewnieniu solidnych styków w puszce instalacyjnej,
• weryfikacji, czy łączne obciążenie wszystkich czujników mieści się w granicach technicznych norm.

Jeśli korzystasz z urządzeń o mieszanej logice, najlepiej sprawdzi się dedykowany moduł OR lub przekaźnik pośredniczący. Izoluje on wyjścia sensorów od głównego obwodu lampy, co znacząco podnosi poziom bezpieczeństwa całej instalacji.

Czy czujniki muszą mieć wspólne zasilanie?

Wszystkie czujniki w obrębie jednego układu powinny korzystać z tej samej fazy oraz wspólnego przewodu neutralnego. Dzięki takiemu ujednoliceniu zasilania skutecznie eliminujesz ryzyko wystąpienia różnic potencjałów, które mogłyby doprowadzić do awarii wrażliwych podzespołów lub błędnego funkcjonowania całego systemu. Zasada ta dotyczy zarówno sensorów ruchu, jak i współpracujących z nimi opraw oświetleniowych.

Jeżeli Twoja instalacja obejmuje urządzenia o odmiennych parametrach, takie jak:

• czujniki bezprzewodowe,
• modele aktywne wymagające prądu stałego,

pamiętaj o zastosowaniu odpowiedniej izolacji lub dedykowanych przetwornic napięcia. Przed przystąpieniem do prac upewnij się również, czy wyjścia zasilaczy LED są w pełni kompatybilne ze sterowaniem wybranym dla czujników. Kluczem do bezproblemowej eksploatacji jest ścisłe trzymanie się wytycznych producenta – przed montażem zawsze weryfikuj specyfikację techniczną każdego elementu.

Najlepiej, aby wszystkie sensory były podpięte pod tę samą sekcję, chronioną jednym wyłącznikiem nadprądowym. Pamiętaj, że brak spójności w zasilaniu układów równoległych często skutkuje irytującym migotaniem światła, a nawet trwałym uszkodzeniem systemów detekcji. Staranna instalacja to nie tylko stabilna praca elektroniki, ale przede wszystkim spokój i bezpieczeństwo użytkowników.

Ile przewodów powinny mieć czujniki ruchu?

Typowa instalacja czujnika ruchu opiera się na trzech żyłach: fazy L, neutralnej N oraz wyjściowej, najczęściej oznaczonej jako OUT lub L1. Pierwsza z nich dostarcza zasilanie do elektroniki urządzenia, podczas gdy przewód neutralny domyka obwód, a sygnał sterujący trafia do oświetlenia lub przekaźnika właśnie przez wyjście.

W bardziej złożonych systemach, szczególnie w przypadku niskonapięciowych taśm LED, schemat staje się nieco bardziej skomplikowany. Często wymagane są wtedy dodatkowe przewody do obsługi:

• zasilania stałoprądowego,
• modułów komunikacji bezprzewodowej.

Podobnie sprawa wygląda, gdy decydujesz się na montaż dodatkowego przełącznika serwisowego – konieczne staje się wtedy uwzględnienie połączeń pomiędzy nim a całym układem. Projektując taką instalację, zawsze zwracaj uwagę na przekrój przewodów, aby był on odpowiednio dopasowany do mocy planowanego oświetlenia. Pamiętaj też o starannym zabezpieczeniu wszystkich połączeń wewnątrz puszki, co pozwoli uniknąć zwarć.

W nowoczesnych rozwiązaniach typu smart, korzystających z czujników radiowych, wymagania techniczne mogą się różnić w zależności od specyfiki wybranego modelu, dlatego warto dokładnie zweryfikować instrukcję producenta.

Jak przetestować i skalibrować czujniki ruchu?

Prawidłowa kalibracja instalacji opiera się na metodologii i cierpliwości. Gdy przywrócisz zasilanie i aktywujesz wyłącznik obwodu, sięgnij po multimetr lub próbnik napięcia. Upewnij się, że prąd dociera do zacisków L i N, a wyjście OUT reaguje poprawnie na wykryty sygnał. Kluczem do sukcesu jest precyzyjne dostrojenie trzech suwaków:

• SENS,
• TIME,
• LUX.

Jeśli automat włącza się zbyt często bez wyraźnego powodu, zmniejsz czułość. Z kolei wydłużenie czasu pracy pozwoli na dłuższe utrzymanie oświetlenia. Warto też precyzyjnie wyregulować próg zmierzchowy, aby system załączał się dokładnie wtedy, gdy tego potrzebujesz. Najlepsze rezultaty osiągniesz, testując instalację w różnych scenariuszach. Zmieniaj kąty podejścia, sprawdzaj zasięg z różnych odległości i zweryfikuj działanie o różnych porach dnia. Pamiętaj, że najbardziej optymalny zasięg uzyskasz, montując czujniki na wysokości od metra do półtora.

W razie problemów typu migotanie LED czy wzajemne zakłócenia, odłącz poszczególne elementy, by sprawdzić je pojedynczo. W instalacjach schodowych koniecznie przetestuj oba końce ciągu komunikacyjnego, co zapewni płynne przejścia między punktami. Pracując z systemami inteligentnego domu lub urządzeniami radiowymi, nie zapomnij o pełnej procedurze parowania. Jeśli jednak standardowa konfiguracja zawodzi, zainstaluj dodatkowy przekaźnik lub filtr, aby ustabilizować pracę z obciążeniem. Gdy już uzyskasz zadowalający efekt, nie zapomnij zabezpieczyć pokręteł przed przypadkowym przestawieniem. Pamiętaj, że regularne kontrole to nie tylko wygoda, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności całego układu.
