Jak sprawdzić, który to kabel? Przewodnik krok po kroku

Jak sprawdzić, który to kabel?

Weryfikację przewodów rozpoczynamy od przyjrzenia się barwom izolacji, które w instalacjach jednofazowych precyzyjnie określają rolę każdego kabla. Standardowo żyła niebieska odpowiada za przewód neutralny (N), połączenie zielono-żółte chroni układ (PE), natomiast kolory fazowe to zazwyczaj czarny, brązowy bądź szary. Ich identyfikacja przebiega najsprawniej poprzez wgląd w złączki oraz punkty rozdzielcze.

Zanim jednak chwycisz za narzędzia, koniecznie odłącz zasilanie głównym bezpiecznikiem. Bezpieczeństwo wymaga, abyś upewnił się o braku płynącego prądu, używając w tym celu:

• próbników neonowych,
• profesjonalnych wskaźników dwubiegunowych.

Jeżeli kable są ukryte wewnątrz ścian, niezawodnym wsparciem będzie detektor napięcia. W sytuacjach bardziej złożonych, np. przy instalacjach niskoprądowych czy domofonach, warto sięgnąć po multimetr. W trybie pomiaru rezystancji łatwo zweryfikujesz ciągłość obwodu – wynik bliski zeru oznacza, że ścieżka jest drożna i sprawna.

Do trudniejszych przypadków diagnostycznych zarezerwowano metody bardziej zaawansowane, takie jak:

• użycie reflektometru,
• podanie bezpiecznego napięcia 12V.

Pamiętaj, że proste próbniki mogą wprowadzać w błąd przez napięcia indukowane, dlatego jeśli masz jakiekolwiek wątpliwości, sięgnij po sprawdzony miernik dwubiegunowy typu Duspol, który zagwarantuje Ci najwyższą dokładność pomiaru.

Jak odróżnić przewód fazowy od neutralnego?

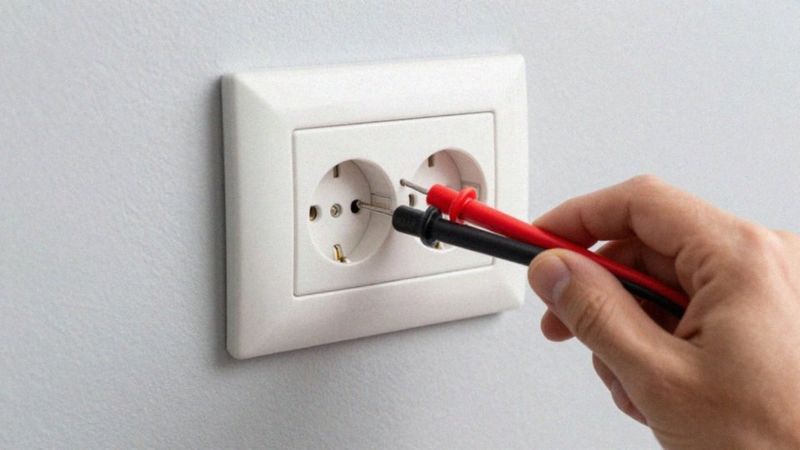

Do sprawdzenia instalacji wystarczy multimetr ustawiony na zakres pomiaru napięcia zmiennego do 500 V. Wystarczy przyłożyć jedną sondę do żyły, a drugą do punktu uziemienia lub obudowy urządzenia. Prawidłowo działający przewód fazowy wskaże około 230 V, podczas gdy na neutralnym odczyt powinien być bliski zeru. W bezpiecznej sieci różnica potencjałów między "zerem" a uziemieniem również nie powinna odbiegać od zera.

Pamiętaj jednak o pewnych haczykach:

• mierniki o wysokiej impedancji bywają zbyt czułe i mogą wyświetlać przekłamane wyniki przez napięcia indukowane,
• w takich momentach znacznie lepiej sprawdza się tradycyjny próbnik neonowy lub profesjonalny tester dwubiegunowy,
• zachowaj czujność zwłaszcza w obiektach z instalacjami aluminiowymi, gdzie kolory izolacji często wprowadzają w błąd lub nie trzymają się dzisiejszych norm,
• jeśli planujesz instalację nowoczesnych włączników wymagających przewodu neutralnego, koniecznie upewnij się, że faktycznie jest on doprowadzony do puszki.

Pomocny będzie w tym dedykowany próbnik. Pomyłka w identyfikacji żył to niestety prosta droga do porażenia lub zniszczenia podłączonego sprzętu.

Jak używać próbnika i wykrywacza napięcia?

Zanim przystąpisz do pomiarów, sprawdź stan techniczny narzędzia i upewnij się, że akumulator jest w pełni naładowany. Kluczowe jest również zweryfikowanie zakresu pomiarowego oraz kategorii bezpieczeństwa CAT, aby uniknąć przykrych niespodzianek. Pamiętaj, by podczas obsługi chwytać przyrządy wyłącznie za izolowane elementy obudowy.

Najprostszym sposobem na szybkie sprawdzenie obecności fazy jest próbnik neonowy, którego świecenie sygnalizuje przepływ prądu. To poręczne narzędzie, choć przy napięciach indukowanych może być omylne. W takich sytuacjach zdecydowanie pewniejszy okaże się miernik dwubiegunowy, który weryfikuje różnicę potencjałów między dwoma punktami.

Do lokalizowania przewodów pod napięciem 230V ukrytych w ścianach świetnie sprawdzi się bezkontaktowy wykrywacz, potocznie nazywany elektrycznym nietoperzem. Urządzenie to reaguje na pole elektryczne za pomocą sygnałów świetlnych i dźwiękowych. Warto jednak mieć na uwadze, że ten wskaźnik nie określi ciągłości obwodu ani nie wskaże przewodu neutralnego.

W przypadku instalacji niskoprądowych 12V warto użyć dedykowanego detektora lub odpowiedniego napięcia testowego, co ułatwi precyzyjne śledzenie trasy kabla. Jeśli wyniki wzbudzają Twoje wątpliwości lub podejrzewasz wpływ napięcia indukowanego, wykonaj kontrolny pomiar multimetrem. Nigdy nie opieraj się tylko na wskazaniach jednego urządzenia – weryfikacja za pomocą innych metod to podstawa bezpieczeństwa.

Jak użyć multimetru do identyfikacji kabla i sprawdzenia ciągłości?

Zanim zaczniesz testy, bezwzględnie odłącz zasilanie. Pomiar rezystancji pod napięciem to najprostsza droga do trwałego uszkodzenia multimetru. Aby sprawdzić ciągłość obwodu, przełącz miernik w tryb testu diody lub sygnału dźwiękowego i przyłóż sondy do końców przewodu. Sprawny obwód zasygnalizuje ciągły pisk, a na ekranie zobaczysz wynik bliski zeru. Jeśli jednak urządzenie wyświetla wartości rzędu kilo- lub megaomów, oznacza to, że żyła jest najpewniej przerwana.

Dla dłuższych dystansów warto użyć kostek elektrycznych, które zapewnią stabilny styk sond z przewodem. Ta metoda przydaje się również przy identyfikacji konkretnych żył w wiązce – wystarczy połączyć końcówki w puszce rozdzielczej i sprawdzać każdą z nich z osobna. Gdy pomiary wydają się niestabilne, najpierw zweryfikuj jakość połączeń w kostce, zanim przypiszesz błąd awarii instalacji.

Jeśli podejrzewasz poważniejsze usterki, jak chociażby upalenie przewodu, nie działaj na własną rękę i wezwij wykwalifikowanego elektryka. Pamiętaj też, że przy pomiarze napięcia AC multimetr może złapać napięcia indukowane, które bywają mylące. Aby mieć stuprocentową pewność co do wyników, warto wtedy sięgnąć po miernik wyposażony w funkcję niskiej impedancji wejściowej.

Jak znaleźć kabel między pomieszczeniami?

Wszystko zaczyna się od zlokalizowania punktu wyjścia, którym zazwyczaj jest rozdzielnica lub puszka instalacyjna. Kluczowe jest upewnienie się, że będziesz miał swobodny dostęp do danego kabla także z drugiego końca.

Najskuteczniejszym sposobem na weryfikację jest użycie multimetru w trybie ciągłości – niska rezystancja żyły jednoznacznie potwierdzi, że trafiłeś na właściwy przewód. Jeśli pracujesz przy instalacjach niskoprądowych, jak alarmy czy systemy audio, najlepiej sprawdzi się bezpieczny test napięciowy. Wystarczy podać 12V na jeden koniec kabla i za pomocą wykrywacza namierzyć sygnał w kolejnym pomieszczeniu.

Gdy kable są długie i ukryte głęboko w ścianach, warto sięgnąć po reflektometr. To urządzenie precyzyjnie wskaże odległość do przerwy lub końcówki, co pozwoli uniknąć kosztownego kucia tynku. W przypadku przewodów pod napięciem nieoceniony będzie tester bezstykowy. Pamiętaj jednak, że bywa on zawodny – sąsiednie kable mogą wywoływać indukcję, prowadząc do błędnych odczytów.

W takich sytuacjach najlepiej zajrzeć do dokumentacji technicznej obiektu i zweryfikować, czy trasa instalacji nie biegnie przez niestandardowe miejsca, jak strych czy piwnica. Jeśli nadal masz wątpliwości, nie ryzykuj uszkodzenia sieci – wypożycz profesjonalny sprzęt pomiarowy lub po prostu zaproś do pomocy fachowca.

Kiedy wezwać elektryka przy problemie z kablem?

Warto zaprosić elektryka do domu, gdy tylko zaczną pojawiać się sygnały świadczące o usterce, zwłaszcza jeśli mogą one mieć wpływ na nasze bezpieczeństwo. Niepokojące objawy to między innymi:

• iskrzenie,
• specyficzny zapach spalenizny,
• dym,
• stopione kable,
• nieustanne wybijanie bezpieczników i wyłączników różnicowoprądowych.

Profesjonalista jest niezbędny także wtedy, gdy trzeba precyzyjnie namierzyć przerwę w instalacji, wykryć nieprawidłową rezystancję izolacji lub wyeliminować błędy w pomiarach. Samowolne próby naprawy bez odpowiednich kwalifikacji to spore ryzyko porażenia prądem, którego lepiej unikać. Wizyta fachowca bywa wskazana również przy rutynowych działaniach. Szczególnie w starym budownictwie, gdzie w ścianach wciąż tkwią aluminiowe przewody lub przestarzałe puszki, wsparcie eksperta okazuje się bezcenne.

Pomoc specjalisty okaże się kluczowa przy modernizacji sieci, na przykład przy:

• dodawaniu brakujących żył ochronnych lub zerowych,
• przebudowie obwodów,
• montażu osprzętu w rozdzielnicy.

Fachowiec zadba o to, by wszystkie urządzenia współgrały ze sobą, a zabezpieczenia przeciwporażeniowe działały bez zarzutu. Jeśli wyniki pomiarów wykazują błędy, amatorskie podejście może jedynie pogorszyć stan całej sieci. W sytuacjach krytycznych priorytetem jest szybkie odcięcie dopływu prądu. Jeśli brakuje Ci wiedzy technicznej oraz specjalistycznych narzędzi, nie ryzykuj dalszych działań – postaw na profesjonałów. Regularne szkolenia i certyfikowany sprzęt pomiarowy to dla elektryka podstawa, która gwarantuje, że usunięcie awarii przebiegnie zgodnie z przepisami, trwale przywracając stabilność Twojej instalacji.
