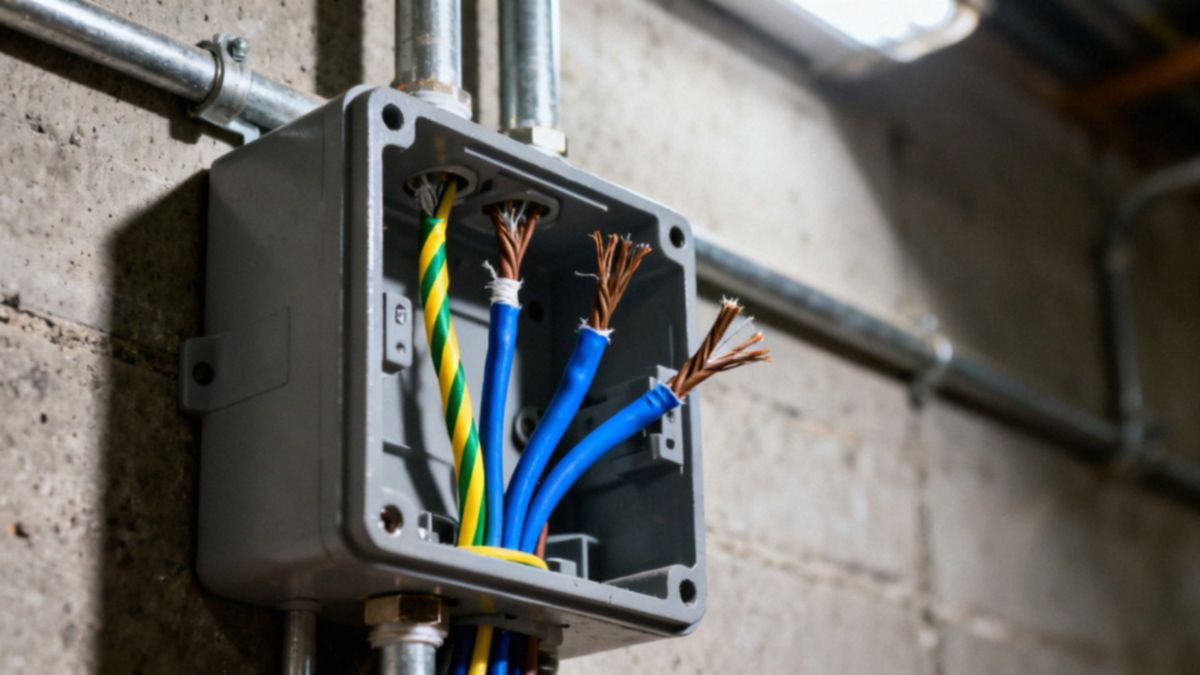

Jakiego koloru jest przewód N? Oznaczenia i zasady bezpieczeństwa

Jakiego koloru jest przewód neutralny N?

Współczesne normy elektryczne nie pozostawiają wątpliwości: przewód neutralny musi być oznaczony kolorem niebieskim. W nowoczesnych projektach barwa ta pełni rolę uniwersalnego wskaźnika, wyznaczając tor powrotny dla prądu zmiennego lub biegun ujemny w obwodach stałych. Sytuacja komplikuje się jednak w przypadku starych instalacji. Dawniej panowała większa dowolność, przez co żyły fazowe nierzadko izolowano na czarno, co bywa mylące dla współczesnych serwisantów.

Jeśli masz jakiekolwiek wątpliwości co do przeznaczenia danego kabla, dla własnego bezpieczeństwa sięgnij po miernik napięcia. Zasady bezpieczeństwa są tu jasne:

• każda nietypowa konfiguracja kolorystyczna napotkana podczas naprawy powinna zostać niezwłocznie oznaczona zgodnie z obowiązującym standardem,
• konsekwentne stosowanie tej kolorystyki pozwala uniknąć błędów przy podłączaniu urządzeń,
• znacząco podnosi poziom bezpieczeństwa całej instalacji.

Jakie normy regulują kolory przewodów elektrycznych?

W Polsce i pozostałych krajach Unii Europejskiej obowiązuje norma PN-HD 308 S2:2007, która ujednolica kolorystykę przewodów fazowych oraz neutralnych. Uzupełnieniem tych regulacji są zapisy normy EN 50525-1, odnoszące się bezpośrednio do kabli instalacyjnych, podczas gdy kwestie identyfikacji zacisków oraz międzynarodowe zasady ich znakowania precyzuje norma IEC 60445.

Wdrożenie tych standardów nie jest przypadkowe – mają one kluczowe znaczenie dla bezpieczeństwa prac elektrycznych, minimalizując ryzyko pomyłek przy montażu. Podstawowe zasady zakładają rygorystyczny zakaz wykorzystywania koloru niebieskiego oraz barw żółto-zielonych w obrębie przewodów fazowych.

Przepisy dokładnie określają również sposób identyfikacji w popularnych systemach sieciowych, takich jak:

• TN-S,
• TN-C.

Wskazują one właściwe oznaczenia dla przewodów pełniących funkcję ochronno-neutralną, czyli PEN. Dzięki ścisłemu przestrzeganiu tych reguł, ryzyko błędnych podłączeń urządzeń zostaje znacząco ograniczone. W profesjonalnej praktyce elektrycy posiłkują się dodatkowo specyfikacjami technicznymi od producentów kabli, co zapewnia pełną zgodność instalacji z aktualnymi wymogami prawnymi.

Jak odczytać kolory i oznaczenia przewodów L i N?

Przewód fazowy, oznaczany literą L, występuje najczęściej w odcieniach brązu, czerni lub szarości. W typowej domowej instalacji brązowy kolor przypisuje się fazie L1, czarny odpowiada L2, a szary wskazuje na L3. Z kolei przewód neutralny N zawsze wyróżnia się barwą niebieską, co narzucają aktualne normy techniczne. Taka standaryzacja znacząco ułatwia pracę przy kablach wielożyłowych, pozwalając błyskawicznie rozpoznać przeznaczenie poszczególnych żył.

W budynkach starszego typu kolory przewodów bywają mylące, dlatego w takich przypadkach końcówki kabli oznacza się kolorową taśmą izolacyjną lub specjalnymi opaskami. Pamiętaj, że izolacja fazy nigdy nie powinna być niebieska ani żółto-zielona, gdyż barwy te zarezerwowano wyłącznie dla przewodów neutralnych i ochronnych.

Podczas wszelkich prac elektrycznych zachowaj szczególną ostrożność. Zanim zaczniesz manipulować przy instalacji jedno- lub wielożyłowej, koniecznie sprawdź obecność prądu za pomocą próbnika napięcia. Jeśli masz jakiekolwiek wątpliwości co do identyfikacji żył, oznacz je w sposób trwały. To kluczowe, aby zachować spójność systemu i zapewnić sobie bezpieczeństwo podczas przyszłych napraw.

Jaki kolor ma przewód ochronny PE?

Przewód ochronny PE błyskawicznie rozpoznasz po charakterystycznej żółto-zielonej izolacji. To oznaczenie, ściśle chronione prawem, pełni kluczową rolę w uziemieniu, skutecznie zabezpieczając nas przed niebezpiecznym porażeniem prądem. W razie awarii odprowadza on prąd zwarciowy bezpośrednio do ziemi, dlatego barwy te są zarezerwowane wyłącznie dla tego zadania. Pod żadnym pozorem nie wolno wykorzystywać ich do oznaczania żył fazowych czy neutralnych, gdyż przestrzeganie tej kolorystyki stanowi fundament domowego bezpieczeństwa elektrycznego.

Modernizując stare instalacje, często natrafiamy na niejasne oznaczenia. W takiej sytuacji Twoim obowiązkiem jest wyraźne i trwałe oznakowanie każdej żyły pełniącej funkcję ochronną, używając do tego wyłącznie certyfikowanych materiałów. Szczególnej uwagi wymaga przewód ochronno-neutralny typu PEN. Jako połączenie obu tych funkcji, musi być poprawnie zidentyfikowany, aby zabezpieczenia różnicowoprądowe i nadmiarowo-prądowe działały bez zarzutu.

Jeśli podczas prac zauważysz niepewne lub nieczytelne oznaczenia, pamiętaj, by pod żadnym pozorem nie zastępować dedykowanych przewodów przypadkowymi kolorami. Zamiast tego skorzystaj z profesjonalnej taśmy w standardowych barwach. Pamiętaj, że nawet najmniejsze odstępstwo od norm w kwestii uziemienia drastycznie podnosi ryzyko awarii i stanowi poważne zagrożenie dla Twojego zdrowia.

Jak rozpoznać przewód PEN?

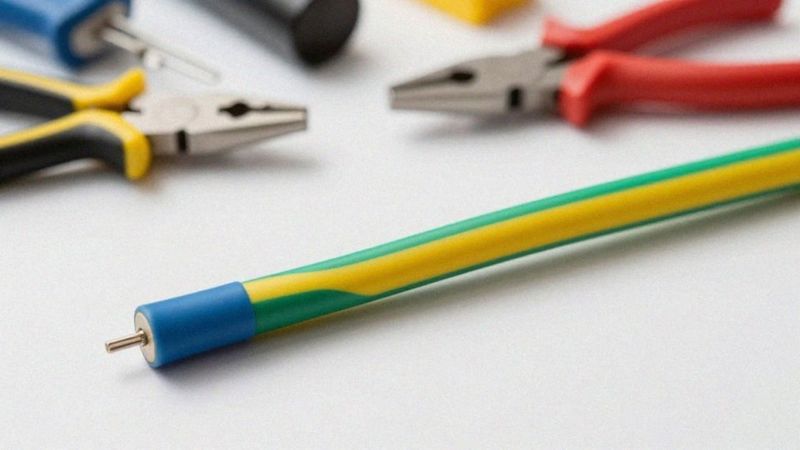

Przewody ochronno-neutralne, popularnie określane jako PEN, rozpoznasz po charakterystycznej żółto-zielonej izolacji. Aby precyzyjnie wskazać ich neutralną funkcję, norma PN-HD 308 S2:2007 nakazuje stosowanie dodatkowego, niebieskiego oznaczenia na końcach żyły. W codziennej pracy instalatorskiej często natkniesz się właśnie na taki wariant: pasiaste tło z jasnym, niebieskim akcentem na końcu.

W układach TN-C przewód ten łączy obowiązki ochronne oraz neutralne. Współczesne standardy budowlane skłaniają się jednak ku rozwiązaniom TN-S, gdzie funkcje te są od siebie odseparowane, co podnosi poziom bezpieczeństwa. Remontując instalację, musisz podejść do identyfikacji żył z najwyższą uwagą. Mylna interpretacja przewodu PEN jako zwykłej żyły ochronnej czy neutralnej to prosta droga do poważnej awarii lub zagrożenia zdrowia.

Zanim przystąpisz do modyfikacji sieci, niezbędne są:

• dokładne pomiary elektryczne,
• weryfikacja ciągłości obwodów.

Jeśli napotkasz niejasne oznakowania, niezwłocznie popraw je zgodnie z obowiązującymi normami. W przypadku leciwych instalacji najrozsądniejszym krokiem jest modernizacja układu do standardu TN-S, co definitywnie rozwiązuje dylematy związane z wielozadaniowością przewodu PEN.

Jak bezpiecznie rozpoznawać kolory przewodów?

Praca przy instalacjach elektrycznych opiera się przede wszystkim na rygorystycznym przestrzeganiu zasad bezpieczeństwa. To absolutny fundament, który pozwala uchronić się przed groźnym porażeniem czy awarią sprzętu. Zanim rozpoczniesz jakiekolwiek działania, musisz odciąć zasilanie i zweryfikować jego brak za pomocą certyfikowanego testera napięcia.

W układach prądu zmiennego sprawdzenie stanu żył jest skuteczne dopiero wtedy, gdy miernik potwierdzi całkowity brak różnicy potencjałów. W przypadku instalacji stałoprądowych sprawa bywa bardziej złożona, gdyż oznaczenia zależą od specyfikacji technicznej konkretnego urządzenia. Standardowo kolor czerwony zarezerwowany jest dla potencjału dodatniego, podczas gdy czarny lub niebieski odpowiadają za ujemny.

W instalacjach wielożyłowych nie ufaj bezkrytycznie barwie izolacji; zamiast tego zawsze zaglądaj do dokumentacji producenta lub sprawdzaj oznaczenia literowe na kostkach przyłączeniowych. Szczególnej uwagi wymagają instalacje wykonane przed 2007 rokiem. Nierzadko spotkasz tam nietypowe kolory, jak biel, zieleń czy żółć, pełniące niegdyś funkcję przewodów fazowych. W takich okolicznościach nigdy nie działaj intuicyjnie – kluczowe są tu pomiary ciągłości obwodu.

Jeśli zastana kolorystyka odbiega od współczesnych norm, zadbaj o ich uporządkowanie, używając atestowanych taśm izolacyjnych w barwach takich jak:

• niebieska dla przewodu neutralnego,
• żółto-zielona dla ochronnego.

Każdy taki zabieg warto odnotować w dokumentacji, a wszelkie wykryte nieprawidłowości naprawić przy użyciu sprawdzonych, certyfikowanych akcesoriów.
