Co to jest przewód fazowy? Funkcja, napięcie i bezpieczeństwo

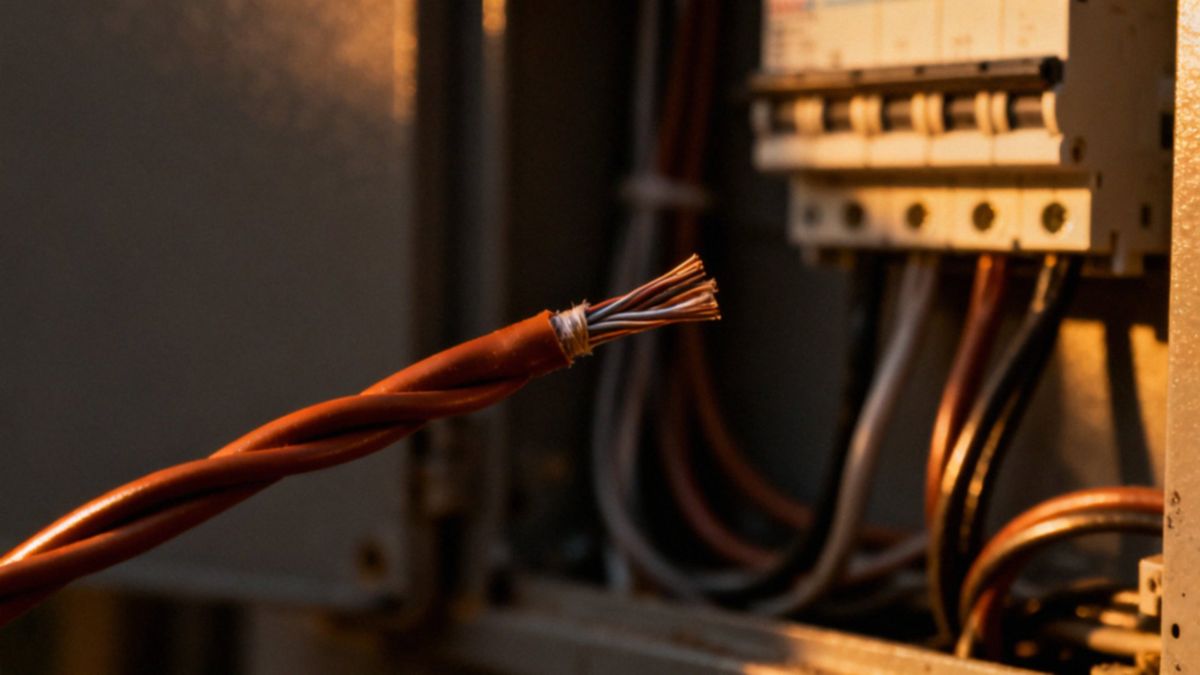

Co to jest przewód fazowy?

Przewód fazowy jest absolutnie kluczowym elementem każdego obwodu, ponieważ to właśnie on dostarcza energię pod napięciem bezpośrednio do naszych urządzeń. Jako żyła robocza odpowiada za transport prądu przemiennego, stanowiąc fundament zasilania w domu. W prostszych układach jednofazowych wystarcza pojedynczy przewód, jednak w instalacjach trójfazowych spotkamy trzy linie oznaczone jako:

• L1,
• L2,
• L3.

Zgodnie z obowiązującymi normami, to właśnie „faza” zasila wszystko, co podłączamy do gniazdek czy włączników. Pamiętajmy jednak, że stała obecność wysokiego napięcia czyni ten przewód realnym zagrożeniem dla zdrowia, dlatego podczas prac instalacyjnych rygorystyczne przestrzeganie zasad bezpieczeństwa to absolutna podstawa. Precyzyjna identyfikacja kabli nie tylko gwarantuje stabilność sieci, ale przede wszystkim zapewnia bezpieczne i sprawne funkcjonowanie Twojej domowej elektroniki. Właściwe oznaczenie to zatem nie tylko wymóg techniczny, ale przede wszystkim inwestycja w spokój i bezpieczeństwo użytkowników.

Jakie napięcie ma przewód fazowy?

W typowej domowej sieci elektrycznej napięcie między przewodem fazowym a neutralnym lub uziemieniem wynosi 230 V. Sytuacja wygląda inaczej w instalacjach trójfazowych, gdzie pomiędzy przewodami L1, L2 i L3 obecne jest napięcie międzyfazowe o wartości 400 V. Zmienny potencjał na tych liniach umożliwia efektywne zasilanie urządzeń o większym zapotrzebowaniu na moc.

Wartości te łatwo zweryfikujesz przy użyciu standardowego miernika lub próbnika napięcia. W przypadku układów z trzema fazami, niezbędnym narzędziem staje się jednak tester kolejności faz. Pozwala on na precyzyjne dopasowanie przewodów, co chroni sprzęt przed awariami, takimi jak błędny kierunek obrotów silnika.

Pamiętaj, że praca z instalacjami o tak wysokim napięciu wymaga szczególnej ostrożności – kluczowe jest zapewnienie pełnej izolacji stanowiska oraz przestrzeganie surowych zasad bezpieczeństwa elektrycznego.

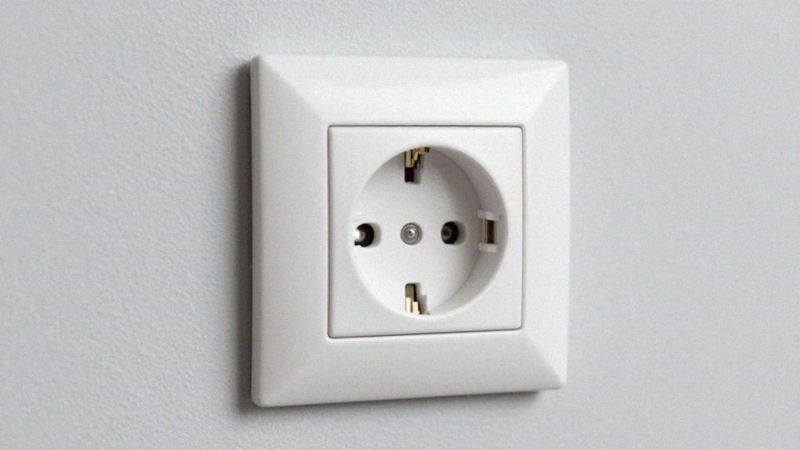

Gdzie w gniazdku znajduje się przewód fazowy?

W polskich instalacjach elektrycznych przyjmuje się, że patrząc na gniazdko od frontu, przewód fazowy powinien znajdować się po lewej stronie. Z kolei neutralny trafia zazwyczaj na prawą, podczas gdy bolec uziemiający zajmuje centralne miejsce. Choć taki standard ma ułatwiać prace serwisowe, w rzeczywistości często natrafiamy na błędy montażowe lub nietypowe układy zacisków.

Poleganie wyłącznie na lokalizacji przewodów bywa ryzykowne, gdyż pomyłki mogą skutkować niebezpiecznym porażeniem prądem. Aby uniknąć zagrożenia, należy zawsze używać:

• próbników napięcia,
• specjalistycznych testerów.

Tylko wskazania takich urządzeń dają stuprocentową pewność, gdzie faktycznie płynie „faza”. Wprowadzenie tego prostego nawyku do rutynowej kontroli domowej sieci znacząco podnosi bezpieczeństwo każdego użytkownika.

Jak odróżnić przewód fazowy od neutralnego?

Podstawowym sposobem rozpoznawania przewodów jest analiza kolorów ich izolacji, co reguluje norma PN-HD 308 S2:2007. Zawsze pamiętaj, że:

• przewód neutralny (N) jest niebieski,
• żyły fazowe przybierają barwę brązową, czarną lub szarą.

Jeśli masz jakiekolwiek wątpliwości co do instalacji, nie polegaj wyłącznie na kolorach – w takich sytuacjach niezastąpione okazują się przyrządy pomiarowe. Najprostszym rozwiązaniem jest użycie próbniku napięcia, czyli popularnej neonówki. Gdy przyłożysz końcówkę do przewodu fazowego, kontrolka zacznie świecić, co od razu pozwala odróżnić go od żyły neutralnej, przy której wskaźnik pozostanie ciemny. Bardziej precyzyjne wyniki uzyskasz, stosując multimetr lub klasyczny miernik napięcia. Pomiar wykonany między danym przewodem a uziemieniem powinien wskazać około 230 V na fazie i blisko 0 V na neutralnym.

W diagnostyce pomocne bywają też testery ciągłości, które weryfikują poprawność połączeń w całym obwodzie. Pamiętaj jednak, że podczas pracy z elektrycznością ostrożność jest najważniejsza. Czasami zdarza się, że uszkodzony lub źle podłączony neutralny przewód może przewodzić prąd, dlatego przed przystąpieniem do jakichkolwiek działań koniecznie odłącz zasilanie główne. Takie podejście to gwarancja bezpieczeństwa i skuteczna ochrona przed ewentualnymi błędami, które mogli zostawić po sobie poprzedni instalatorzy.

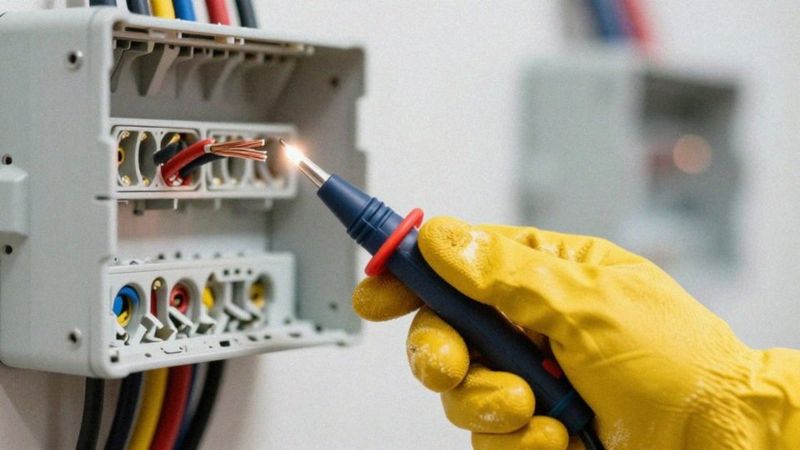

Jak sprawdzić przewód fazowy testerem napięcia?

Sprawdzenie poprawności instalacji elektrycznej zaczyna się od wyboru odpowiedniego narzędzia – zazwyczaj wystarczy sprawdzony próbnik napięcia lub multimetr. Kluczową zasadą, o której nie wolno zapomnieć, jest odłączenie zasilania przed przystąpieniem do jakichkolwiek prac. Dopiero gdy obwód jest martwy, możesz bez ryzyka odsłonić przewody.

W przypadku próbnika po ponownym włączeniu prądu wystarczy dotknąć końcówką urządzenia do żyły, trzymając jednocześnie palec na kontakcie w jego rękojeści. Zapalona lampka to jasny sygnał, że masz do czynienia z fazą. Jeśli wolisz multimetr, ustaw go na funkcję pomiaru napięcia przemiennego (AC), a następnie sprawdź różnicę potencjałów między badanym przewodem a uziemieniem. Odczyt bliski 230 V definitywnie potwierdzi, że to przewód fazowy.

Z kolei identyfikacja kolejności faz L1, L2 i L3 w systemach trójfazowych wymaga już użycia bardziej zaawansowanego testera. Podczas pracy z prądem zdrowy rozsądek jest najważniejszym narzędziem. Korzystaj tylko z atestowanego sprzętu, unikaj bezpośredniego dotykania metalowych końcówek i zawsze zachowuj stosowny odstęp od elementów pod napięciem.

Pamiętaj, że nietypowe zachowanie testera – na przykład wykrycie napięcia w obu otworach gniazdka lub obecność prądu na styku uziemienia – to sygnał alarmowy. Może to świadczyć o poważnej awarii lub błędach w instalacji, których samodzielne usuwanie jest skrajnie niebezpieczne. W takich sytuacjach najlepiej przerwać pracę i wezwać wykwalifikowanego elektryka.

Używanie w pełni sprawnego sprzętu pomiarowego to nie tylko wymóg techniczny, ale przede wszystkim sposób na uniknięcie kosztownych błędów przy podłączaniu obwodów.

Jakie zagrożenia stwarza przewód fazowy?

Przewód fazowy jest stale pod napięciem, co czyni go głównym zagrożeniem porażeniem prądem. Nawet przypadkowy dotyk nieizolowanej żyły bywa tragiczny w skutkach, dlatego tak ważne jest stosowanie zabezpieczeń, takich jak:

• wyłączniki różnicowoprądowe,
• systemy samoczynnego odcięcia zasilania.

Ich skuteczność zależy jednak w pełni od kondycji technicznej całej sieci. Wszelkie usterki, w tym błędne podłączenia przewodu ochronnego czy przerwana ciągłość neutralnego, są skrajnie niebezpieczne, gdyż mogą sprawić, że metalowe obudowy urządzeń znajdą się pod napięciem. Szczególnie ryzykowne okazują się instalacje typu TN-C, w których każda przerwa w obwodzie przewodu PEN grozi poważnym wypadkiem. Oprócz zagrożeń dla życia, wadliwa instalacja rujnuje domowy sprzęt przez częste zwarcia i niekontrolowane przepięcia.

W systemach trójfazowych kluczowe jest zachowanie poprawnej kolejności faz, ponieważ pomyłka w tym zakresie skutkuje odwrotnymi obrotami silników, co nieuchronnie prowadzi do awarii mechanicznych. Aby spać spokojnie, należy regularnie weryfikować stan techniczny przewodów za pomocą specjalistycznych mierników i dbać o rzetelne uziemienie. Pamiętaj, że w przypadku dostrzeżenia jakichkolwiek niedociągnięć, naprawy trzeba powierzyć wykwalifikowanemu elektrykowi. Takie podejście to nie tylko gwarancja bezpieczeństwa domowników, ale również najlepsza ochrona budynku przed ryzykiem pożaru.

Jak prawidłowo podłączyć przewód fazowy do włącznika?

Zanim zaczniesz jakiekolwiek prace instalacyjne, bezwzględnie odłącz zasilanie w wybranym obwodzie. Najlepiej przekręć odpowiedni bezpiecznik w rozdzielnicy i dla pewności zweryfikuj brak prądu za pomocą próbnika napięcia.

W typowych instalacjach prąd płynie przewodem fazowym do włącznika, skąd wraca bezpośrednio do lampy. Pamiętaj, że łącznik musi zawsze przerywać obwód fazowy, a nie żaden inny.

Podczas montażu skup się na tym, aby każdy przewód był pewnie i mocno zaciśnięty w stykach. Przestrzegaj też standardów kolorystycznych:

• niebieski kolor zarezerwowany jest wyłącznie dla przewodu neutralnego,
• nigdy nie używaj go w roli fazy.

W domowych warunkach zazwyczaj wystarczają przewody typu YDY lub OMY, choć wybór zależy od tego, jak dokładnie układasz instalację. Jeśli jednak pracujesz ze sterownikami LED lub bardziej złożonymi układami trójfazowymi, zawsze stosuj się do wytycznych zawartych w dokumentacji technicznej urządzenia.

Pomyłki, takie jak zamiana miejscami fazy z przewodem neutralnym, są bardzo niebezpieczne i mogą doprowadzić do poważnej awarii sprzętu. Gdy już wszystko połączysz, sprawdź, czy oświetlenie działa poprawnie. Jeśli na jakimkolwiek etapie poczujesz niepewność co do poprawności swoich działań, najlepiej wezwij doświadczonego elektryka. Profesjonalista szybko wyeliminuje ryzyko zwarcia czy porażenia, dając Ci poczucie bezpieczeństwa.
