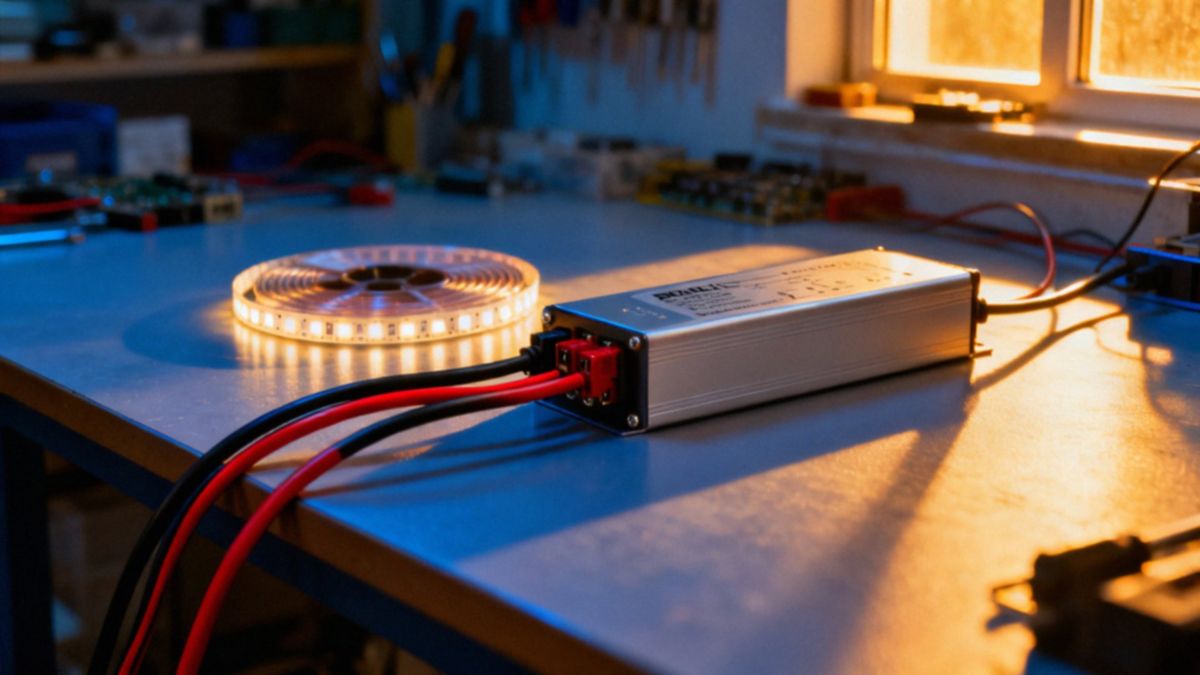

Jak podłączyć LED do zasilacza? Praktyczny przewodnik krok po kroku

Jak podłączyć taśmę LED do zasilacza?

Zanim przystąpisz do montażu oświetlenia LED, koniecznie odłącz dopływ prądu 230 V. To absolutna podstawa bezpieczeństwa. Na początku zweryfikuj, jakie napięcie obsługuje Twoja taśma – standardowo jest to 12 V, 24 V lub 48 V DC. Dobierz do niej stabilizowany zasilacz o identycznym wyjściu, który posiada dwa oddzielne bloki zacisków:

• INPUT dla prądu sieciowego,
• OUTPUT dla bezpiecznego napięcia stałego.

Przewody zasilające L, N oraz PE wepnij do wejścia transformatora, pamiętając, by włącznik światła znalazł się jeszcze przed zasilaczem, w obwodzie pierwotnym. Po stronie wyjściowej połącz kable z taśmą, zachowując przy tym właściwą polaryzację: plus zasilacza musi trafić na plus taśmy, a minus – często oznaczony kolorem czarnym – na minus. W przypadku produktów RGB lub CCT kolejność jest inna: zasilanie najpierw wędruje do sterownika, a dopiero z niego wyprowadzasz połączenie do diod.

Dbaj o odpowiedni przekrój przewodów, bo tylko dostosowanie ich do mocy i długości instalacji pozwoli uniknąć niechcianych spadków napięcia. Gdy wszystko będzie już na swoim miejscu, starannie zabezpiecz i zaizoluj wszelkie połączenia, a następnie upewnij się, że całość konstrukcji jest stabilna. Dopiero teraz możesz bezpiecznie włączyć zasilanie. Pamiętaj też o najważniejszym: nigdy nie podłączaj taśmy bezpośrednio do sieci 230 V, gdyż grozi to jej natychmiastowym zniszczeniem.

Jak dobrać moc i napięcie zasilacza?

Dobranie odpowiedniego zasilacza do taśmy LED to fundament trwałości całego systemu oświetleniowego. Napięcie urządzenia musi być idealnie dopasowane do wartości znamionowej taśmy – najczęściej spotykamy modele:

• 12 V,
• 24 V,
• 48 V DC.

Nawet niewielka rozbieżność w tym obszarze może bezpowrotnie uszkodzić delikatne diody. Planując instalację, najpierw zsumuj moc całej taśmy, mnożąc jej długość przez pobór energii na jednym metrze. Do otrzymanego wyniku warto doliczyć co najmniej 20% zapasu mocy. Unikaj eksploatowania zasilacza na granicy jego możliwości, ponieważ takie urządzenia szybciej ulegają awarii i tracą stabilność. Jeśli projektujesz system ze ściemniaczami lub sterownikami, zawsze uwzględnij również ich zapotrzebowanie na prąd.

Przy montażu dłuższych odcinków oświetlenia dużym wyzwaniem bywa zjawisko spadku napięcia. Aby uniknąć nierównomiernego świecenia diod, najlepiej podłączyć zasilanie równolegle lub doprowadzić przewody do obu końców taśmy. Inwestycja w markowe zasilacze stałonapięciowe to gwarancja braku migotania, odpowiedniego chłodzenia oraz stabilnego natężenia prądu, które przełoży się na lata niezawodnej pracy światła w Twoim domu.

Czy zasilacz ma być stałonapięciowy czy stałoprądowy?

W instalacjach opartych na taśmach LED sercem systemu jest zasilacz stałonapięciowy, który gwarantuje stabilne warunki pracy podzespołów. Warto odróżnić go od modeli stałoprądowych – te drugie, regulujące natężenie prądu, sprawdzają się jedynie w przypadku zaawansowanych modułów wysokiej mocy czy pojedynczych macierzy. Typowe taśmy LED (12V, 24V czy 48V) posiadają wbudowane rezystory ograniczające prąd, co sprawia, że są one w pełni przystosowane do pracy przy stałym napięciu.

Dobór właściwego zasilacza to nie tylko kwestia technicznych parametrów, ale przede wszystkim bezpieczeństwa elektroniki i ochrony diod przed przedwczesnym przepaleniem. Jeśli planujesz sterowanie jasnością oświetlenia, warto sięgnąć po urządzenia z funkcją ściemniania. Na rynku bez trudu znajdziesz modele współpracujące z zewnętrznymi sterownikami, obsługujące popularne standardy, takie jak:

• sterowanie 0/1-10V,
• ściemnianie fazowe TRIAC,
• zaawansowany protokół DALI.

Solidny zasilacz powinien być nie tylko wydajny, ale również wyposażony w zabezpieczenia przeciwzwarciowe i przeciążeniowe, co znacząco przekłada się na trwałość całej instalacji. Unikaj stosowania modeli stałoprądowych w standardowych obwodach taśmowych – mogą one nieodwracalnie uszkodzić strukturę diod i doprowadzić do błędnego działania całego systemu oświetleniowego.

Kiedy łączyć taśmy LED szeregowo, a kiedy równolegle?

W profesjonalnych instalacjach oświetleniowych kluczowe jest, aby odcinki taśm LED były podłączone równolegle do zasilacza. W praktyce oznacza to poprowadzenie osobnego przewodu do każdego fragmentu taśmy bezpośrednio z wyjścia zasilacza lub specjalnego punktu rozdziału. Takie rozwiązanie pozwala na równomierny rozkład napięcia w całym układzie, co eliminuje uporczywe spadki napięcia i gwarantuje, że diody świecą jednakowo jasno na całej długości, nawet w przypadku długich odcinków.

Warto unikać łączenia szeregowego, czyli montowania taśm „jedna za drugą”, ponieważ nieuchronnie prowadzi to do spadków napięcia i widocznych różnic w intensywności światła. Problem ten staje się szczególnie uciążliwy w instalacjach 12 V, 24 V czy 48 V, których całkowita długość przekracza 5–7,5 metra. Jeśli planujesz rozbudowany system, świetnym trikiem na utrzymanie stałej jasności jest doprowadzenie zasilania z obu stron taśmy równocześnie.

Zasada równoległego podłączania dotyczy również sterowników RGB oraz CCT. Każdy moduł powinien mieć własną linię zasilającą, co nie tylko gwarantuje stabilną polaryzację, ale przede wszystkim zapewnia urządzeniom odpowiednią moc do efektywnej pracy. Pamiętaj, aby przed zakupem zasilacza zsumować moc wszystkich odbiorników i uwzględnić bezpieczny zapas.

Stosując topologię równoległą, nie tylko chronisz diody przed przegrzewaniem się wynikającym z niestabilnych parametrów prądowych, ale także znacząco wydłużasz żywotność całej instalacji.

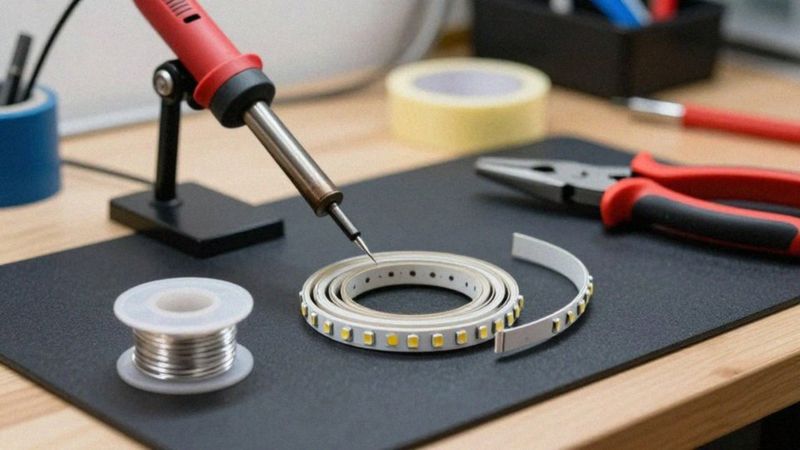

Jak lutować i łączyć taśmy LED?

Skracanie taśmy LED wymaga precyzji – cięcie musisz wykonać dokładnie w wyznaczonych punktach, zazwyczaj oznaczonych ikoną nożyczek co trzeci lub szósty moduł. Gdy już dopasujesz odpowiednią długość, pamiętaj o dokładnym oczyszczeniu i odtłuszczeniu miedzianych styków. To prosty krok, który gwarantuje, że cyna trwale połączy się z podłożem.

Przy lutowaniu przykładaj przewody o odpowiednim przekroju prosto do padów, nakładając niewielką ilość spoiwa. Kluczem do sukcesu jest sprawne operowanie rozgrzanym grotem; szybkie nagrzanie punktu zapobiegnie przegrzaniu diod i chroni delikatną warstwę klejącą. Jeśli nie dysponujesz lutownicą, śmiało sięgnij po wygodne złączki typu snap-on lub kostki zaciskowe, które pozwalają na bezinwazyjny montaż bez narażania elektroniki na wysoką temperaturę.

Nieważne, na którą metodę się zdecydujesz, zawsze kontroluj polaryzację, łącząc plus z plusem, a minus z odpowiednim biegunem ujemnym. W systemach RGB zachowaj szczególną czujność, dopasowując kolory przewodów do oznaczeń naniesionych na taśmę. Każdy punkt styku warto dodatkowo zabezpieczyć rurką termokurczliwą lub taśmą izolacyjną.

Finalnie, najlepiej umieścić gotowe odcinki w profilu aluminiowym. Działa on jak radiator, skutecznie odprowadzając ciepło i wydłużając tym samym okres eksploatacji urządzenia. W razie potrzeby zastosuj dodatkowe uchwyty montażowe, które ustabilizują konstrukcję i dadzą Ci pewność, że taśma nie odklei się po czasie.

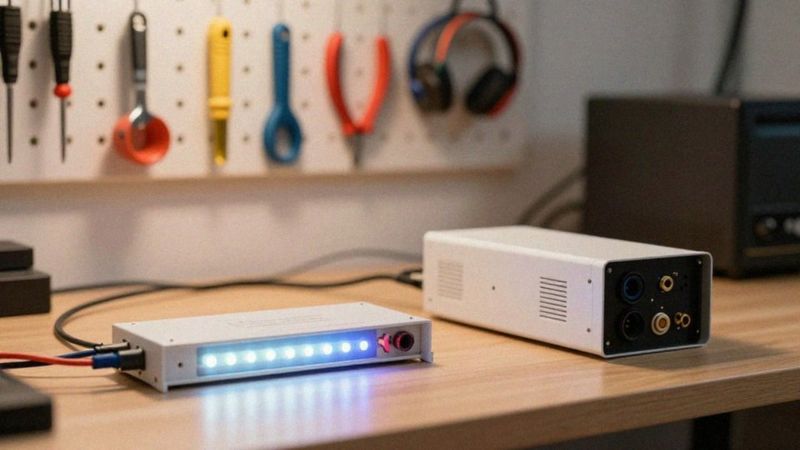

Jak podłączyć sterownik RGB do zasilacza?

Podczas instalacji oświetlenia wielokolorowego kluczowym elementem jest zasilacz, który zasila sterownik odpowiadający za zarządzanie barwą i intensywnością światła diod. Aby cały układ funkcjonował bez zarzutu, zachowaj porządek w instalacji i zadbaj o stabilność połączeń.

Przewody wyjściowe (OUTPUT) przechodzące z zasilacza należy wpiąć do wejść sterownika oznaczonych jako POWER lub INPUT. Zwróć przy tym szczególną uwagę na polaryzację: plus z zasilacza musi trafić do plusa w sterowniku, a minus do minusa.

Wydajność prądowa zasilacza powinna być ściśle dopasowana do sumarycznej mocy taśmy LED oraz sterownika, przy czym warto zawsze zostawić pewną rezerwę mocy, co zwiększy bezpieczeństwo i żywotność komponentów.

Samo podłączenie taśmy odbywa się poprzez złącza LED lub OUTPUT na sterowniku. Pamiętaj, aby przewody sterujące (R, G, B, a w przypadku wersji RGBW także W) połączyć z właściwymi ścieżkami na taśmie, nie zapominając o wspólnym zasilaniu (+).

W bardziej rozbudowanych instalacjach, korzystających z kilku sterowników, najlepiej sprawdzi się połączenie równoległe do głównego zasilania. Taka metoda skutecznie eliminuje ryzyko spadków napięcia, które mogłyby prowadzić do nierównomiernego świecenia poszczególnych sekcji.

Zanim aktywujesz system, upewnij się, że nigdzie nie występuje zwarcie. Po włączeniu zasilania warto przetestować płynność zmiany kolorów za pomocą pilota lub dedykowanej aplikacji. Jeśli zauważysz migotanie, przyczyną zazwyczaj jest zbyt niska moc zasilacza albo niedbałe połączenia.

Na koniec, jeśli Twój sterownik współpracuje ze ściemniaczem typu 0-10V lub TRIAC, zawsze upewnij się, że zasilacz posiada kompatybilną funkcjonalność zgodnie z wytycznymi producenta.

Jak bezpiecznie montować i testować taśmę LED?

Prawidłowy montaż oświetlenia LED zaczyna się od przygotowania podłoża – musi być gładkie, suche oraz dokładnie odtłuszczone, co zagwarantuje trwałość klejenia. Kiedy powierzchnia jest gotowa, usuń warstwę zabezpieczającą z taśmy i precyzyjnie dociśnij pasek do wybranego miejsca. Jeśli obawiasz się, że w pewnych punktach instalacja może nie trzymać się wystarczająco mocno, warto sięgnąć po dodatkowe uchwyty bądź mechaniczne wsporniki.

Pamiętaj, aby zawsze umieszczać diody w profilach aluminiowych. Metalowa listwa pełni funkcję radiatora, który skutecznie odprowadza ciepło, chroniąc układ przed przegrzaniem i przedłużając jego życie. W warunkach podwyższonej wilgotności, takich jak łazienki czy tarasy, koniecznie wybieraj komponenty z oznaczeniem IP65+ i szczelnie zabezpieczaj końcówki dedykowanymi zaślepkami.

Gdy wszystko jest już na miejscu, czas na testy. Podłącz zasilacz do sieci, pamiętając o zabezpieczeniu obwodu wyłącznikiem różnicowoprądowym. Warto zmierzyć napięcie na krańcach paska, by wykluczyć niebezpieczne spadki mocy. Jeśli światło migocze, problem najpewniej leży w zbyt słabym zasilaczu, który nie radzi sobie z obciążeniem.

Najczęstszą przyczyną awarii są luźne styki – jeśli je dostrzeżesz, najlepiej je przelutuj i solidnie zaizoluj. Na koniec sprawdź, czy przekrój przewodów jest odpowiedni, a sam zasilacz pracuje cicho i bez nadmiernego grzania. Wskazówka na przyszłość: zawsze testuj instalację przed trwałym zabudowaniem oświetlenia, aby uniknąć konieczności demontażu w razie wykrycia usterki.
