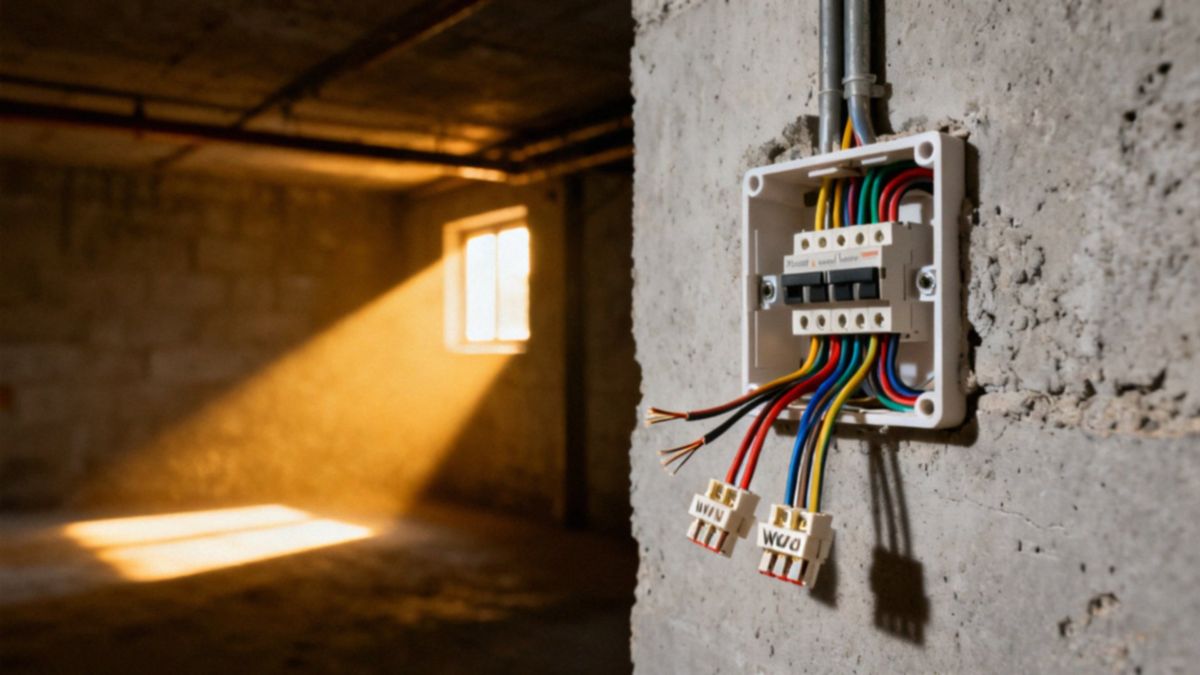

Jak podłączyć dwie lampy do jednej kostki? Przewodnik krok po kroku

Jak podłączyć dwie lampy do jednej kostki?

Zanim przystąpisz do łączenia dwóch lamp, pamiętaj o absolutnej podstawie: wyłącz zasilanie na głównych bezpiecznikach. Dla pewności warto jeszcze sprawdzić obecność prądu w przewodach przy pomocy próbnika napięcia.

Cały proces rozpoczyna się od odpowiedniego przygotowania kabli, czyli:

• zdjęcia izolacji z ich końcówek,
• użycia nowoczesnych złączek typu WAGO,
• rozdzielenia fazy (L) oraz przewodu neutralnego (N).

Jeden z otworów w złączce przeznaczamy na zasilanie, a pozostałe na przewody fazowe pochodzące bezpośrednio z lamp. Identyczną procedurę wykonujemy dla przewodu neutralnego, dbając o to, by każda żyła pewnie osiadła w zacisku. Nie możemy zapominać o bezpieczeństwie, dlatego przewody ochronne (PE) zawsze wymagają oddzielnego połączenia w osobnej złączce. Solidny, pewny styk we wszystkich szybkozłączkach to fundament bezpiecznej instalacji, która posłuży bezawaryjnie przez długi czas.

Jakie przewody i narzędzia będą potrzebne?

Standardowy zestaw montażowy opiera się na trzyżyłowym przewodzie YDYp, który integruje żyłę fazową, neutralną oraz ochronną. Jeżeli jednak Twoim celem jest niezależne sterowanie poszczególnymi punktami świetlnymi, konieczne będzie sięgnięcie po wariant czterożyłowy, umożliwiający obsługę dwóch odrębnych obwodów.

Do samej instalacji najlepiej wykorzystać sprawdzone złączki elektryczne, w szczególności szybkozłączki typu WAGO, które zapewniają pewne i trwałe połączenie elementów. W Twoim przyborniku nie może zabraknąć:

• izolowanego śrubokręta,
• ściągacza do precyzyjnego usuwania osłony,
• klasycznych szczypiec.

Po zakończeniu montażu warto zweryfikować poprawność układu, używając w tym celu multimetru lub indukcyjnego próbnika napięcia. Pamiętaj, aby przed przystąpieniem do działań przejrzeć instrukcję dołączoną do oprawy i skompletować wszystkie akcesoria. Stosowanie certyfikowanych elementów oraz zachowanie zasad BHP to klucz do stworzenia sprawnej i niezawodnej instalacji, która posłuży Ci przez długie lata.

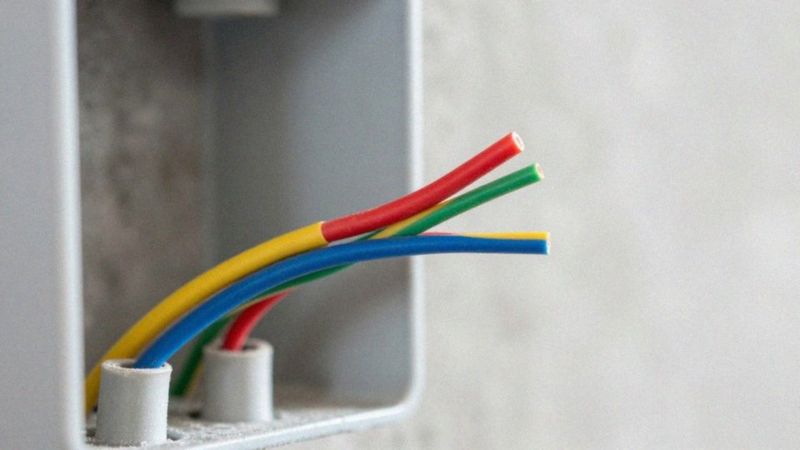

Kiedy zastosować przewód 4-żyłowy zamiast 3-żyłowego?

Zastosowanie przewodu czterożyłowego umożliwia niezależne sterowanie dwiema grupami świateł za pomocą podwójnego przełącznika. To rozwiązanie eliminuje konieczność układania dodatkowej linii od rozdzielnicy, co okazuje się niezwykle wygodne przy montażu zaawansowanych żyrandoli czy lamp dwuobwodowych.

W takim układzie dwie żyły pełnią rolę niezależnych faz, podczas gdy pozostałe dwie odpowiadają za:

• przewód neutralny,
• przewód ochronny PE.

Wybór tego typu okablowania jest szczególnie rekomendowany, gdy planujemy rozbudowę instalacji o inteligentne systemy sterowania, takie jak przekaźniki czy moduły zdalne. Urządzenia te wymagają nie tylko stałego zasilania, ale również dedykowanej żyły sygnałowej. Co więcej, w przypadku ciasnych puszek sufitowych, kabel czterożyłowy znacząco ułatwia uporządkowanie obwodów.

Choć standardowy przewód trzyżyłowy w zupełności wystarcza do zasilenia pojedynczego punktu świetlnego, to w bardziej złożonych projektach warto postawić na większą funkcjonalność, jaką oferuje czwarta żyła, zachowując przy tym porządek w instalacji.

Gdzie i jak łączyć przewody fazowe i neutralne?

Prawidłowy montaż instalacji w puszce to przede wszystkim kwestia logicznego podziału obwodów. Złota zasada jest jasna: żyła fazowa musi trafiać bezpośrednio na wyłącznik, co daje nam pełną kontrolę nad oświetleniem. Gdy prąd opuści łącznik, kierujemy go bezpośrednio do punktów świetlnych.

Jeśli instalacja opiera się na układzie dwuprzewodowym i chcemy, aby obie lampy świeciły jednocześnie, wystarczy połączyć zasilanie z przewodami fazowymi obu opraw. Pamiętaj jednak, że standardowy wyłącznik jednobiegunowy nigdy nie powinien przerywać przewodu neutralnego (N). Zamiast tego, wszystkie „neutralne” zbiegają się w jednym punkcie, tworząc tzw. wspólny węzeł.

W praktyce najlepiej sprawdzą się tu:

• szybkozłączki typu WAGO,
• klasyczne kostki,
• które zapewniają solidną, zamkniętą pętlę dla przepływu prądu powrotnego.

Od tej reguły mamy jeden wyjątek: wyłącznik dwubiegunowy. W tym przypadku konstrukcja urządzenia wymaga, aby przez jego wnętrze przechodziły zarówno żyła fazowa, jak i neutralna. Kluczową kwestią jest również bezpieczeństwo, o którym przypomina przewód ochronny (PE). Musi on być trwale podłączony nie tylko do uziemienia instalacji, ale przede wszystkim do metalowych elementów obudowy oprawy.

Aby uniknąć groźnego iskrzenia czy strat napięcia, poświęć chwilę na precyzyjne dokręcenie zacisków lub poprawne dociśnięcie zatrzasków. Oczywiście fundamentem każdej pracy jest wyłączenie zasilania całego obwodu przed otwarciem puszki. Trzymaj się też sztywno kolorystyki kabli – dzięki temu późniejsza naprawa czy diagnostyka instalacji będzie banalnie prosta.

Jak uzyskać niezależne włączanie przy podwójnym włączniku?

Jeśli chcesz niezależnie sterować dwoma źródłami światła, najprostszym rozwiązaniem jest montaż podwójnego łącznika świecznikowego. Mechanizm ten posiada cztery zaciski, z których jeden, oznaczony jako L, przyjmuje wspólne zasilanie. Pozostałe dwa wyjścia odpowiadają za doprowadzenie prądu do konkretnych lamp, co umożliwia ich osobne włączanie i wyłączanie.

W sytuacjach, gdy układanie nowych kabli jest utrudnione lub niemożliwe, z pomocą przychodzą nowoczesne systemy radiowe. Zestaw oparty na przekaźniku FW-R2P oraz nadajniku FW-WS2 pozwala na bezprzewodowe sterowanie oświetleniem z poziomu pilota lub estetycznego przycisku ściennego. To duża wygoda, ponieważ pozwala uniknąć kucia tynków i prowadzenia instalacji wewnątrz ścian.

Warto jednak pamiętać, że sam przekaźnik musi być stale podłączony do zasilania, podczas gdy komendy przesyłane są drogą radiową. W tradycyjnych instalacjach, wykorzystujących przewód czterożyłowy, zasilanie trafia na wejście L włącznika, a dwie pozostałe żyły kierują fazę bezpośrednio do punktów świetlnych. Dzięki takiemu podziałowi przerwanie obwodu na jednym z zacisków skutecznie wygasza wybraną lampę, nie wpływając przy tym na działanie drugiej.

Pamiętaj, że każda ingerencja w elektrykę wymaga przestrzegania rygorystycznych zasad bezpieczeństwa. Podczas pracy upewnij się, że wszystkie styki są solidnie dokręcone, co zagwarantuje niezawodną pracę instalacji przez długie lata.

Jak przetestować i zabezpieczyć podłączenie lamp?

Zanim na dobre zamkniesz puszkę, upewnij się, że każdy przewód trafił na swoje miejsce. Najlepiej użyj multimetru lub próbniku indukcyjnym, aby sprawdzić, czy po włączeniu klawiszy w obwodzie faktycznie pojawia się napięcie. Jeśli każda lampa zapala się zgodnie z przeznaczeniem, masz pewność, że montaż podwójnego włącznika przebiegł pomyślnie. Nie zapomnij przy tym skontrolować ciągłości uziemienia oraz upewnić się, że między żyłami nie powstało żadne zwarcie.

Do finalnego łączenia przewodów najlepiej nadają się:

• złączki typu WAGO,
• inne atestowane szybkozłączki.

Zapewniają one solidny styk i niwelują ryzyko poluzowania się kabli w przyszłości. Wszystkie połączenia starannie upchnij w puszce, dbając o odpowiednią izolację. Pamiętaj też o dopasowaniu przekroju żył do planowanego obciążenia oraz sprawdzeniu, czy zainstalowane w rozdzielnicy zabezpieczenia mają właściwą charakterystykę.

Jeśli instalacja ma umożliwiać ściemnianie światła, sięgnij wyłącznie po osprzęt dedykowany do technologii LED. W systemach ze zdalnym sterowaniem zadbaj z kolei o nieprzerwane zasilanie odbiornika i jego ochronę przed przeciążeniem. Miłym akcentem końcowym będzie przygotowanie prostej instrukcji dla domowników, która rozwieje wątpliwości dotyczące obsługi nowych włączników.

Pamiętaj, że bezpieczeństwo to priorytet: każdą pracę wykonuj przy wyłączonym zasilaniu, używając wyłącznie narzędzi z odpowiednią izolacją. W razie jakichkolwiek niejasności, zawsze lepiej zasięgnąć rady wykwalifikowanego elektryka.
