Jak podłączyć łącznik krzyżowy? Krok po kroku do prawidłowej instalacji

Co to jest łącznik krzyżowy i do czego służy?

Łącznik krzyżowy to kluczowy element wyposażenia, który pozwala sterować jednym źródłem światła z trzech lub większej liczby punktów. Urządzenie to, pracujące w standardowej instalacji 230V, montuje się pomiędzy dwoma klasycznymi łącznikami schodowymi. Taka konfiguracja doskonale sprawdza się w:

• przestronnych wnętrzach,
• długich korytarzach,
• rozbudowanych klatkach schodowych.

Gwarantując niezawodne działanie bez konieczności inwestowania w skomplikowane sterowniki czy przekaźniki elektroniczne, mechanizm odpowiada za przełączanie torów przewodów fazowych pomiędzy włącznikami schodowymi. Jako ogniwo pośrednie, rozwiązanie to znacząco podnosi funkcjonalność domowej sieci elektrycznej oraz codzienny komfort mieszkańców. Planując montaż, należy jednak pamiętać o przestrzeganiu wszelkich zasad bezpieczeństwa pracy z napięciem 230V, ze szczególnym uwzględnieniem poprawnego podłączenia wszystkich żył przewodu zasilającego.

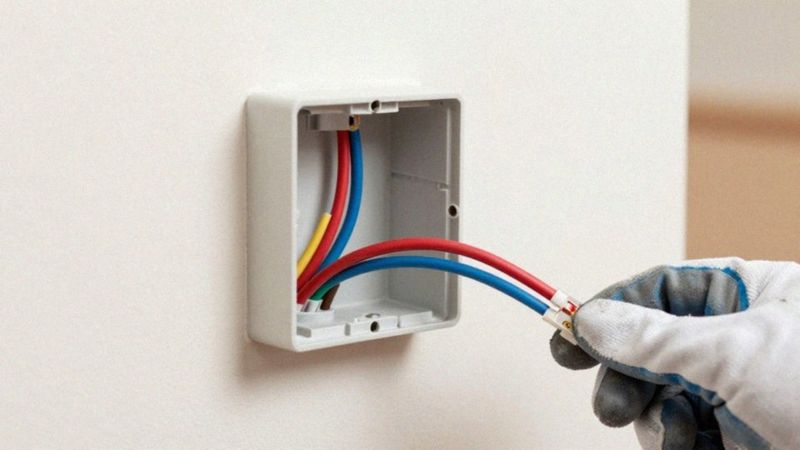

Jak podłączyć łącznik krzyżowy krok po kroku?

Zanim chwycisz za narzędzia, dla własnego bezpieczeństwa odetnij zasilanie na tablicy rozdzielczej. Koniecznie sprawdź testerem czy w przewodach faktycznie nie ma napięcia.

Przygotuj odpowiedni zestaw:

• przewody YDY lub YDYp o przekroju 3x1,5 mm2,
• sprawdzone złączki Wago,
• jeden łącznik krzyżowy,
• dwa łączniki schodowe.

Pracę zacznij od wpięcia przewodu fazowego L do wejścia pierwszego łącznika schodowego. Z jego wyjść poprowadź kable krosowe do terminali łącznika krzyżowego. Wewnątrz puszki wykorzystaj złączki Wago, by spiąć ze sobą przewody neutralne N i ochronne PE. Pamiętaj, aby nie wprowadzać ich bezpośrednio do mechanizmu włącznika – w ten sposób zachowasz ciągłość obwodu ochronnego.

Kolejny krok to wyprowadzenie pozostałych przewodów krosowych z wyjść krzyżowego do wejść drugiego łącznika schodowego. Ostatni wolny zacisk połącz z przewodem idącym bezpośrednio do lampy. Gdy zamontujesz już osprzęt i przykręcisz ramki, możesz bezpiecznie przywrócić prąd.

Przetestuj działanie oświetlenia z każdego z trzech punktów, by upewnić się, że wszystko działa bez zarzutu. Jeśli czujesz się niepewnie w temacie instalacji elektrycznych, nie wahaj się poprosić o wsparcie fachowca z odpowiednimi uprawnieniami. Takie rozwiązanie pozwoli uniknąć kosztownych pomyłek i zagwarantuje bezpieczeństwo całej instalacji.

Jaki schemat połączeniowy dla trzech punktów sterowania?

Klasyczny schemat sterowania oświetleniem z trzech punktów opiera się na prostym połączeniu dwóch łączników schodowych umieszczonych na końcach układu oraz jednego krzyżowego w środku. Do wykonania takiej instalacji najlepiej sprawdzają się przewody typu YDY 4x1,5 mm2, które zapewniają niezbędne dwie żyły krosowe łączące poszczególne elementy.

Całość konfiguracji zaczynamy od podpięcia przewodu fazowego L do wejścia pierwszego przełącznika schodowego. Z niego dwa przewody krosowe kierujemy bezpośrednio do zacisków wejściowych łącznika krzyżowego, z którego wychodzi kolejna para żył, biegnąca już do drugiego urządzenia schodowego. Stamtąd sygnał sterujący trafia już bezpośrednio do Punktu świetlnego.

Pamiętaj, aby przewody neutralny N oraz ochronny PE poprowadzić bezpośrednio do oprawy, z pominięciem mechanizmów łączników. Dla zapewnienia trwałości i pełnej ciągłości obwodów warto wykorzystać profesjonalne złączki instalacyjne w puszkach.

Choć istnieją różne warianty montażowe, które można dopasować do specyfiki konkretnej instalacji, solidność wykonania wszystkich styków pozostaje kluczowa dla bezawaryjnej pracy całego systemu sterowania.

Jak podłączyć łącznik krzyżowy z łącznikami schodowymi?

Montaż łącznika krzyżowego w układzie schodowym zaczyna się od wyznaczenia dwóch skrajnych punktów sterowania. Kluczową rolę grają tu dwa łączniki schodowe – pierwszy z nich przejmuje zasilanie fazowe, podczas gdy drugi odpowiada za przesłanie sygnału bezpośrednio do oprawy oświetleniowej. Pomiędzy nimi wpinamy łącznik krzyżowy, którego zadaniem jest zmiana kierunku prądu w przewodach krosowych.

Aby poprawnie połączyć całość, z każdego wyłącznika schodowego należy wyprowadzić dwie żyły krosowe do odpowiednich zacisków w module krzyżowym. Warto pamiętać, że ten ostatni nie wymaga bezpośredniego zasilania fazowego ani przewodu neutralnego, gdyż działa wyłącznie jako przełącznik wewnątrz swojej puszki. Precyzja przy łączeniu przewodów jest tutaj kluczowa, by uniknąć usterek w późniejszej eksploatacji.

Do scalania przewodów w puszkach najlepiej wykorzystać złączki Wago, które gwarantują trwałość i pewność styków. Pamiętaj, że przewody neutralne oraz ochronne prowadzi się bezpośrednio do punktu świetlnego, z pominięciem mechanizmów łączników.

Jeśli planujesz rozbudowę instalacji o ściemniacze lub przekaźniki bistabilne, przetestuj układ pod pełnym obciążeniem. W sytuacji, gdy oświetlenie LED zacznie niepożądanie migotać, konieczny może okazać się montaż dodatkowego kondensatora. Na samym końcu sprawdź płynność działania wszystkich trzech punktów sterowania, by mieć pewność, że wszystko działa zgodnie z planem.

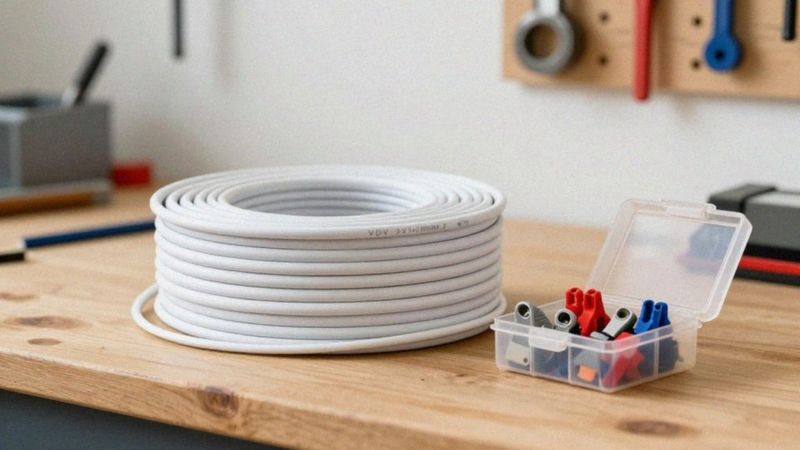

Jakie przewody wybrać do instalacji schodowej?

W typowych instalacjach oświetleniowych, w tym w układach schodowych, podstawą jest stosowanie przewodów YDY o przekroju 1,5 mm2. Wybór konkretnego modelu zależy głównie od liczby żył wymaganych do sprawnej komunikacji między punktami sterowniczymi. Wersja 3x1,5 mm2 wystarcza w miejscach, gdzie musimy doprowadzić fazę, neutralny (N) oraz ochronny (PE). Gdy jednak potrzebujemy dodatkowych połączeń między łącznikami, sięgamy po wariant 4x1,5 mm2, pamiętając o przemyślanym planowaniu tras w puszkach.

Przekrój 1,5 mm2 zapewnia w pełni stabilną pracę obwodu przy standardowym napięciu 230V, także w rozbudowanych układach z łącznikami schodowymi i krzyżowymi. Kluczowa jest dokładność – każdą żyłę fazową oraz sterującą należy połączyć precyzyjnie, by uniknąć awarii w działaniu oświetlenia. Najlepszym rozwiązaniem w puszkach montażowych są złączki typu Wago, które gwarantują trwałość i bezpieczeństwo bez konieczności lutowania.

Przy bardziej skomplikowanych projektach z dużą liczbą punktów sterowania, warto zadbać o czytelne oznaczenia przewodów, co znacząco ułatwi ewentualny serwis w przyszłości. Jeśli planujesz instalację nowoczesnych opraw LED lub ściemniaczy, koniecznie sprawdź wytyczne producenta dotyczące kompatybilności osprzętu. Czasami niezawodne działanie wymaga zastosowania dodatkowych filtrów lub kondensatorów.

Jak zamontować łącznik krzyżowy w puszce?

Zacznij od wyboru puszki montażowej o głębokości minimum 60 mm. Taki zapas przestrzeni swobodnie pomieści zarówno mechanizm łącznika, jak i niezbędny zapas przewodów. Jeśli pracujesz w technologii suchej zabudowy, pamiętaj o użyciu specjalistycznych puszek przeznaczonych do płyt gipsowo-kartonowych, a w sufitach podwieszanych sprawdzaj, czy trasa kablowa nie koliduje z metalowym stelażem.

Po wprowadzeniu kabli do puszki, zdejmij izolację z końcówek żył na odcinku zalecanym przez producenta, co zazwyczaj wynosi od 10 do 12 mm. Do spięcia przewodów neutralnych oraz ochronnych wykorzystaj złączki typu Wago i umieść je głęboko w tylnej części puszki, zanim zaczniesz montować sam mechanizm. Żyły sterujące połącz zgodnie z oznaczeniami na łączniku krzyżowym, pamiętając o precyzyjnym rozróżnieniu styków wejściowych i wyjściowych.

W przypadku metalowych obudów absolutnym priorytetem jest poprawne uziemienie puszki, co gwarantuje pełne bezpieczeństwo użytkowania. Zanim na stałe przykręcisz osprzęt, ułóż przewody wewnątrz tak, by nie wywierały nacisku na mechanizm. Dzięki temu unikniesz naprężeń, które mogłyby utrudnić dokładny montaż ramki i klawiszy.

W trakcie dalszych prac wykończeniowych warto zabezpieczyć wnętrze puszki, aby uchronić delikatne styki przed pyłem budowlanym czy resztkami tynku. Na koniec, gdy włączysz zasilanie, przeprowadź test poprawności działania punktów sterowania. Jeśli na jakimkolwiek etapie poczujesz niepewność lub projekt okaże się bardziej złożony, poproś o odbiór prac wykwalifikowanego elektryka. Fachowiec nie tylko zweryfikuje stabilność połączeń, ale także pewność izolacji całego systemu.

Jakie są najczęstsze błędy przy podłączeniu łącznika krzyżowego?

Prace elektryczne wymagają szczególnej ostrożności, ponieważ drobne niedopatrzenia mogą skutkować poważnym zagrożeniem. Podstawą jest każdorazowe odcięcie zasilania w rozdzielnicy przed przystąpieniem do jakichkolwiek działań. Zawsze warto dodatkowo sprawdzić za pomocą próbnika, czy instalacja jest faktycznie wyłączona.

Wielu błędów można uniknąć, dbając o właściwe połączenie żył. Pomylenie przewodu fazowego z neutralnym lub ochronnym często kończy się awarią. Jeśli planujesz montaż oświetlenia sterowanego z kilku punktów, pamiętaj, że:

• łącznik krzyżowy wymaga współpracy z dwoma łącznikami schodowymi – bez tego układ po prostu nie zadziała,
• staranność wykonania styków jest kluczowa,
• luźne połączenia lub rezygnacja z certyfikowanych złączek, takich jak Wago, prowadzą do przerywanego przepływu energii,
• w systemach LED daje to o sobie znać poprzez irytujące migotanie,
• trzymanie się schematów w zaciskach jest istotne,
• błędne podpięcie przewodów krosowych uniemożliwia poprawne sterowanie światłem,
• stosowany osprzęt, na przykład ściemniacz, musi być kompatybilny z wybranymi oprawami,
• użycie zbyt cienkich przewodów znacząco obniża żywotność całej instalacji.

Jeśli czujesz, że zakres prac przewyższa Twoje umiejętności, nie ryzykuj i zleć zadanie elektrykowi. Profesjonalista nie tylko poprawnie wykona połączenia, ale też zadba o przejrzyste oznaczenie przewodów, co znacznie ułatwi ewentualną późniejszą konserwację. Solidność na etapie montażu to najlepsza inwestycja w bezpieczne i bezawaryjne oświetlenie na długie lata.
