Jak podłączyć wyłącznik światła podwójny? Krok po kroku instrukcja

Co to jest podwójny wyłącznik światła?

Podwójny włącznik światła to niepozorne, ale niezwykle praktyczne rozwiązanie, które pozwala zarządzać dwoma niezależnymi obwodami z poziomu jednego punktu. Konstrukcja oparta na dwóch klawiszach umożliwia wygodne sterowanie:

• wybranymi sekcjami żyrandola,
• różnymi strefami oświetlenia wewnątrz pomieszczenia.

Proces instalacji wymaga odpowiedniego przygotowania okablowania – kluczowe jest doprowadzenie przewodu fazowego do wspólnego zacisku oraz podłączenie dwóch wyjść, oznaczonych jako L1 i L2. Takie rozwiązanie nie tylko poprawia funkcjonalność wnętrza, ale także sprzyja oszczędzaniu energii poprzez dostosowanie jasności do aktualnych potrzeb.

Współczesne modele oferują znacznie więcej niż tylko podstawową obsługę, kusząc elegancją i dodatkowymi funkcjami, takimi jak:

• delikatne podświetlenie LED,
• możliwość ściemniania.

Pamiętaj jednak, że solidny i poprawny montaż to fundament, który gwarantuje pełne bezpieczeństwo użytkowania Twojej domowej instalacji elektrycznej.

Jak krok po kroku podłączyć podwójny wyłącznik światła?

Pracę nad instalacją zawsze zaczynaj od odcięcia dopływu prądu w danym obwodzie. Dla własnego bezpieczeństwa koniecznie sprawdź miernikiem, czy w przewodach faktycznie nie ma napięcia. Po upewnieniu się, że miejsce jest bezpieczne, przejrzyj zawartość puszki, identyfikując:

• przewód fazowy (L),
• linię neutralną (N),
• ochronną (PE),
• dwa wyjścia na oświetlenie (L1 i L2).

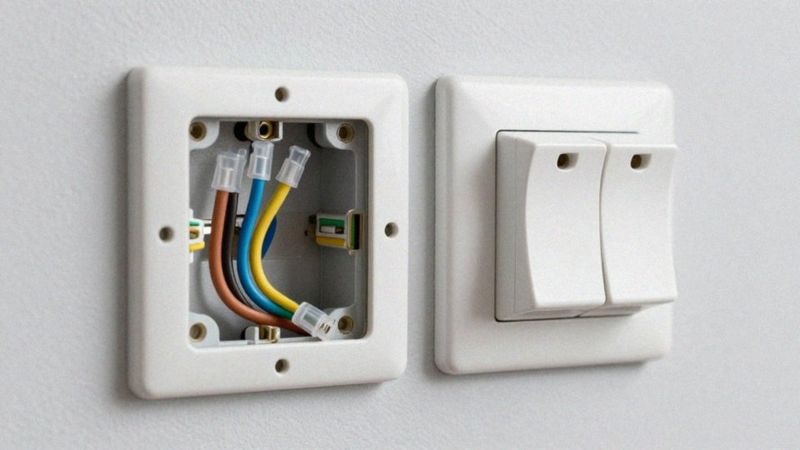

Faza powinna trafić do zacisku oznaczonego jako L, natomiast kable prowadzące do lamp umieść w portach L1 i L2 – dzięki temu każdy klawisz będzie obsługiwał konkretne źródło światła. Pamiętaj, że żyły neutralne należy połączyć ze sobą wewnątrz puszki za pomocą odpowiednich złączek, pomijając przy tym sam mechanizm przełącznika. Jeżeli w instalacji przewidziano żyłę ochronną, nie zapomnij spiąć jej z uziemieniem oprawy. Gdy wszystkie kable znajdą się na swoich miejscach, starannie dokręć zaciski, aby uniknąć problemów z poluzowanymi stykami w przyszłości.

Teraz wystarczy już tylko umieścić osprzęt w puszce, założyć maskownicę i klawisze. Po włączeniu bezpieczników wykonaj szybki test, by sprawdzić, czy przyciski poprawnie reagują na włączanie światła. Podczas montażu używaj wyłącznie certyfikowanych złączek i unikaj niepotrzebnych modyfikacji okablowania poza wyznaczonymi punktami.

Jakie narzędzia przygotować do montażu podwójnego wyłącznika światła?

Podstawowy zestaw do montażu podwójnego włącznika światła opiera się na kilku sprawdzonych elementach. Twoją bazą powinny być izolowane śrubokręty – zarówno płaskie, jak i krzyżakowe – zaprojektowane do bezpiecznej pracy z instalacjami elektrycznymi. Kluczowym krokiem przed uruchomieniem jakichkolwiek prac jest użycie próbnika napięcia lub multimetru; musisz mieć absolutną pewność, że w obwodzie nie ma prądu.

Do precyzyjnego przygotowania końcówek żył najlepiej sprawdzą się:

• profesjonalne ściągacze izolacji,
• solidne szczypce uniwersalne.

Jeśli chcesz uzyskać naprawdę trwałe połączenia przewodów fazowych i neutralnych wewnątrz puszki, postaw na wygodne szybkozłączki. W sytuacjach wymagających mostkowania przydadzą się natomiast starannie przygotowane krótkie odcinki kabla. Kompletny osprzęt, czyli mechanizm wyłącznika wraz z ramką i klawiszami, powinien być dopasowany do rodzaju puszki – podtynkowej bądź natynkowej.

Warto mieć pod ręką:

• taśmę izolacyjną,
• etykiety, które ułatwią późniejszą identyfikację instalacji.

Jeśli chcesz znacząco przyspieszyć cały proces, śmiało sięgnij po wkrętarkę z odpowiednim bitem. Nigdy nie lekceważ ochrony osobistej. Izolowane rękawice i okulary ochronne to absolutne minimum, jeśli zależy Ci na własnym bezpieczeństwie. Pamiętaj, aby korzystać wyłącznie z certyfikowanych narzędzi i materiałów idealnie skrojonych pod parametry Twojej sieci domowej. W pracy z elektryką rozsądek i ostrożność są zawsze najważniejsze.

Jak rozpoznać przewody L i N?

W nowoczesnych instalacjach elektrycznych obowiązuje przejrzysty system kodowania kolorami, który znacznie ułatwia pracę. Przewód fazowy oznaczany jest kolorem:

• brązowym,
• czarnym,
• szarym,

neutralny zawsze pozostaje niebieski, a ochronny wyróżnia się charakterystyczną zielono-żółtą barwą. W budynkach starszego typu warto jednak zachować szczególną czujność, gdyż standardy kolorystyczne bywały tam traktowane znacznie luźniej.

Zanim przystąpisz do jakichkolwiek działań, koniecznie upewnij się, czy w danym przewodzie płynie prąd. Użyj do tego próbniku napięcia lub multimetru, przykładając sondę do odsłoniętej miedzianej części żyły – oczywiście dopiero po włączeniu bezpieczników. Wynik na mierniku szybko rozwieje wątpliwości co do obecności fazy. Pamiętaj, aby po zakończeniu testów niezwłocznie odciąć zasilanie.

Jeśli masz do czynienia z niejasnymi oznaczeniami lub ich całkowitym brakiem, sięgnij po dokumentację techniczną budynku. Pamiętaj, że w puszkach łączników przewody neutralne zazwyczaj nie kończą się na samym mechanizmie, lecz biegną bezpośrednio do opraw oświetleniowych, podczas gdy to żyły fazowe reagują na próbnik.

Dobrą praktyką, która zaprocentuje przy kolejnych remontach, jest trwałe opisanie przewodów przy użyciu etykiet lub kolorowych taśm izolacyjnych. Dzięki temu w przyszłości unikniesz niepotrzebnego zamieszania. Do momentu potwierdzenia statusu każdego kabla urządzeniem pomiarowym, zawsze traktuj go tak, jakby był pod napięciem – to podstawa bezpieczeństwa, o której nie wolno zapominać.

Jak podłączyć podwójny wyłącznik w instalacji 3- i 4-żyłowej?

W instalacji trójżyłowej do puszki trafia przewód fazowy L oraz dwa wyjścia, oznaczone jako L1 i L2, przy czym neutralny N podłącza się bezpośrednio do lampy. Zasilanie L należy wpiąć do wspólnego zacisku przełącznika, natomiast pozostałe dwa przewody skierować do portów wyjściowych prowadzących do konkretnych źródeł światła.

Sytuacja zmienia się w układzie czterożyłowym, gdzie pojawia się czwarty przewód. Pełni on rolę żyły ochronnej PE lub umożliwia realizację bardziej rozbudowanych funkcji sterowania oświetleniem. Warto pamiętać, że przewody N oraz PE nie powinny przechodzić przez sam mechanizm wyłącznika – należy je połączyć wewnątrz puszki za pomocą solidnych złączek.

W przypadku uziemienia kluczowe jest zachowanie ciągłości połączenia. Najważniejszą zasadą instalacyjną jest doprowadzanie do styków wyłącznika wyłącznie przewodów fazowych. Jeśli korzystasz z instalacji czterożyłowej, użyj dodatkowego przewodu zgodnie z jego pierwotnym przeznaczeniem, co zagwarantuje prawidłowe uziemienie oprawy.

W razie jakichkolwiek wątpliwości dotyczących układu kabli lub ich oznaczeń warto wykonać test ciągłości multimetrem; pozwoli to sprawnie uniknąć pomyłek podczas montażu. Pamiętaj, że przewód ochronny PE musi być trwale zmostkowany z zaciskami uziemiającymi lampy, gdyż tylko to zapewnia pełne bezpieczeństwo przed porażeniem prądem.

Kiedy i jak łączyć przewód ochronny PE?

Zielono-żółty przewód ochronny PE pełni w instalacji elektrycznej funkcję gwaranta bezpieczeństwa, łącząc metalowe elementy opraw oświetleniowych z uziemieniem. Kluczowe jest zachowanie pełnej ciągłości tego obwodu, co w praktyce realizuje się przy użyciu specjalnych złączek montażowych wewnątrz puszki instalacyjnej. To właśnie stamtąd odchodzi odnoga prowadząca do lampy, a w sprzęcie wyposażonym w zacisk ochronny – także do mechanizmu łącznika.

Sytuacja wygląda nieco inaczej, gdy mamy do czynienia z wyłącznikiem w obudowie z tworzywa sztucznego. Jeśli brakuje w nim dedykowanego punktu podłączeniowego, przewód PE pomija ten element i biegnie bezpośrednio do źródła światła, pozostając spiętym jedynie w puszce. Należy przy tym kategorycznie unikać łączenia czy mostkowania żyły ochronnej z przewodem neutralnym N, chyba że wymaga tego konkretna norma techniczna.

Przed przystąpieniem do jakichkolwiek modyfikacji należy bezwzględnie odciąć zasilanie. Po zakończeniu prac instalatorskich niezbędne są pomiary sprawdzające ciągłość uziemienia. Takie testy dają nam pewność, że wszystko działa zgodnie z planem, skutecznie eliminując ryzyko pojawienia się niebezpiecznego napięcia na metalowej obudowie w razie uszkodzenia izolacji.

Jak przetestować podwójny wyłącznik i naprawić usterki?

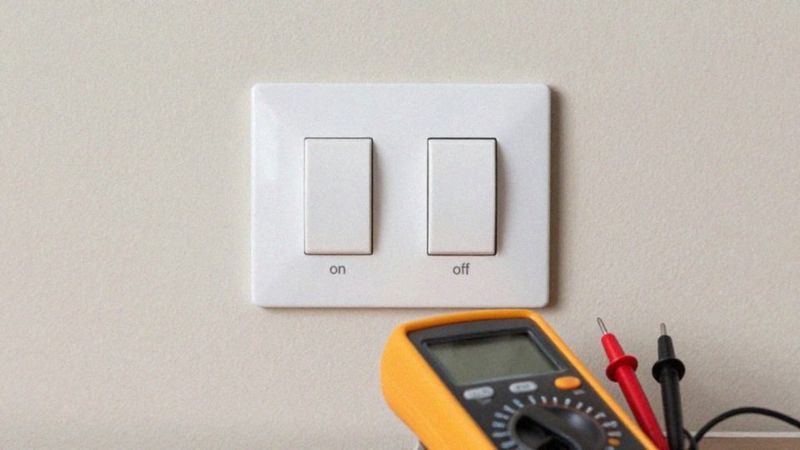

Kiedy przywrócisz już zasilanie, pora sprawdzić, czy wszystkie klawisze włącznika działają poprawnie. Przy pomocy miernika lub próbnika napięcia zweryfikuj, czy każdy z nich odpowiedzialny jest za odpowiedni obwód. Pamiętaj, aby potwierdzić obecność napięcia na zacisku wejściowym L oraz wyjściach L1 i L2 w momencie aktywacji przycisku.

Większość awarii ma podłoże czysto mechaniczne. Jeśli oświetlenie pozostaje ciemne, sprawdź, czy faza na pewno trafiła do wspólnego zacisku oraz czy przewody wychodzące są stabilnie zamocowane. Zdarza się też, że klawisze działają odwrotnie – w takim przypadku wystarczy zamienić miejscami przewody wpięte do L1 i L2.

Gdy światło migocze lub świeci zbyt słabo, przyczyna zazwyczaj tkwi w:

• luźnych stykach,
• niepewnym połączeniu w przewodzie neutralnym.

Zauważone iskrzenie to sygnał alarmowy: natychmiast odłącz prąd, dokręć poluzowany osprzęt, a jeśli mechanizm wygląda na uszkodzony, po prostu go wymień. Brak napięcia na zacisku L sugeruje natomiast problem z bezpiecznikiem lub dalszą linią zasilającą.

Pamiętaj, że wszelkie eksperymenty przy instalacji wymagają użycia izolowanych narzędzi i zachowania bezwzględnych zasad bezpieczeństwa. Jeśli napotkasz na bardziej nietypowe błędy, nie ryzykuj i zgłoś się do fachowca. Dzięki systematycznemu sprawdzaniu ciągłości kabli i starannym połączeniom, wyeliminujesz niemal każdą usterkę eksploatacyjną.
