Włącznik nożny — jak podłączyć i jakie przewody wybrać?

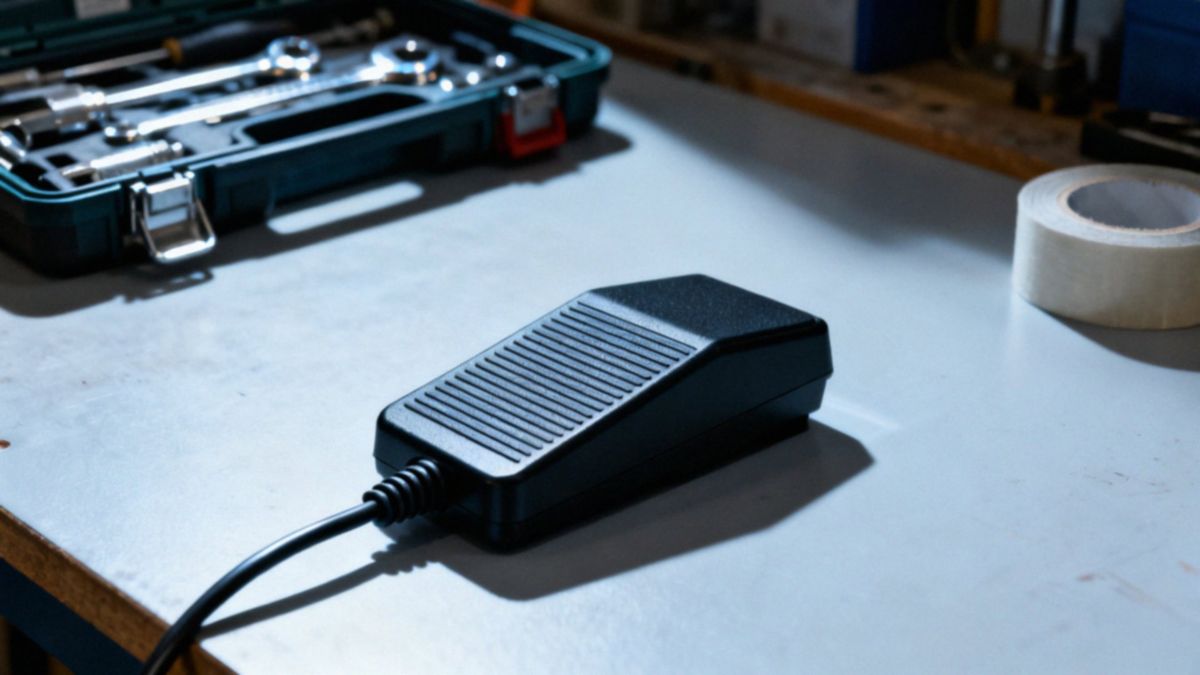

Co to jest włącznik nożny i jak działa?

Włącznik nożny, często nazywany po prostu pedałem, to rozwiązanie pozwalające na sterowanie obwodem elektrycznym bez angażowania dłoni. Urządzenie reaguje na nacisk stopy na specjalną, zwykle poliwęglanową powierzchnię. W jego wnętrzu znajdziemy styki typu NO oraz NC, które odpowiadają za otwieranie i zamykanie przepływu prądu.

Gdy urządzenie znajduje się w spoczynku, styki NO pozostają rozwarte, blokując zasilanie, podczas gdy styki NC zachowują ciągłość obwodu. Sytuacja zmienia się w momencie dociśnięcia pedału: styki NO zwierają się, uruchamiając podłączony sprzęt, a styki NC zostają rozłączone. Sposób działania zależy jednak od wybranego trybu pracy:

• wersje monostabilne wracają do stanu wyjściowego zaraz po zdjęciu stopy,
• warianty bistabilne zachowują aktywność aż do ponownego impulsu.

Wybierając konkretny model, warto zwrócić uwagę na parametry techniczne, takie jak:

• dopuszczalne napięcie,
• obciążalność prądowa, która dla popularnego wariantu FS4 wynosi maksymalnie 10 A.

Dostępne na rynku konstrukcje mogą być jedno- lub dwubiegunowe, co dodatkowo zwiększa elastyczność ich zastosowań. Dzięki dużej ergonomii i wygodzie użytkowania trafiają one do wielu branż – od medycyny i poligrafii po codzienne prace warsztatowe. Kluczem do sprawnego działania systemu jest jednak zawsze właściwe dopasowanie urządzenia do specyfiki sterowanego obwodu oraz wymagań prądowych maszyny.

Jak podłączyć włącznik nożny do lampy?

Zanim chwycisz za narzędzia, koniecznie odłącz główne zasilanie – bezpieczeństwo przede wszystkim. W przypadku prostej instalacji dwużyłowej, skup się wyłącznie na przewodzie fazowym (zazwyczaj brązowym lub czarnym). Wepnij go do jednego z zacisków włącznika, a z drugiego poprowadź bezpośrednio do oprawki żarówki. Pamiętaj, że niebieski przewód neutralny powinien ominąć włącznik i trafić prosto do lampy.

Jeśli Twoja instalacja posiada trzecią żyłę, czyli żółto-zielony przewód ochronny, podłącz go do obudowy lampy, o ile znajdziesz tam punkt uziemienia. Podczas prac montażowych starannie odizoluj końcówki kabli na odcinku około 5-10 milimetrów i upewnij się, że każda śruba w listwie zaciskowej jest mocno dokręcona. Warto też rzucić okiem, czy przekrój przewodu dobrze pasuje do dławików wtyczki oraz obudowy włącznika.

Gdy wszystko znajdzie się na swoim miejscu, przeprowadź szybki przegląd wizualny. Sprawdź dokładnie, czy żadne przewody nie wystają niebezpiecznie i czy izolacja wygląda na nienaruszoną. Dopiero wtedy możesz podłączyć wtyczkę do gniazdka i przetestować przełącznik. Jeśli po wciśnięciu pedału żarówka rozbłysła, oznacza to, że obwód został prawidłowo zamknięty. Pamiętaj jednak: jeśli jakikolwiek etap montażu budzi Twoje wątpliwości, nie ryzykuj porażenia prądem – lepiej wezwij do pomocy doświadczonego elektryka.

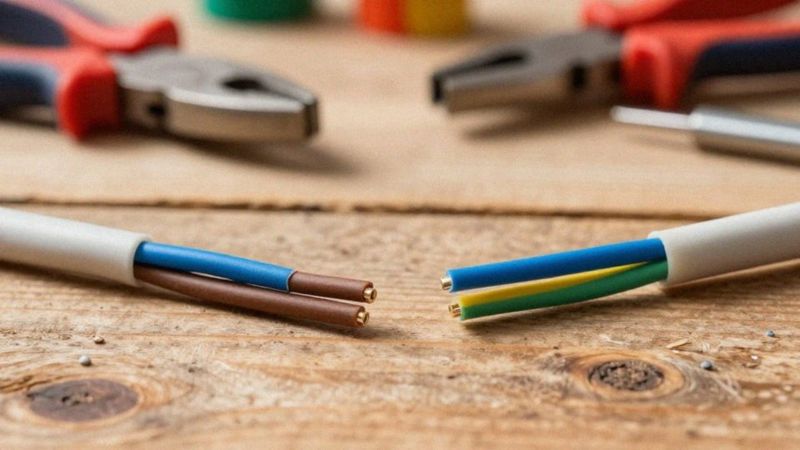

Jakie przewody wybrać: 2-żyłowe czy 3-żyłowe?

Wybór między instalacją dwu- a trzyżyłową sprowadza się przede wszystkim do poziomu bezpieczeństwa, jaki chcesz zapewnić domownikom. Układ dwużyłowy, bazujący tylko na przewodzie fazowym i neutralnym, wystarczy jedynie do zasilenia urządzeń w drugiej klasie ochronności, które nie wymagają uziemienia. W takim systemie prąd płynie w prostym zamkniętym obiegu.

Tymczasem nowoczesne standardy wymagają instalacji trzyżyłowej, która zawiera dodatkowy przewód ochronny PE, wyróżniający się charakterystyczną żółto-zieloną barwą. Ta trzecia linia jest kluczowa, gdy korzystasz z urządzeń w metalowych obudowach lub narażonych na uszkodzenia. Łączy ona masę sprzętu z uziemieniem, co drastycznie ogranicza ryzyko porażenia prądem, zgodnie z obecnymi wymogami europejskimi.

Przy planowaniu prac technicznych nie zapomnij o doborze odpowiedniego przekroju przewodów; musi być on ściśle dopasowany do mocy urządzeń, które będziesz podłączać. Pamiętaj też o czytelnej kolorystyce:

• brązowy lub czarny to faza,
• niebieski to przewód neutralny,
• zielono-żółty zarezerwowano dla ochrony.

Jeśli wciąż korzystasz ze starej instalacji dwużyłowej, warto zaplanować jej modernizację. To inwestycja, która pozwoli Ci w pełni wykorzystać zabezpieczenia nowoczesnego sprzętu AGD i RTV.

Jak odczytać styki NO i NC na schemacie?

Styk NO, czyli normalnie otwarty, w stanie spoczynku przerywa obwód, który zamyka się dopiero po naciśnięciu przełącznika. Odwrotnie działa styk NC, który w swojej naturalnej pozycji zachowuje ciągłość, rozłączając ją dopiero w momencie aktywacji pedału. Na dokumentacji technicznej bez trudu odróżnisz je po symbolach:

• NO rysuje się jako rozwartą linię,
• NC przypomina dwa punkty trwale ze sobą połączone.

W razie wątpliwości warto zajrzeć do legendy lub szczegółowego opisu zacisków. W praktyce monterskiej przewody wyjściowe ze styków NO najczęściej trafiają do obwodów wymagających chwilowego załączenia, takich jak cewka stycznika. Planując instalację, kluczowe jest jednak nie tylko dobranie odpowiedniego typu styku, ale przede wszystkim sprawdzenie jego obciążalności. Przekroczenie parametrów znamionowych określonych przez producenta może bowiem doprowadzić do awarii. Aby zweryfikować poprawność montażu, najprościej wykonać test napięcia – jeśli urządzenie reaguje po wciśnięciu pedału, masz pewność, że prawidłowo wykorzystałeś styk typu NO. Na koniec upewnij się, że zaciski odpowiedzialne za przełączanie fazy są właściwie sparowane z punktami L i N zasilacza. To absolutna podstawa, by cały układ sterowania działał bezpiecznie i bez zarzutu.

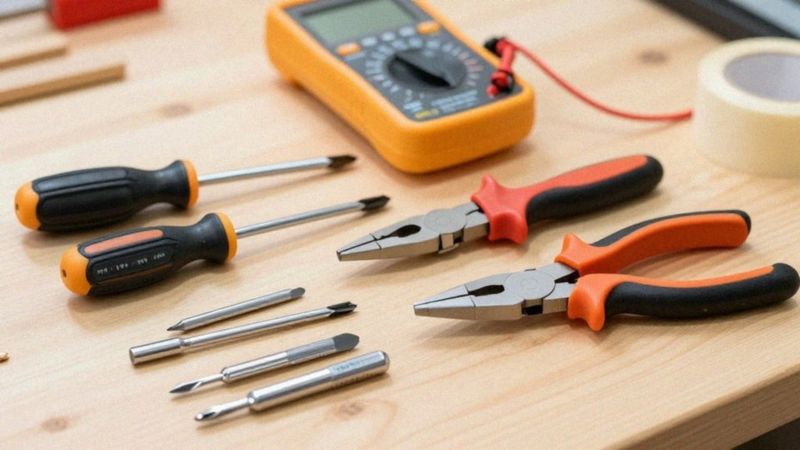

Jakie narzędzia będą potrzebne do montażu?

Montaż włącznika nożnego wymaga odpowiedniego przygotowania i właściwych narzędzi, które zagwarantują bezpieczeństwo oraz trwałość połączeń. Zadbaj przede wszystkim o solidny zestaw izolowanych śrubokrętów, zarówno płaskich, jak i krzyżakowych, bez których poprawne osadzenie przewodów w kostkach będzie niemożliwe. Twój przybornik montera warto uzupełnić o:

• ściągacz izolacji lub ostry nożyk,
• szczypce uniwersalne,
• zaciskarkę do konektorów,
• multimetr lub miernik napięcia – to klucz do sprawdzenia obwodu przed podaniem prądu,
• lutownicę, jeśli projekt zakłada lutowane łączenia.

Zadbaj również o akcesoria montażowe, takie jak wkręty, opaski zaciskowe czy oznaczniki, które pozwolą sprawnie uporządkować instalację. W przypadku montażu wewnątrz obudów szczególnie przyda się komplet kluczy nasadowych. Pamiętaj o własnym komforcie i ochronie – rękawice izolacyjne oraz okulary ochronne to absolutne minimum. Przed przystąpieniem do jakichkolwiek działań bezwzględnie odetnij zasilanie. Zwróć też baczną uwagę na dopasowanie konektorów do przekroju przewodu, co zapewni niezawodny styk elektryczny na lata. Jeśli instalacja dotyczy urządzeń przemysłowych, choćby sterowania silnikiem, zawsze miej pod ręką dokumentację techniczną, która precyzyjnie wyjaśnia sposób działania stycznika w danym układzie.

Czy włącznik nożny wymaga uziemienia?

Wybór odpowiedniego systemu uziemienia zależy głównie od specyfiki urządzenia oraz otoczenia, w którym będzie ono eksploatowane. W przypadku nieskomplikowanych sterowników zamkniętych w obudowach izolacyjnych, takich jak poliwęglan, stosowanie przewodu ochronnego bywa zbędne. Takie rozwiązania spotykamy zazwyczaj w domowych instalacjach dwużyłowych, gdzie urządzenia drugiej klasy ochronności zachowują pełne bezpieczeństwo bez potrzeby wykorzystywania trzeciej żyły.

Zupełnie inaczej podchodzi się do tego w warunkach przemysłowych czy profesjonalnych. Europejskie normy są w tej kwestii rygorystyczne:

• jeśli włącznik posiada metalową obudowę,
• jeśli jest częścią infrastruktury takiej jak maszyny produkcyjne,
• jeśli jest aparaturą medyczną bądź elektronarzędziami.

Podłączenie przewodu PE staje się wymogiem. Jego zadaniem jest spięcie metalowych części z punktem uziemiającym, co skutecznie chroni przed porażeniem w sytuacji przebicia izolacji. Zawsze warto zaglądać do dokumentacji technicznej dostarczonej przez producenta. Jeśli na obudowie znajduje się dedykowany zacisk, koniecznie należy doprowadzić do niego uziemienie.

W starszym budownictwie, gdzie instalacja jest ograniczona do dwóch przewodów, dobrym krokiem jest modernizacja układu lub inwestycja w sprzęt o podwójnej izolacji. W razie jakichkolwiek wątpliwości dotyczących bezpieczeństwa twojej instalacji, zachęcamy do kontaktu z wykwalifikowanym elektrykiem, który profesjonalnie oceni stan techniczny systemu i pomoże w dobraniu właściwego osprzętu.

Jak podłączyć włącznik nożny do sterowania silnikiem?

Bezpośrednie podłączanie włącznika nożnego do silnika jest nie tylko błędem technicznym, ale przede wszystkim poważnym zagrożeniem. Wysokie natężenie prądu podczas rozruchu może trwale wypalić delikatne styki przełącznika. Zamiast tego, wykorzystaj pedał wyłącznie jako element sterujący cewką stycznika. W takim układzie sygnał z wyjścia NO włącznika podaje napięcie na zacisk A2 cewki, podczas gdy główny prąd zasilający silnik płynie przez wytrzymałe styki robocze stycznika trójfazowego. W efekcie, naciśnięcie pedału aktywuje cewkę, która zamyka obwód główny, uruchamiając maszynę.

Przy instalacji w urządzeniach przemysłowych – takich jak prasy czy maszyny drukarskie – kieruj się kilkoma kluczowymi zasadami:

• odseparuj obwód sterowniczy od obwodu mocy,
• zainstaluj wyłącznik główny wraz z odpowiednimi zabezpieczeniami przeciążeniowymi,
• upewnij się, że parametry elektryczne cewki stycznika są dopasowane do możliwości włącznika,
• sporządzaj czytelną dokumentację z uwzględnieniem przycisków bezpieczeństwa typu „emergency stop”,
• przed montażem odetnij zasilanie i użyj izolowanych narzędzi.

Po zakończeniu prac sprawdź, czy silnik startuje bez oporów, a stycznik natychmiast odłącza zasilanie po puszczeniu pedału. Unikaj typowych wpadek, jak zamiana styków NO z NC czy stosowanie zbyt cienkich przewodów, które mogą prowadzić do niebezpiecznego przegrzania układu. W razie jakichkolwiek wątpliwości, dla własnego bezpieczeństwa poproś o weryfikację schematu wykwalifikowanego elektryka.
