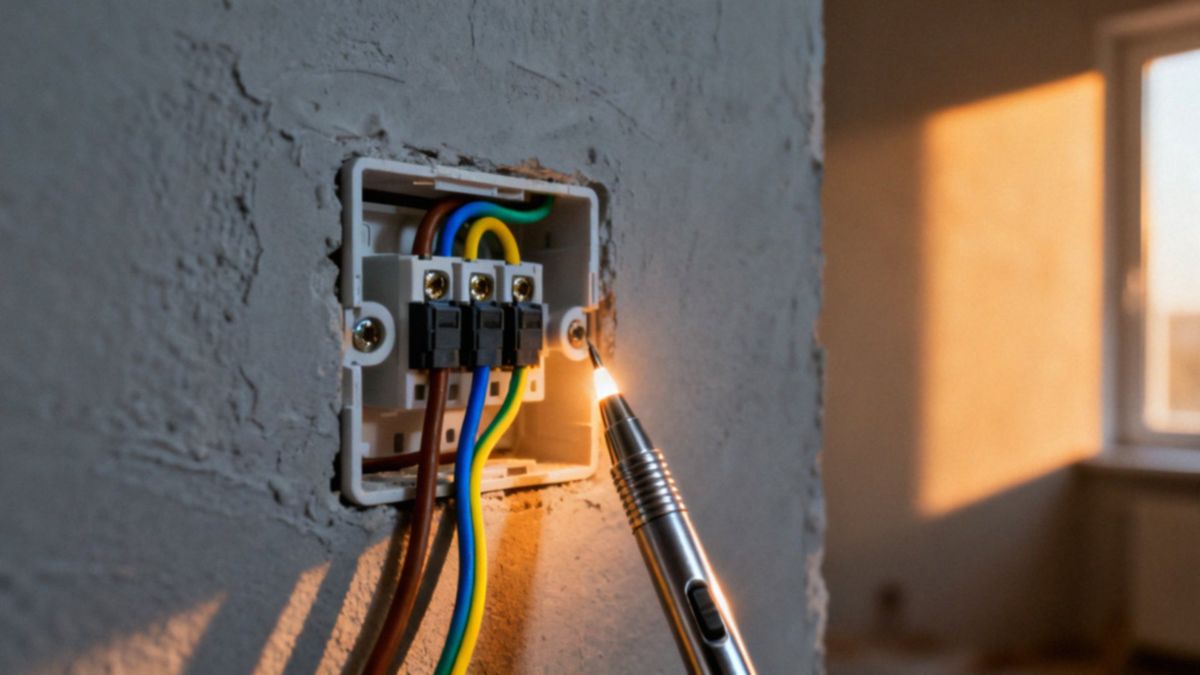

Jak podłączyć lampę do trzech przewodów? Praktyczny poradnik krok po kroku

Jak podłączyć lampę do trzech przewodów?

Podłączanie lampy do trzyżyłowej instalacji zaczyna się od właściwego dopasowania kolorów:

• brązowy lub czarny przewód fazowy L wymaga połączenia z odpowiadającym mu kablem w oprawie,
• niebieski przewód neutralny N musi być połączony z analogicznym przewodem lampy,
• żółto-zielony przewód ochronny PE koniecznie trzeba wpiąć do zacisku uziemienia metalowej obudowy.

Jeśli montujesz żyrandol z kilkoma żarówkami, najczęściej stosuje się połączenie równoległe. Wystarczy zebrać wszystkie fazy lampy w jednej kostce lub złączce typu Wago i wyprowadzić je do sufitowej fazy, postępując identycznie w przypadku przewodów neutralnych. Taka staranność gwarantuje, że światło będzie działać bezawaryjnie przez długi czas.

Czasami instalacja składa się z czterech przewodów, co otwiera drogę do dzielonego sterowania sekcjami oświetlenia – dzięki temu możesz włączać tylko wybrane punkty świetlne. Podczas prac elektrycznych postaw na sprawdzone złączki, co wyeliminuje ryzyko powstawania niebezpiecznych luzów na stykach.

Przed ostatecznym przykręceniem lampy do sufitu, koniecznie upewnij się za pomocą multimetru lub próbnika napięcia, czy wszystkie połączenia zostały wykonane poprawnie.

Jak bezpiecznie wyłączyć i zabezpieczyć zasilanie?

Aby bezpiecznie pracować z instalacją elektryczną, zacznij od odcięcia zasilania w domowej rozdzielnicy – wystarczy użyć wyłącznika głównego lub wyłączyć konkretny obwód. Po odcięciu prądu koniecznie zweryfikuj stan przewodów przy użyciu:

• próbnika napięcia,
• testera,
• multimetru.

Upewnij się, że w kablach wystających z sufitu nie ma energii, przykładając do nich końcówkę urządzenia pomiarowego. Pamiętaj o zasadach BHP i poinformuj domowników o swoich działaniach, a na rozdzielnicy umieść wyraźne oznaczenie, by nikt przypadkiem nie przywrócił zasilania w trakcie Twojej pracy. Używaj wyłącznie izolowanych narzędzi i zadbaj o stabilne podparcie, na przykład solidną drabinę. Odsłonięte końce przewodów warto zabezpieczyć taśmą izolacyjną lub kostką, co skutecznie minimalizuje ryzyko niechcianego zwarcia. Jeśli cokolwiek w układzie budzi Twoje wątpliwości, przerwij prace i poproś o pomoc profesjonalnego elektryka. Gdy montaż dobiegnie końca, włącz zasilanie i przetestuj działanie układu. Sprawdź, czy ścienny włącznik reaguje prawidłowo – brak iskrzenia oraz brak podejrzanego zapachu to sygnał, że wszystko wykonałeś poprawnie i instalacja jest w pełni bezpieczna.

Jakie narzędzia są potrzebne do montażu lampy?

Zabierając się za montaż lampy, musisz przede wszystkim zadbać o właściwe narzędzia, które gwarantują nie tylko precyzję, ale i pełne bezpieczeństwo pracy. Nieodzownym elementem zestawu powinny być:

• izolowane wkrętaki – zarówno płaskie, jak i krzyżakowe,
• próbnik lub multimetr cyfrowy,
• specjalistyczny ściągacz izolacji oraz obcinaczki,
• szczypce uniwersalne,
• wiertarka oraz odpowiednio dobrane kołki montażowe.

Samo łączenie kabli najwygodniej wykonać za pomocą złączek typu Wago lub klasycznych kostek, pamiętając o zabezpieczeniu całości taśmą izolacyjną. Przy zawieszaniu ciężkich żyrandoli warto mieć pod ręką drugą osobę, która pomoże utrzymać sprzęt, podczas gdy Ty dokręcisz stabilny uchwyt dostarczony przez producenta. Nie zapominaj o komforcie i BHP – solidna drabina to podstawa, a założenie rękawic izolowanych oraz okularów ochronnych to bezpieczny standard, którego nie powinno zabraknąć w żadnym domowym warsztacie.

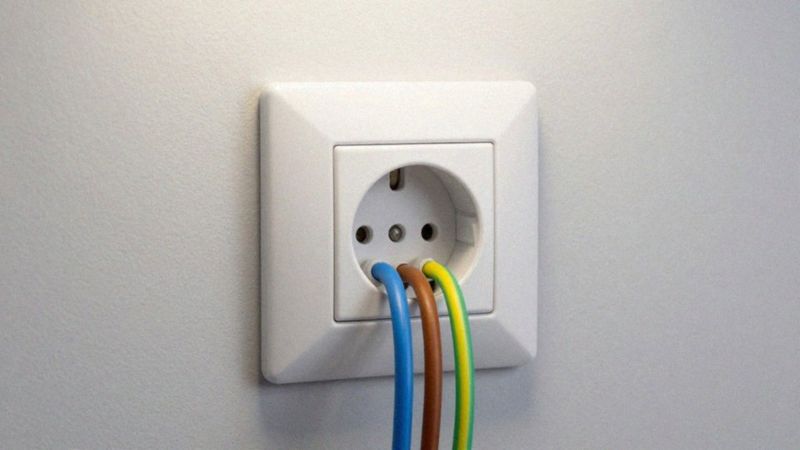

Jak rozpoznać przewód fazowy i neutralny?

Współczesne standardy europejskie znacznie upraszczają pracę przy instalacjach elektrycznych, wprowadzając czytelne oznaczenia kolorystyczne żył. Przewód neutralny (N) zawsze wyróżnia kolor niebieski, natomiast ochronny (PE) jednoznacznie identyfikujemy jako żółto-zielony. Fazę (L) najczęściej rozpoznamy po brązowej lub czarnej izolacji. Należy jednak pamiętać, że w budynkach sprzed lat obowiązywały zupełnie inne zasady, dlatego widząc przewody białe lub czerwone, musisz zachować szczególną czujność.

Nigdy nie polegaj wyłącznie na wyglądzie kabli w starej instalacji. Najprostszym sposobem na szybką weryfikację fazy jest użycie próbniku napięcia. Jeśli po dotknięciu żyły kontrolka się zaświeci, oznacza to, że masz do czynienia z napięciem 230 V. Przewód neutralny z kolei nie powinien wywołać żadnej reakcji urządzenia. Dla większej precyzji warto sięgnąć po multimetr cyfrowy, który pozwoli dokładnie zmierzyć potencjał każdej żyły względem ziemi.

W razie jakichkolwiek wątpliwości najpewniejszym rozwiązaniem jest sprawdzenie ciągłości obwodu aż do samej rozdzielnicy. Po zakończeniu identyfikacji koniecznie opisz końcówki przewodów, co zaoszczędzi mnóstwo czasu podczas ewentualnych prac serwisowych w przyszłości. Dobra dokumentacja „na żywo” to najlepsza ochrona przed pomyłkami montażowymi.

Jak podłączyć przewód ochronny PE?

Żółto-zielony przewód ochronny PE to kluczowy element każdej instalacji, odpowiadający za nasze bezpieczeństwo przed porażeniem w razie awarii izolacji. Jeśli w twoim suficie znajduje się taki przewód, koniecznie podłącz go do:

• styku ochronnego lampy,
• specjalnego punktu uziemienia na metalowym uchwycie montażowym – ten ostatni powinien być zawsze oznaczony czytelnym międzynarodowym symbolem.

Aby połączenie było trwałe i bezpieczne, warto wykorzystać solidną kostkę śrubową lub sprawdzoną szybkozłączkę typu Wago. Często zdarza się jednak, że z sufitu wychodzą tylko dwie żyły: fazowa oraz neutralna. W takiej sytuacji zabezpiecz przewód uziemiający lampy za pomocą końcówki izolacyjnej i pozostaw go niepodłączonego – to standardowe rozwiązanie zgodne z wytycznymi producentów. Pod żadnym pozorem nie łącz wtedy żyły PE z neutralną.

Dla własnego spokoju warto zweryfikować poprawność uziemienia przy pomocy omomierza, sprawdzając ciągłość połączenia aż do szyny zbiorczej w rozdzielni. Jeśli budynek nie posiada dedykowanego przewodu ochronnego, a wymogi bezpieczeństwa narzucają jego obecność, najlepiej zlecić modernizację fachowcowi. Pamiętaj, że przestrzeganie lokalnych norm technicznych to jedyny sposób, by cieszyć się w pełni bezpiecznym oświetleniem w domu.

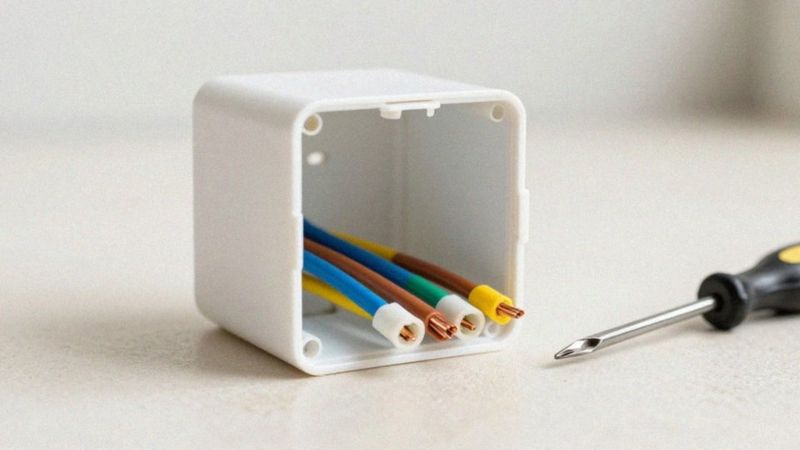

Jak łączyć przewody żyrandola w kostce instalacyjnej?

W każdym otworze kostki połączeniowej umieść po dwa przewody: jeden odchodzący od instalacji sufitowej, a drugi zasilający lampę. Kluczowe jest zachowanie zgodności kolorystycznej oraz funkcyjnej żył, niezależnie od tego, czy korzystasz z klasycznych złączek śrubowych, czy nowoczesnych szybkozłączek typu Wago.

• brązowe przewody fazowe lampy muszą zostać połączone z fazą instalacji (L),
• niebieskie, pełniące funkcję neutralną, należy wpiąć do przewodu (N).

Jeśli stawiasz na montaż śrubowy, zadbaj, aby odizolowane końcówki wchodziły w otwory na głębokość około 10–12 mm. Po solidnym dokręceniu śrub koniecznie sprawdź stabilność połączenia, lekko pociągając za kable. W przypadku szybkozłączek Wago upewnij się, że przewód wszedł do samego końca, a metalowe części nie wystają na zewnątrz.

Jeżeli Twój żyrandol umożliwia podział na niezależne sekcje świecenia, musisz odpowiednio przypisać poszczególne obwody sterujące do faz. Pamiętaj, aby każda strefa połączenia była w pełni zabezpieczona przed odsłonięciem fragmentów żył. Finalnie ukryj wszystkie przewody w puszce montażowej; ochroni to instalację przed przypadkowym uszkodzeniem mechanicznym.

Prawidłowo wykonane połączenia równoległe to gwarancja, że oświetlenie w Twoim domu będzie działać niezawodnie przez długie lata.

Jak przetestować podłączenie lampy multimetrem?

Zanim na dobre przykręcisz żyrandol do sufitu, warto upewnić się, że wszystko zostało połączone poprawnie. Przywróć zasilanie i sięgnij po multimetr ustawiony na pomiar napięcia zmiennego (~230 V). Przyłóż sondy najpierw do przewodów:

• fazowego (L),
• neutralnego (N),
• fazowego i ochronnego (PE).

Jeśli w obu miejscach zobaczysz około 230 V, to znaczy, że prąd dociera do opraw tak, jak powinien. Dla pewności możesz wspomóc się izolowanym testerem napięcia. Gdy wstępne próby wypadły pomyślnie, odetnij dopływ prądu. Teraz czas na dokładniejszy test układu. Przełącz miernik w tryb omomierza i sprawdź rezystancję między żyłą fazową a neutralną – urządzenie nie powinno pokazywać zera ani wartości wskazujących na zwarcie. Przy okazji upewnij się, że uziemienie działa bez zarzutu, mierząc ciągłość przewodu ochronnego od metalowej obudowy lampy aż do szyny PE w rozdzielnicy.

Jeśli po montażu żyrandol nie świeci, najpierw wyłącz zasilanie, a potem dokładnie obejrzyj styki w kostce, szukając przerw w obwodzie. Nie zaszkodzi też sprawdzić, czy włącznik ścienny oraz poszczególne sekcje oświetlenia pracują tak, jak zakładałeś. Pamiętaj, że jeśli w trakcie testów miernik pokazuje podejrzane wyniki, czujesz zapach spalenizny lub zauważysz uszkodzoną izolację, natychmiast przerwij pracę. W takiej sytuacji najlepiej wezwać elektryka, aby nie ryzykować uszkodzenia całej instalacji.
