Jak podłączyć LED do włącznika światła? Praktyczny poradnik krok po kroku

Jak podłączyć taśmę LED do włącznika światła?

Montaż taśmy LED warto rozpocząć od solidnego przygotowania, podłączając zasilacz 230V/12V do obwodu sterowanego włącznikiem ściennym. Zanim jednak przejdziesz do prac, dla własnego bezpieczeństwa wyłącz zasilanie w rozdzielni i upewnij się próbnikiem napięcia, że prąd faktycznie nie płynie.

Kluczowe połączenia wymagają uwagi:

• przewód fazowy (L) musi przechodzić przez włącznik, z którego trafia bezpośrednio na wejście AC zasilacza,
• przewody neutralny (N) oraz ochronny (PE) doprowadzamy do urządzenia z pominięciem wyłącznika.

Cały układ obniża napięcie do bezpiecznych 12V lub 24V, zasilając taśmę po stronie wtórnej. Planując instalację w łazience czy kuchni, pamiętaj o zakupie hermetycznego modelu o klasie szczelności IP65 lub wyższej. Zadbaj też o staranną izolację wszystkich styków oraz dobierz moc zasilacza do łącznej długości oraz poboru energii diod – to gwarancja ich długiej i bezawaryjnej pracy.

Gdy upewnisz się, że wszystko jest podłączone poprawnie, możesz włączyć bezpiecznik i cieszyć się nowym oświetleniem uruchamianym prosto ze ściany.

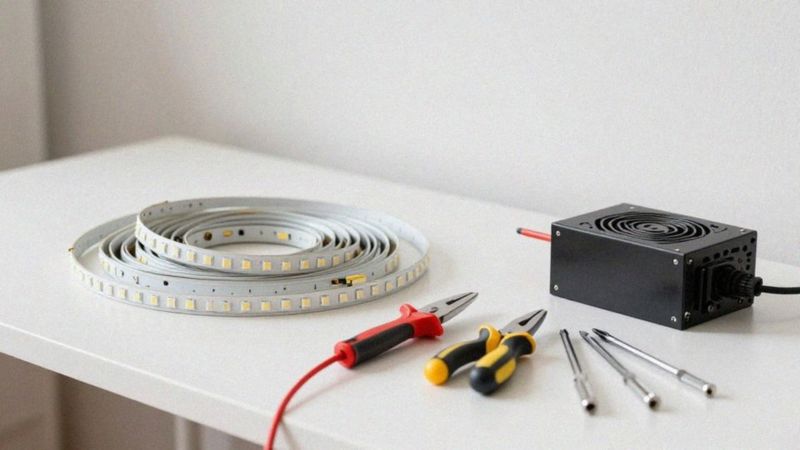

Jak poprawnie podłączyć przewody taśmy LED do włącznika?

Do sprawnego montażu niezbędny będzie ściągacz izolacji oraz komplet izolowanych wkrętaków – to one gwarantują trwałość i bezpieczeństwo połączeń. Pracę zacznij od podpięcia przewodu fazowego, czyli brązowego lub czarnego, do wejścia włącznika, skąd poprowadzisz zasilanie prosto do transformatora. Pamiętaj, że żyłę neutralną, zazwyczaj niebieską, należy podłączyć bezpośrednio do zasilacza, całkowicie pomijając łącznik.

Na wyjściu napięcia stałego DC kluczowe jest zachowanie poprawnej polaryzacji. Zgodnie z oznaczeniami na taśmie LED:

• czerwoną żyłę umieść w gnieździe plusowym,
• czarną w minusowym.

Dla zapewnienia pełnej stabilności polecam użycie złączek zaciskowych lub listwy typu wago. Jeśli wolisz lutowanie, koniecznie zabezpiecz każde połączenie koszulką termokurczliwą, co skutecznie wyeliminuje ryzyko przypadkowego zwarcia. Przy dłuższych odcinkach instalacji stosuj układ równoległy. Pozwala on uniknąć spadków napięcia, dzięki czemu diody będą świecić równomiernie na całej długości.

Zanim zamkniesz obudowę lub założysz osłony, koniecznie sprawdź obwód próbnikiem napięcia. Zweryfikuj również, czy moc zasilacza jest odpowiednio dobrana do przewidywanego obciążenia oraz czy wszystkie zaciski zostały solidnie dokręcone. Taka staranność to absolutna podstawa długiej i bezawaryjnej pracy całego oświetlenia.

Jaki zasilacz do taśmy LED wybrać i gdzie montować?

Dobranie właściwego zasilacza to proces kilkuetapowy. Na początek ustal sumaryczną moc taśmy, mnożąc pobór energii przez jej długość, a następnie dolicz 10–20% marginesu bezpieczeństwa – taki zapas skutecznie chroni komponenty przed przegrzewaniem i awariami.

Jeśli planujesz montaż długich odcinków, rozważ użycie kilku zasilaczy lub zasilanie równoległe, co pozwoli uniknąć spadków napięcia i efektu nierównego świecenia diod. Decyzja o konkretnym modelu zależy od miejsca instalacji. Proste zasilacze wtyczkowe świetnie sprawdzają się w niewielkich projektach, jednak przy zabudowie meblowej czy profilach aluminiowych znacznie lepiej sprawdzą się profesjonalne moduły.

Pamiętaj też o warunkach otoczenia: w kuchniach czy łazienkach niezbędne są jednostki hermetyczne o klasie szczelności minimum IP65. Kluczowa jest również lokalizacja – zadbaj o dobrą wentylację wokół urządzenia, unikając przestrzeni, w których panuje wysoka temperatura.

Pamiętaj, aby włącznik światła instalować zawsze przed zasilaczem, czyli po stronie wejścia 230V, a nie pomiędzy transformatorem a taśmą. Na koniec zwróć uwagę na dobór odpowiedniego przekroju przewodów oraz staranne dokręcenie wszystkich styków, co zapewni bezpieczną i bezawaryjną pracę systemu przez długi czas.

Jak podłączyć taśmę LED RGB do sterownika?

Podłączenie taśmy LED RGB sprowadza się do poprawnego wpięcia czterech przewodów w kontroler. Każdy z nich odpowiada za konkretny kanał:

• czerwony (R),
• zielony (G),
• niebieski (B),
• wspólny plus (+).

Wystarczy dopasować końcówki do zacisków zgodnie z naniesionymi na obudowie oznaczeniami. Kolejnym krokiem jest zasilenie sterownika prądem stałym z zasilacza 12V lub 24V. Zadbaj przy tym o odpowiedni zapas mocy, by całość działała stabilnie nawet przy intensywnym świeceniu wszystkich barw. Kiedy zasilanie jest już podpięte, sparuj swój moduł Wi-Fi lub pilot, co pozwoli Ci swobodnie zarządzać jasnością oraz kolorystyką za pomocą technologii PWM.

W rozbudowanych instalacjach warto pamiętać o zjawisku spadków napięcia, które objawiają się przygasaniem lub zmianą barwy pod koniec taśmy. Jeśli zauważysz ten problem, doprowadź zasilanie w kilku punktach lub zastosuj połączenie równoległe – to prosta metoda na wyrównanie potencjału w układzie. Planując automatyzację, sprawdź wcześniej, czy wybrany sterownik dogada się z Twoim inteligentnym domem. Pamiętaj też o zabezpieczeniu styków koszulkami termokurczliwymi, co zapobiegnie przypadkowym zwarciom. W łazience czy kuchni konieczne będzie użycie zasilacza i kontrolera o podwyższonej klasie IP.

Na sam koniec wykonaj testy: za pomocą aplikacji lub pilota upewnij się, że każdy wybrany kolor rzeczywiście pojawia się na diodach.

Jak bezpiecznie przygotować instalację taśmy LED przed montażem?

Staranne przygotowanie podłoża i trasy przewodów to fundament trwałości każdej instalacji LED. Zanim zaczniesz, solidnie oczyść powierzchnię z kurzu oraz tłustych osadów – tylko na idealnie czystym materiale warstwa klejąca „złapie” odpowiednią przyczepność. Jeśli korzystasz z aluminiowych profili, nie pomijaj ich odtłuszczenia; metal dodatkowo zyska lepsze właściwości odprowadzające ciepło.

Do pracy przy samych kablach warto wykorzystać dobrej jakości ściągacz izolacji. To narzędzie pozwala precyzyjnie zdjąć otulinę bez ryzyka uszkodzenia delikatnych miedzianych żył. Gdy musisz połączyć kilka odcinków taśmy, masz wybór między:

• wygodnymi złączkami,
• tradycyjną listwą zaciskową.

Jeśli jednak wolisz lutowanie, pamiętaj o użyciu cyny z topnikiem, a każde gotowe łączenie szczelnie osłoń koszulką termokurczliwą lub taśmą, tworząc trwałą barierę dla wilgoci. Pamiętaj o dwóch kwestiach:

• taśmę skracaj wyłącznie w punktach oznaczonych ikoną nożyczek,
• przewody prowadź tak, aby unikać ich mocnego naciągania pod kątem prostym, co mogłoby naderwać ścieżki.

Zawsze sprawdzaj poprawność świecenia całego układu przed ostatecznym przyklejeniem go do docelowego miejsca. Dopiero gdy zyskasz pewność, że wszystko działa, zdejmij folię ochronną i równomiernie dociśnij taśmę do podłoża. Na koniec upewnij się, że kable są stabilnie zamocowane, a zasilacz znalazł swoje miejsce w dobrze wentylowanej przestrzeni – to klucz do uniknięcia przegrzewania się podzespołów.

Jak sprawdzić i naprawić usterki taśmy LED?

Wszelkie prace naprawcze rozpocznij od wyłączenia zasilania – bezpieczeństwo jest tu priorytetem. Pierwszym krokiem diagnostycznym powinno być sprawdzenie dopływu energii. Za pomocą próbnika napięcia upewnij się, że do zasilacza dociera prawidłowe 230V, a wyjście DC generuje właściwe 12V lub 24V. Jeśli urządzenie okazuje się niesprawne, nie pozostaje nic innego jak wymiana na nowy model o tożsamych parametrach.

Efekt fragmentarycznego świecenia taśmy zazwyczaj wskazuje na:

• spadki napięcia,
• przerwanie ścieżek.

Przy długich instalacjach najlepszym rozwiązaniem jest doprowadzenie zasilania równoległego w kilku punktach systemu. Gdy problem dotyczy konkretnego segmentu, dokładnie przejrzyj miejsca lutowań oraz stabilność wszystkich złączy. Poluzowane styki wystarczy przelutować lub solidnie zabezpieczyć listwą zaciskową, pamiętając przy tym o zachowaniu właściwej polaryzacji.

W systemach RGB warto przetestować każdy kanał z osobna, aby wykluczyć błędy w połączeniu z kontrolerem. Jeśli sterownik nie wykazuje reakcji, sprawdź jego zasilanie i spróbuj zresetować urządzenie. Każde naprawione ogniwo, szczególnie w instalacjach zewnętrznych, starannie zabezpiecz koszulkami termokurczliwymi – to najskuteczniejsza ochrona przed wilgocią. Jeśli mimo podjętych kroków awaria nadal występuje lub masz wątpliwości dotyczące instalacji 230V, najlepiej powierz sprawę wykwalifikowanemu elektrykowi.
