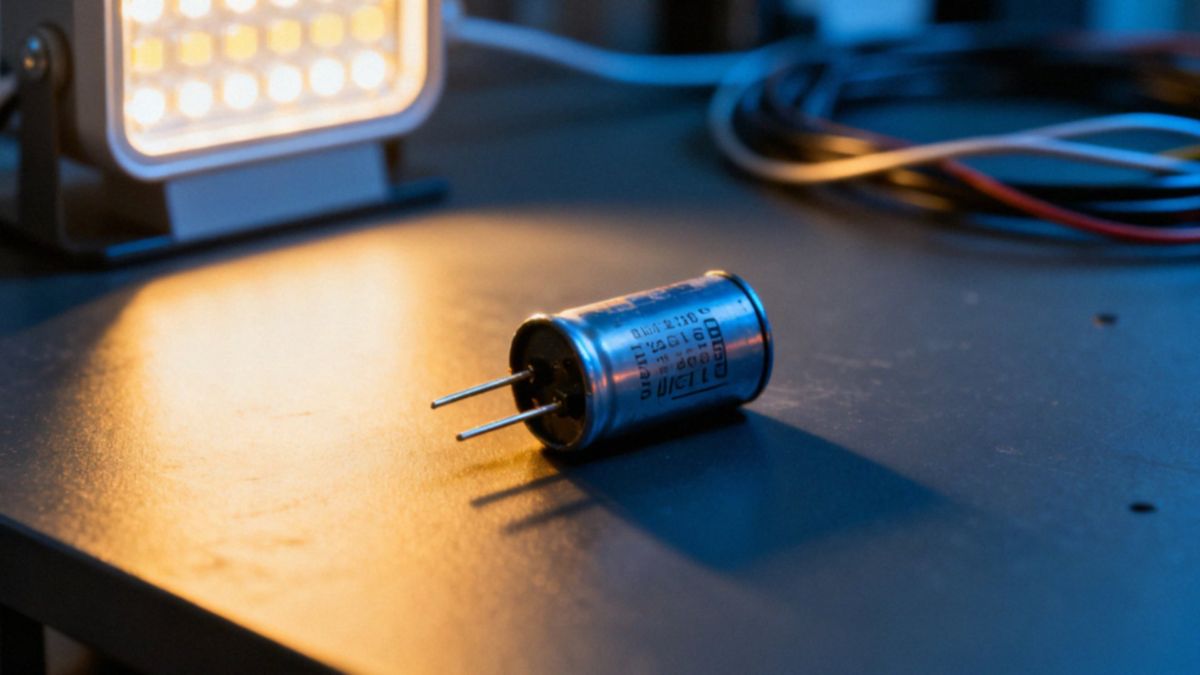

Jak podłączyć kondensator do LED? Praktyczny poradnik i wskazówki

Jak kondensator pomaga przy żarówkach LED?

Wpięcie kondensatora równolegle do obwodu oświetleniowego pozwala wykorzystać go w roli dzielnika pojemnościowego. Taki układ skutecznie ogranicza przepływ prądu indukowanego przez podświetlane łączniki, co niweluje uciążliwe żarzenie diod po wyłączeniu zasilania.

Wykorzystanie elementu o pojemności 0,1 µF i napięciu 275V AC pozwala przejąć prąd upływu, stanowiąc niezawodny sposób na wyeliminowanie migotania nowoczesnych źródeł światła. Co więcej, odpowiednia filtracja zakłóceń wyraźnie redukuje naprężenia elektrostatyczne wewnątrz zasilacza.

Dzięki temu rozwiązaniu nie tylko wydłużysz żywotność samej żarówki, ale też ochronisz delikatną elektronikę przed przedwczesną degradacją.

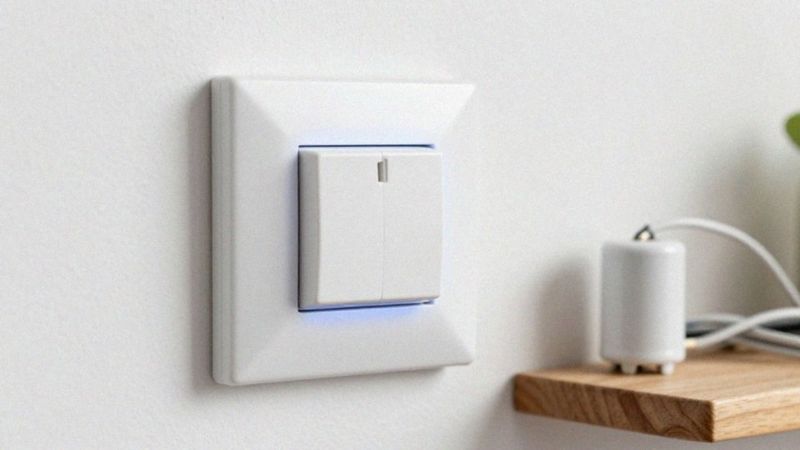

Kiedy warto podłączyć kondensator do LED?

Jeśli po zgaszeniu światła Twoje diody LED wciąż delikatnie się żarzą, warto rozważyć montaż kondensatora. Problem ten najczęściej dotyka instalacje z podświetlanymi łącznikami lub nowoczesnymi sterownikami typu smart. Urządzenie to skutecznie eliminuje uporczywe migotanie wynikające ze zbyt niskiego obciążenia obwodu, co bywa zmorą przy wymianie klasycznych świetlówek na wydajne panele LED.

Kondensator okaże się niezastąpiony, gdy zauważysz, że źródło światła po wyłączeniu regularnie rozbłyskuje lub emituje słabą łunę. Zanim jednak przystąpisz do montażu, upewnij się, że okablowanie w Twoim domu jest sprawne. Czasami migotanie to efekt nadmiernych prądów upływu w instalacji podtynkowej.

W przypadku jakichkolwiek wątpliwości dotyczących pracy oświetlenia, warto poprosić elektryka o pomiar parametrów prądu. Profesjonalna ekspertyza pozwoli oszczędzić Ci niepotrzebnej pracy i uchroni układ przed montowaniem zbędnych komponentów.

Jak wyeliminować żarzenie przy podświetlanym łączniku?

Jeśli zauważysz, że Twoje żarówki LED delikatnie żarzą się po wyłączeniu światła z podświetlanego przełącznika, przyczyną jest zazwyczaj niewielki prąd upływu krążący w obwodzie. Najprostszym sposobem na rozwiązanie tego problemu jest montaż kondensatora o pojemności 100nF i napięciu 275V AC, przystosowanego do pracy w instalacjach domowych. Wystarczy wpiąć go równolegle do źródła światła, co stworzy bezpieczną drogę dla prądu i uniemożliwi ładowanie się układów wewnątrz żarówek LED.

Alternatywnym rozwiązaniem jest skorzystanie z gotowego eliminatora rozbłysków, często nazywanego adapterem LED. Takie moduły zostały stworzone właśnie z myślą o włącznikach dotykowych oraz tych wyposażonych w podświetlenie. Urządzenie to zamontujesz bezpośrednio w puszce elektrycznej przy łączniku lub wewnątrz oprawy oświetleniowej.

W bardziej wymagających instalacjach, gdzie stabilność obwodu jest mniejsza, pomocne mogą okazać się również specjalne moduły obciążenia lub rezystory. Pamiętaj jednak, że podczas prac przy napięciu 230V kluczowe jest zachowanie bezpieczeństwa i posiadanie niezbędnych uprawnień elektrycznych. Jeśli mimo zastosowania powyższych metod problem nadal występuje, może to oznaczać poważniejszą awarię, taką jak nieszczelność izolacji. W takiej sytuacji konieczna będzie profesjonalna diagnostyka instalacji oraz szczegółowy pomiar prądów upływu przez fachowca.

Jak podłączyć kondensator do obwodu LED?

Kondensator wpinamy równolegle do obciążenia, co w praktyce sprowadza się do połączenia jego biegunów z przewodami fazowym (L) oraz neutralnym (N). Najwygodniejszym miejscem na taką instalację jest puszka przyłączeniowa lampy lub punkt, w którym zasilanie dociera bezpośrednio do oprawy.

Przed przystąpieniem do pracy bezwzględnie odetnij dopływ prądu w głównej rozdzielnicy – bezpieczeństwo jest tutaj priorytetem, a ryzyko porażenia zbyt wysokie, by je ignorować. Gdy zyskasz pewność, że obwód jest pozbawiony napięcia, przygotuj komponent klasy X lub Y o parametrach 230V i pojemności 0,1 µF.

Wprowadź końcówki kondensatora bezpośrednio do kostki, zaciskając je razem z przewodami zasilającymi światło. Pamiętaj, aby każdą odsłoniętą część dokładnie zabezpieczyć taśmą izolacyjną lub rurką termokurczliwą, a następnie estetycznie schować cały układ wewnątrz puszki lub obudowy izolacyjnej.

Jeśli planujesz modernizację wielu punktów świetlnych, zacznij od testu na jednej żarówce. Obserwacja działania pozwoli upewnić się, że problem zniknął, zanim na stałe zamontujesz element w instalacji. Miej na uwadze, że wszelkie ingerencje w sieć elektryczną niosą ze sobą ryzyko. Jeśli nie czujesz się pewnie podczas majsterkowania przy prądzie, zleć to zadanie fachowcowi posiadającemu odpowiednie kwalifikacje.

Gdzie w instalacji montować kondensator?

Miejsce montażu kondensatora warto dopasować do układu instalacji oraz dostępnego w niej deficytu lub nadmiaru przestrzeni. Zazwyczaj najlepiej sprawdza się instalacja bezpośrednio przy pierwszej oprawie oświetleniowej, gdzie podzespół wpina się równolegle względem żarówki. To optymalny wybór, o ile puszka lampy dysponuje wystarczającym zapasem miejsca.

Jeśli jednak dostęp do oprawy jest kłopotliwy, lepszym rozwiązaniem okazuje się przeniesienie montażu do puszki łączeniowej ukrytej za sufitem. Pozwala to na centralne zarządzanie całym obwodem, co szczególnie docenisz przy bardziej rozbudowanych instalacjach. Z kolei w sytuacjach, gdy źródłem problemów jest podświetlany włącznik, kondensator najlepiej umieścić w puszce przy samym łączniku.

Pamiętaj przy tym, by każdy komponent zapewniał odpowiednią izolację oraz efektywne odprowadzanie ciepła. W przypadku sufitów podwieszanych czy systemów podtynkowych, zadbaj o umieszczenie elementu w dedykowanej puszce, która zagwarantuje łatwy dostęp serwisowy.

Na koniec warto sprawdzić, jak dodanie komponentu wpłynie na współpracę z resztą systemu, zwłaszcza z czujnikami ruchu czy ściemniaczami. Taka ostrożność pozwoli uniknąć niechcianych zakłóceń i zadba o stabilną pracę całego oświetlenia.

Jaką pojemność kondensatora wybrać i jakie zagrożenia przy 230V?

W standardowych instalacjach oświetleniowych zasilanych napięciem 230V, najskuteczniejszym sposobem na wyeliminowanie efektu żarzenia jest wpięcie kondensatora o pojemności 100 nF. Kluczowe jest, aby wybrany element posiadał odpowiednie parametry, w tym certyfikowaną klasę bezpieczeństwa X2.

Choć w sytuacjach, gdy źródło światła nadal uporczywie miga, niektórzy decydują się na zwiększenie tej wartości do kilkuset nanofaradów, każdorazowo wymaga to uprzednich testów w konkretnym układzie. Należy pamiętać, że prace przy instalacji elektrycznej wiążą się z ryzykiem porażenia, dlatego wszelkie modyfikacje powierzaj wyłącznie wykwalifikowanemu elektrykowi.

Zastosowanie nieodpowiedniego podzespołu, pozbawionego wymaganych atestów, stwarza realne zagrożenie pożarowe. Pamiętaj też, że dodatkowy kondensator zmienia obciążenie obwodu, co bywa kłopotliwe dla elektronicznych czujników ruchu czy ściemniaczy.

Szczególną ostrożność zachowaj w pomieszczeniach wilgotnych, gdzie brak profesjonalnej izolacji znacząco podnosi prawdopodobieństwo awarii. Zamiast improwizować w złożonych systemach, warto sięgnąć po gotowe, fabryczne eliminatory rozbłysków – są one projektowane z myślą o bezpiecznej współpracy z nowoczesnym osprzętem typu smart.
