Jak podpiąć gniazdko? Bezpieczny montaż krok po kroku

Jak bezpiecznie podłączyć gniazdko?

Prace montażowe zawsze zaczynaj od odcięcia dopływu energii w domowej rozdzielnicy. Upewnij się, że przewody są bezpieczne, sprawdzając ich stan za pomocą próbnika napięcia lub miernika – to absolutna podstawa, by uniknąć ryzyka porażenia. Podczas pracy korzystaj z rękawic ochronnych oraz narzędzi z izolowaną rękojeścią.

Kluczem do poprawnej instalacji jest dokładne przestudiowanie schematu połączeń dołączonego przez producenta. Jeśli nie masz pewności, jak prawidłowo podłączyć przewód PEN lub wykonać zerowanie, nie ryzykuj i poproś o wsparcie fachowego elektryka. Właściwie zamocowane żyły pozwolą na stabilne osadzenie mechanizmu w puszce i montaż maskownicy.

Dopiero gdy wszystko jest na swoim miejscu i sprawdziłeś poprawność instalacji, możesz przywrócić zasilanie. Na samym końcu wykonaj niezbędne testy, aby mieć pewność, że gniazdko działa bez zarzutu.

Jakie narzędzia przygotować do montażu gniazdka?

Kompletując podstawowy warsztat monterski, warto zacząć od zestawu izolowanych śrubokrętów płaskich oraz krzyżakowych, które stanowią absolutną podstawę bezpieczeństwa. Do sprawniejszego przygotowania końcówek przewodów przydadzą się natomiast:

• solidne kombinerki,
• profesjonalny ściągacz izolacji.

Dzięki tym narzędziom praca z kablami przebiega znacznie płynniej. Aby mieć pewność, że gniazdko zostanie zamontowane idealnie równo, warto wyposażyć się w poziomicę. Z kolei kwestie dotyczące zasilania najbezpieczniej weryfikować za pomocą:

• próbników napięcia,
• bardziej zaawansowanych multimetrów.

Przy bardziej złożonych instalacjach świetnie sprawdza się wkrętarka, która pozwala błyskawicznie poradzić sobie z mocowaniem osprzętu. Na liście zakupów warto również umieścić zapasowy przewód do ewentualnych mostkowań, co oszczędzi nam nerwów w trakcie montażu. Pamiętaj, aby każde z narzędzi posiadało odpowiednie atesty izolacji – to one chronią Cię przed przypadkowym porażeniem prądem i dają pewność bezpiecznej pracy.

Jak sprawdzić czy przewody w gniazdku są bez napięcia?

Zanim zaczniesz demontaż gniazdka, absolutną podstawą jest odcięcie dopływu prądu w rozdzielnicy. Warto przy tym zabezpieczyć wyłącznik nadprądowy, by nikt nie włączył obwodu w najmniej oczekiwanym momencie.

Aby upewnić się, że w przewodach faktycznie nie ma napięcia 230V, przyłóż końcówki próbnika lub sondy miernika do żył. Najlepiej użyć w tym celu multimetru ustawionego na pomiar prądu zmiennego AC, sprawdzając dokładnie każdą konfigurację między:

• fazą (L),
• neutralnym (N),
• ochronnym (PE).

Szczególną czujność zachowaj w starszych instalacjach, gdzie występuje przewód typu PEN. Dla pełnej pewności warto też zweryfikować wynik dwoma różnymi przyrządami. Jeśli wskaźnik kiedykolwiek zareaguje na obecność prądu, pod żadnym pozorem nie kontynuuj prac. Pamiętaj, że wiarygodność Twoich odczytów zależy bezpośrednio od kondycji narzędzi – regularne kontrolowanie stanu mierników to nie tylko kwestia technicznej precyzji, ale przede wszystkim sposób na zapewnienie sobie maksymalnego bezpieczeństwa podczas pracy przy domowej elektryce.

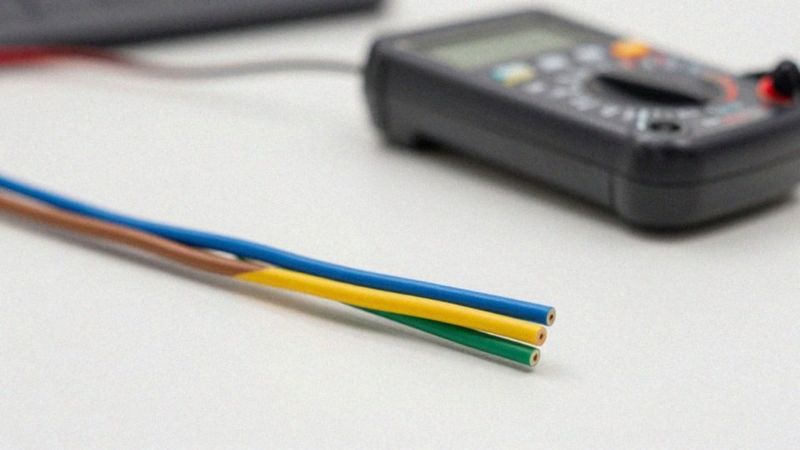

Kolory przewodów: jak je poprawnie rozpoznać?

Współczesne instalacje elektryczne bazują na ustandaryzowanym kodowaniu kolorami, co w praktyce znacznie upraszcza pracę. Zazwyczaj spotkamy:

• brązowe lub czarne żyły fazowe,
• niebieskie neutralne,
• charakterystyczne żółto-zielone przewody ochronne.

Szczególną czujność zachowaj przy instalacjach typu PEN, które łączą obie te funkcje. W takim przypadku najpierw podepnij żyłę do zacisku uziemiającego, a dopiero potem wykonaj mostek do złącza N, ściśle według zaleceń producenta. Nigdy nie ufaj bezgranicznie barwom izolacji, gdyż błędy montażowe to niestety częsta rzeczywistość. W starym budownictwie standardy bywały inne – nie zdziw się, jeśli trafisz na czerwoną fazę.

Aby uniknąć niespodzianek, zawsze zweryfikuj przeznaczenie żył za pomocą miernika; to najpewniejszy sposób na bezpieczny montaż. Pamiętaj również o właściwej polaryzacji gniazdek:

• faza powinna znaleźć się po lewej stronie,
• neutralny po prawej,
• bolec ochronny zawsze na górze.

Szczegółowe sprawdzenie zgodności instalacji z dokumentacją oraz pomiar ciągłości obwodu to kluczowe kroki, które pozwalają wyeliminować ryzyko niebezpiecznych pomyłek i gwarantują sprawne działanie osprzętu.

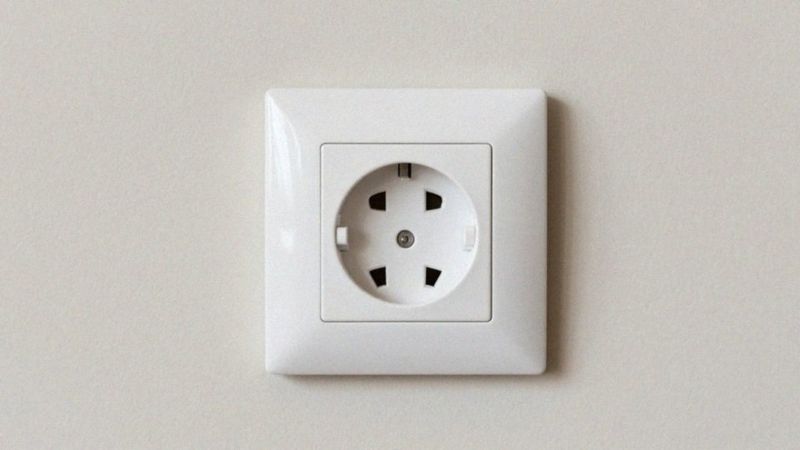

Jak podłączyć przewód fazowy i neutralny w gniazdku?

Pracę nad montażem gniazdka rozpocznij od starannego usunięcia izolacji z końcówek przewodów na odcinku 10-12 mm. Tak przygotowana miedziana żyła pewnie osiądzie w zacisku, co skutecznie minimalizuje ryzyko zwarcia czy przypadkowego wysunięcia się kabla. Pamiętaj, aby dokładnie usunąć wszelkie pozostałości otuliny z miejsca styku, w przeciwnym razie drastycznie obniżysz jakość połączenia elektrycznego.

Kluczowe jest ścisłe stosowanie się do instrukcji producenta. Zazwyczaj standardem jest podłączenie:

• przewodu fazowego L do lewego zacisku,
• neutralnego N do prawego.

Każdy z nich musi zostać solidnie dokręcony, aby mechanizm pewnie ustabilizował przewodnik. Jeśli montujesz gniazdo wielokrotne, prawdopodobnie czeka Cię mostkowanie, czyli szeregowe doprowadzenie zasilania między poszczególnymi modułami w puszce. Podczas układania mostków dbaj o precyzję, unikając zbędnych naprężeń oraz kontaktu przewodów z ostrymi elementami konstrukcyjnymi puszki.

Zanim ostatecznie zamkniesz osprzęt, upewnij się, że przewody nie napierają na siebie ani na obudowę. Nawet niewielki nacisk izolacji na mechanizm może z czasem doprowadzić do niebezpiecznego przegrzewania się styków podczas eksploatacji domowej instalacji.

Jak podłączyć bolec uziemiający i przewód PE?

Podłączenie uziemienia w gniazdku sprowadza się do wprowadzenia przewodu ochronnego, wyróżniającego się żółto-zieloną izolacją, do zacisku połączonego z metalowym bolcem. Kluczowe jest poprawne przygotowanie żyły – po odizolowaniu jej na około 10–12 mm, wprowadź ją do wnętrza gniazda i mocno dokręć. Dzięki temu zapewnisz stabilne połączenie mechaniczne oraz pełne bezpieczeństwo użytkowania.

W starszych instalacjach z przewodem ochronno-neutralnym (PEN) zadanie wygląda nieco inaczej. Przewód wpinasz najpierw bezpośrednio do bolca uziemiającego, a następnie wykonujesz krótki mostek do zacisku neutralnego (N). Pamiętaj jednak, że taka metoda wymaga zgodności z konkretnym układem sieciowym oraz odpowiednim stanem technicznym infrastruktury.

Jeśli natomiast montujesz osprzęt bez bolca, podepnij wyłącznie przewody fazowe (L) oraz neutralne (N). Pod żadnym pozorem nie próbuj sztucznie tworzyć uziemienia, gdyż brak pełnego obwodu PE grozi wystąpieniem niebezpiecznych różnic potencjałów.

Warto przy tym zainwestować w wyłącznik różnicowoprądowy, który na bieżąco monitoruje przepływ prądu i w razie awarii błyskawicznie odcina zasilanie. Podczas pracy dbaj o czystość styków. Uważaj, aby w miejscu łączenia nie pozostał fragment izolacji, co mogłoby skutkować wzrostem rezystancji i ryzykiem przegrzania gniazdka.

Na koniec zawsze zweryfikuj poprawność wykonanej instalacji za pomocą testu ciągłości obwodu ochronnego.

Jak przetestować działanie gniazdka?

Gdy gniazdko trafi już do puszki, a ramka zostanie przykręcona, możesz bezpiecznie włączyć zasilanie w rozdzielnicy. Teraz czas na weryfikację – kilka szybkich pomiarów pozwoli wykluczyć ryzyko iskrzenia czy przegrzewania się styków. Zacznij od użycia próbnika napięcia. Między stykami L oraz N powinno pojawić się około 230V. Następnie sprawdź potencjał między fazą (L) a uziemieniem (PE) – tutaj również powinieneś odnotować pełne napięcie. Z kolei pomiar między przewodem neutralnym (N) a uziemieniem (PE) w standardowych instalacjach TN-S powinien wykazać brak różnicy potencjałów.

Do błyskawicznego sprawdzenia polaryzacji i poprawności uziemienia najwygodniej użyć dedykowanego testera, który sygnałem świetlnym potwierdzi prawidłowość połączeń. Jeśli wolisz tradycyjne metody, multimetr ustawiony na pomiar napięcia zmiennego sprawdzi się równie dobrze. Warto też podłączyć na próbę niewielkie urządzenie, by zobaczyć, czy wszystko działa jak należy.

Podczas pierwszego uruchomienia zachowaj czujność – jakiekolwiek niepokojące błyski wewnątrz gniazda to sygnał, że przewody mogą być niedokładnie dokręcone. Jeśli po chwili pracy zauważysz, że obudowa staje się podejrzanie ciepła, niezwłocznie wyłącz zasilanie i sprawdź stabilność połączeń śrubowych. Jeśli wszystko jest w porządku, warto odnotować ten montaż w dokumentacji domowej instalacji.

Pamiętaj, że w przypadku jakichkolwiek wątpliwości lub niejasnych wyników pomiarów, lepiej przerwać pracę i wezwać fachowca. Regularna kontrola gniazdek oraz okresowe testowanie wyłączników różnicowoprądowych to najprostsza droga do zapewnienia bezpieczeństwa wszystkim domownikom na długie lata.
