Jak podłączyć kable elektryczne? Bezpieczne metody i porady

Jak bezpiecznie połączyć przewody elektryczne?

Prace przy instalacji elektrycznej zacznij zawsze od odcięcia zasilania w tablicy rozdzielczej. To absolutna podstawa bezpieczeństwa, którą należy zweryfikować używając wskaźnika dwubiegunowego lub próbnika – tylko pewność, że w przewodach nie ma prądu, pozwala na dalsze działania.

Podczas montażu kluczowa jest poprawna identyfikacja żył:

• brązowy lub czarny kolor zarezerwowany jest dla fazy (L),
• niebieski oznacza przewód neutralny (N),
• żółto-zielona barwa przypisana jest ochronnej żyle (PE).

Zadbaj o staranne oczyszczenie powierzchni łączonych, co zapewni niską rezystancję styku i skutecznie zapobiegnie groźnemu przegrzewaniu się punktów połączeniowych. Pamiętaj, że łączenie miedzi z aluminium wymaga specjalistycznych złączek, które wyeliminują ryzyko korozji galwanicznej.

Solidnie wykonana instalacja to Twoja gwarancja ochrony przed zwarciami i uszkodzeniami mechanicznymi. W codziennej pracy świetnie sprawdzają się szybkozłączki typu WAGO, które znacznie skracają czas montażu, a w miejscach narażonych na wilgoć warto sięgnąć po niezawodne mufy żelowe.

Każdy taki punkt musi być oczywiście odpowiednio zaizolowany taśmą samowulkanizującą lub koszulką termokurczliwą, zgodnie z obowiązującymi normami. Gdy wszystko będzie już na swoim miejscu, koniecznie przeprowadź profesjonalne pomiary, sprawdzając ciągłość obwodów oraz rezystancję uziemienia.

Jeśli jednak czujesz, że brakuje Ci odpowiedniego przygotowania, powierz to zadanie wykwalifikowanemu elektrykowi – to najpewniejszy sposób, by uniknąć kosztownych awarii w przyszłości.

Jakie narzędzia są potrzebne do łączenia przewodów?

Prawidłowy montaż instalacji elektrycznej zaczyna się od skompletowania odpowiedniego zestawu narzędzi. Podstawą są przybory z certyfikowaną izolacją do 1000 V, które gwarantują bezpieczeństwo podczas pracy. Na start przydadzą się:

• szczypce do zdejmowania izolacji – pozwalają na precyzyjne przygotowanie końców przewodów, bez ryzyka przypadkowego uszkodzenia miedzianych żył,
• szczypce kombinowane lub dedykowane kombinerki elektryczne – do sprawnego cięcia i modelowania kabli,
• praski lub specjalistyczne zaciskarki do tulejek – do właściwego zaciśnięcia końcówek,
• precyzyjna lutownica, dobre spoiwo oraz topnik – w sytuacjach, gdy metoda łączenia wymaga lutowania,
• wizualny wskaźnik napięcia lub profesjonalny miernik – do upewnienia się, że instalacja jest wyłączona,
• taśma izolacyjna, samowulkanizująca lub koszulki termokurczliwe – do izolacji połączeń, które obkurczysz przy pomocy zwykłej opalarki,
• komplet izolowanych śrubokrętów o różnych profilach – do wygodnego przeprowadzania prac wykończeniowych, takich jak dokręcanie złączek.

Jak przygotować końcówki przewodów przed łączeniem?

Trwałość instalacji elektrycznej zależy od każdego kroku podejmowanego podczas przygotowania przewodów. Zacznij od zdjęcia izolacji na długości około 6–12 mm, najlepiej sięgając po profesjonalny ściągacz. Dzięki niemu unikniesz przypadkowego nacięcia metalu, co mogłoby negatywnie wpłynąć na płynność przesyłu prądu.

W przypadku kabli typu linka konieczne jest nałożenie tulejek i ich zaciśnięcie za pomocą praski. Takie rozwiązanie nie tylko poprawia powierzchnię styku, ale również znacząco ułatwia montaż w różnego rodzaju złączkach. Jeśli pracujesz z miedzianymi żyłami, zadbaj o ich staranne skręcenie, aby końcówki były równe i stabilne.

Z kolei przewody aluminiowe wymagają dodatkowej uwagi – zastosuj specjalną pastę antykorozyjną, która ochroni miejsca łączenia przed utlenianiem. Pamiętaj o dopasowaniu końcówek do przekroju kabla oraz charakterystyki złączki, co stanowi fundament solidnego połączenia.

Jeśli decydujesz się na lutowanie, pamiętaj o dokładnym odtłuszczeniu powierzchni i użyciu odpowiedniego topnika. Zanim jednak umieścisz przewód w docelowym miejscu, sprawdź, czy końcówka jest gładka, czysta i pozbawiona jakichkolwiek uszkodzeń mechanicznych.

Na koniec nie zapomnij o właściwej identyfikacji żył L, N oraz PE, wykorzystując do tego standardowe oznaczenia kolorystyczne lub dedykowane taśmy.

Jakie metody łączenia przewodów stosować?

Wybór odpowiedniej techniki łączenia przewodów w dużej mierze zależy od ich rodzaju oraz warunków, w jakich będą pracować. W domowych instalacjach czy szybkich naprawach królują szybkozłączki sprężynowe – montuje się je błyskawicznie, bez zbędnych narzędzi, a przy tym świetnie radzą sobie z drganiami. Jeśli przewidujesz, że połączenie będzie trzeba w przyszłości rozłączyć, znacznie lepiej sprawdzą się klasyczne kostki elektryczne lub złączki śrubowe. Pamiętaj jednak o regularnym sprawdzaniu dokręcenia styków; poluzowane przewody mogą powodować iskrzenie, co w dłuższej perspektywie bywa niebezpieczne.

Gdy zależy Ci na trwałej instalacji o minimalnej rezystancji, np. pod tynkiem, postaw na lutowanie. W przypadku kabli typu linka niezbędne są złącza zaciskowe z końcówkami tulejkowymi. Wymagają one użycia praski, ale to właśnie ona gwarantuje pełną stabilność mechaniczną i przewodność elektryczną. Nie zapominaj też o ochronie przed wilgocią – w trudnych warunkach niezawodne okazują się mufy hermetyczne oraz złączki żelowe, które skutecznie odcinają dostęp czynników zewnętrznych.

Choć skręcanie żył (zawsze z tulejką i rzetelną izolacją) technicznie jest dopuszczalne, nowoczesne standardy wyraźnie preferują szybkozłączki jako bezpieczniejszą alternatywę. Kluczem do spokoju jest dopasowanie typu złączy do przekroju przewodu oraz przewidywanego obciążenia. Zawsze kieruj się przy tym wskazówkami producenta osprzętu, bo to właśnie precyzja montażu decyduje o trwałości całej instalacji.

Kiedy użyć szybkozłączki, a kiedy mufy?

Wybór między szybkozłączkami a mufami to przede wszystkim kwestia warunków, w jakich przyjdzie pracować instalacji. Jeśli montujesz przewody w suchych puszkach lub rozdzielnicach, szybkozłączki sprężynowe będą strzałem w dziesiątkę. Ceni się je głównie za:

• błyskawiczny montaż,
• możliwość łatwej poprawki,
• popularność wśród domowych majsterkowiczów.

Pamiętaj jednak, że ich konstrukcja nie sprzyja pracy w wilgoci – brak zaawansowanych uszczelnień sprawia, że w trudniejszym otoczeniu szybko mogą pojawić się problemy z korozją. Zupełnie inaczej podchodzi się do zadań specjalnych, w których nie ma miejsca na kompromisy. Mufy żelowe są wręcz stworzone do:

• ukrycia pod tynkiem,
• umiejscowienia w ziemi,
• użycia na zewnątrz,

gdzie ryzyko zalania jest realnym zagrożeniem. Zastosowana w nich masa kompozytowa tworzy hermetyczną barierę, skutecznie odcinając miedź od niszczycielskiego działania wody i powietrza. To rozwiązanie sprawdza się wszędzie tam, gdzie raz wykonane połączenie ma pozostać w pełni sprawne przez lata – zwłaszcza w miejscach, których po zamknięciu obwodu nie będziesz już mógł skontrolować. Zawsze analizuj otoczenie, zanim sięgniesz po narzędzia; jeśli zależy Ci na trwałości w wymagających warunkach, profesjonalna mufa zawsze wygrywa z klasyczną złączką wtykową.

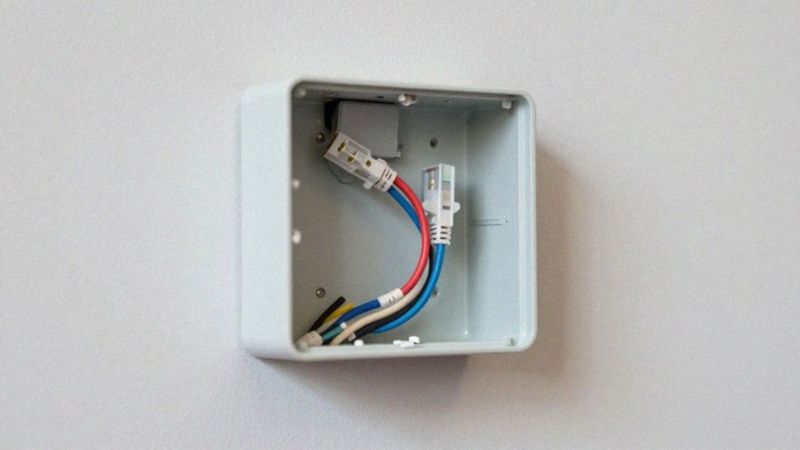

Jak łączyć przewody w puszce elektroinstalacyjnej?

Prawidłowe rozmieszczenie przewodów w puszce to fundament każdej instalacji. Kluczem jest wygospodarowanie odpowiedniej ilości miejsca, co zapobiegnie przetarciom izolacji i przegrzewaniu się styków wskutek zbyt ciasnego upakowania. Poukładane z rozmysłem kable nie tylko wyglądają schludnie, ale przede wszystkim znacząco upraszczają wszelkie przyszłe prace serwisowe czy modyfikacje obwodów.

Podczas montażu złączek unikaj naprężania żył – nienaturalne wygięcia pod ostrym kątem mogą wywołać mikropęknięcia wewnątrz metalu. Pamiętaj, aby dobierać osprzęt idealnie dopasowany do przekroju oraz rodzaju kabla. Pracując z przewodem typu linka, zawsze zaciskaj na jego końcach odpowiednie tulejki przy użyciu dedykowanej praski; to jedyny sposób na uzyskanie trwałego i bezpiecznego połączenia.

W kwestii bezpieczeństwa nie ma kompromisów: żyła ochronna PE musi zostać poprowadzona w sposób odizolowany i ściśle przestrzegający norm przeciwporażeniowych. Jeśli modernizujesz starszy system oparty na aluminium, koniecznie zastosuj złączki wypełnione pastą kontaktową, która skutecznie hamuje procesy utleniania.

Gdy wszystko jest już spięte, sprawdź solidność zacisków, lekko szarpiąc za każdy przewód. Każde połączenie musi być pewne i dobrze zaizolowane. W warunkach podwyższonego ryzyka wilgoci warto dodatkowo wzmocnić styki taśmą samowulkanizującą lub koszulką termokurczliwą. Całość zwieńcz tak, aby pokrywa puszki zamykała się bez najmniejszego oporu, nie miażdżąc przy tym umieszczonego wewnątrz okablowania.

Jak zabezpieczyć połączenia: taśma czy koszulka termokurczliwa?

Wybór między taśmą a koszulką termokurczliwą to przede wszystkim kwestia przeznaczenia. Rurki termokurczliwe świetnie sprawdzają się wszędzie tam, gdzie zależy nam na solidnym zabezpieczeniu mechanicznym oraz estetycznym wyglądzie. Pod wpływem ciepła wewnętrzna warstwa kleju zmienia swoją strukturę, tworząc szczelny pancerz, co czyni je idealnym wyborem podczas prac lutowniczych.

Z kolei zwykła taśma izolacyjna jest dobrym rozwiązaniem głównie do doraźnych napraw wewnątrz suchych pomieszczeń. Jeśli jednak priorytetem jest pełna wodoodporność, warto sięgnąć po taśmę samowulkanizującą. Jej unikalną cechą jest zdolność do trwałego zrastania się warstw w jedną, jednolitą masę, która nie pozostawia klejących śladów na przewodach. Sprawdza się to znakomicie w surowym środowisku zewnętrznym, gdzie standardowe taśmy PVC często zawodzą w starciu z wilgocią.

W miejscach wymagających najwyższej klasy trwałości profesjonaliści nierzadko łączą oba te podejścia, nakładając najpierw koszulkę, a miejsce łączenia dodatkowo wzmacniając taśmą. W sytuacjach krytycznych, jak instalacje podtynkowe czy miejsca narażone na zalania, najlepiej postawić na gotowe systemy – mufy lub złączki żelowe. Zapewniają one najwyższy poziom izolacji i wieloletnią odporność na czynniki atmosferyczne, co potwierdzają rygorystyczne normy elektryczne. Pamiętaj jednak, by zawsze dopasowywać materiały do wytycznych producenta, zwracając szczególną uwagę na dopuszczalny zakres temperatur oraz współczynnik skurczu.

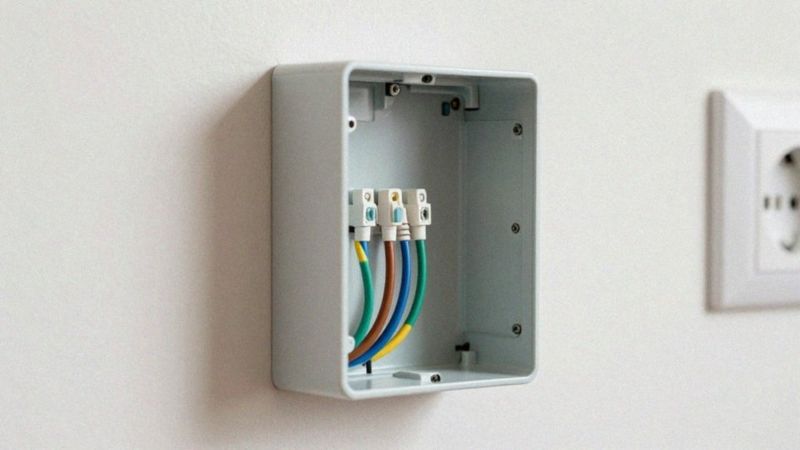

Jak zachować polaryzację i spełnić normy bezpieczeństwa?

Prawidłowa polaryzacja przewodów to absolutna podstawa – zarówno w kontekście sprawnego działania urządzeń, jak i Twojego bezpieczeństwa. Pamiętaj, aby:

• przewód fazowy w kolorze brązowym lub czarnym trafił na odpowiedni zacisk (L),
• niebieski neutralny (N) na swoje miejsce,
• żółto-zielony przewód ochronny (PE) podpiąć zgodnie z przeznaczeniem.

Trzymanie się tych wytycznych pozwala uniknąć fatalnych w skutkach pomyłek, które szczególnie w przypadku zaawansowanej elektroniki bywają kosztowne w naprawie. Równie istotne co poprawny montaż jest dopasowanie przekroju kabla do planowanego obciążenia. Zbyt cienki przewód zacznie się nagrzewać, co jest prostą drogą do awarii. Dlatego koniecznie zadbaj o wysokiej klasy zabezpieczenia nadprądowe, bezpieczniki czy wyłączniki różnicowoprądowe, oczywiście w zgodzie z przygotowanym projektem.

W nowoczesnych rozdzielnicach warto też przewidzieć miejsce na ograniczniki przepięć, które skutecznie ochronią Twój sprzęt przed skutkami wyładowań atmosferycznych. Gdy wszystko jest już na swoim miejscu, koniecznie przetestuj instalację miernikiem. Szybka weryfikacja polaryzacji i ciągłości uziemienia pozwoli wychwycić ewentualne niedociągnięcia, zanim jeszcze włączysz zasilanie.

Pamiętaj też o kwestiach technicznych – w instalacjach podtynkowych nie zapominaj o puszkach łączeniowych, które dają potrzebną przestrzeń i ułatwiają serwisowanie. Na koniec drobna, lecz ważna rada: od czasu do czasu warto sprawdzić dokręcenie połączeń śrubowych. Luźny styk to ryzyko powstawania groźnych łuków elektrycznych. Stosując się do tych kilku zasad, zyskujesz pewność, że Twoja instalacja będzie nie tylko bezpieczna, ale też trwała przez długie lata.
