Tabela: jaki przekrój kabla do mocy? Praktyczny przewodnik

Jaki przekrój kabla dla danej mocy?

Dobór odpowiedniego przekroju kabla to zadanie, w którym kluczowe znaczenie ma natężenie przepływającego prądu, a nie sama moc urządzenia. Weźmy za przykład standardowe zasilanie jednofazowe 230 V:

• odbiornik o mocy 2300 W generuje prąd 10 A, co wymaga użycia przewodu miedzianego 1,5 mm²,
• jeśli planujemy obciążenie rzędu 3680 W, czyli 16 A, musimy sięgnąć po przekrój co najmniej 2,5 mm².

W domowych sieciach elektrycznych najczęściej spotkamy żyły o przekrojach 1,5, 2,5, 4, 6 lub 10 mm². W układach trójfazowych sprawa wygląda nieco inaczej – dzięki rozłożeniu mocy na trzy fazy, w instalacjach 400 V możemy stosować cieńsze kable przy zachowaniu tej samej mocy całkowitej. Pamiętaj, że dopuszczalne obciążenie zależy nie tylko od samych parametrów przewodu, ale też od jego temperatury pracy oraz sposobu ułożenia, na przykład w izolacji termicznej lub pod tynkiem.

Polskie przepisy dla instalacji stałych wyznaczają minimum:

• 1,5 mm² dla miedzi,
• 2,5 mm² w przypadku aluminium,
• choć przy większych odbiornikach aluminium często wymaga minimum 10 lub nawet 16 mm².

Zachowując te standardy, skutecznie unikniesz nadmiernych spadków napięcia i groźnego przegrzewania się kabli.

Jak czytać tabelę doboru przekroju kabla?

Weryfikacja danych w tabeli obciążalności sprowadza się do zestawienia prądu roboczego odbiornika z maksymalną dopuszczalną obciążalnością długotrwałą przewodu. Proces ten rozpoczynamy od odczytania wartości właściwej dla danego przekroju żyły, uwzględniając przy tym specyficzne warunki montażu, takie jak:

• ułożenie w rurach,
• ułożenie w korytach,
• ułożenie bezpośrednio w gruncie.

Kluczowe znaczenie mają współczynniki korekcyjne, które kompensują wpływ temperatury otoczenia oraz efekt grupowania przewodów, ograniczający ich zdolność do efektywnego odprowadzania ciepła. Podczas typowania odpowiedniego wiersza w tabeli nie można pominąć wpływu rodzaju izolacji. Zastosowanie PVC bądź polietylenu usieciowanego bezpośrednio przekłada się na wysokość temperatury pracy, co rzutuje na ostateczny dobór kabla do mocy odbiornika.

Przy analizie technicznej musimy również rozróżnić parametry przewodników miedzianych oraz aluminiowych, które odznaczają się odmienną przewodnością. Wszelkie obliczenia powinny być zgodne z wytycznymi norm PN-HD 60364-5-52:2011P oraz PN-IEC. Jeśli jednak tradycyjne tabele okazują się niewystarczające, należy sięgnąć po zaawansowane metody obliczeniowe, które pozwalają dodatkowo uwzględnić istotne spadki napięcia na całej długości instalacji.

Jak obliczyć prąd z mocy urządzenia?

W obwodach jednofazowych natężenie prądu wyznaczymy, dzieląc moc czynną P przez iloczyn napięcia znamionowego U oraz współczynnika mocy cosφ. Dla zobrazowania: urządzenie o mocy 3000 W zasilane napięciem 230 V przy pełnym współczynniku mocy pobiera około 13 amperów.

Przy instalacjach trójfazowych obliczenia wymagają uwzględnienia pierwiastka z trzech w mianowniku, co zmienia finalny wynik. Kluczowe jest, aby przy szacowaniu obciążenia nie zapomnieć o:

• sprawności urządzenia,
• charakterze samej instalacji,
• typie odbiorników: rezystancyjnych lub indukcyjnych.

Tak precyzyjnie określone dane stanowią fundament dla prawidłowego doboru zabezpieczeń nadprądowych. Choć matematyczny wzór jest prosty, w codziennej praktyce inżynierskiej zdecydowanie szybciej sprawdza się internetowy kalkulator. Takie narzędzia nie tylko błyskawicznie przeliczają parametry, ale często podpowiadają również odpowiedni przekrój przewodu, co znacznie ułatwia projektowanie bezpiecznej sieci.

Jak obliczyć wymagany przekrój kabla?

Dobór odpowiedniego przekroju przewodu wymaga przede wszystkim analizy spadku napięcia. W instalacjach jednofazowych precyzyjne wyliczenie tego parametru umożliwia wzór:

A = (2 × I × L) / (κ × Ua), gdzie poszczególne symbole oznaczają:

• natężenie (I),
• długość linii (L),
• konduktywność materiału (κ – dla miedzi przyjmuje się ok. 56),
• dopuszczalny spadek napięcia (Ua).

W układach trójfazowych zależność ta ulega uproszczeniu do postaci:

A = (I × L) / (κ × Ua), co wynika bezpośrednio ze specyfiki przesyłu energii w tym systemie.

Cały proces projektowy można zamknąć w pięciu istotnych krokach:

1. należy obliczyć natężenie prądu, bazując na mocy podłączonego urządzenia,
2. następnie wyznaczamy dopuszczalny spadek napięcia, który według norm powinien mieścić się w granicach 4% wartości znamionowej,
3. trzecim etapem jest uwzględnienie długości trasy oraz rodzaju materiału, jak miedź czy aluminium,
4. nie możemy zapomnieć o współczynnikach korekcyjnych, które korygują wyniki o wpływ temperatury otoczenia, technikę układania kabli oraz ich grupowanie,
5. na końcu wybieramy najbliższy znormalizowany przekrój, weryfikując go pod kątem obciążalności długotrwałej oraz skuteczności ochrony przeciwporażeniowej.

W codziennej pracy projektowej warto wspomagać się kalkulatorami okablowania. Narzędzia te automatyzują obliczenia i gwarantują zgodność z aktualnymi normami PN-HD 60364. Pamiętaj jednak, że każda kalkulacja musi bazować na rzeczywistych warunkach montażowych. Ignorowanie tych różnic prowadzi do nadmiernego nagrzewania się żył, co błyskawicznie degraduje izolację i znacząco zwiększa ryzyko awarii całej instalacji elektrycznej.

Jak długość przewodu wpływa na dobór przekroju?

Wydłużenie trasy kablowej bezpośrednio przekłada się na wyższy opór w obwodzie. Aby zachować stabilne parametry elektryczne na dłuższym odcinku, niezbędne staje się zastosowanie przewodów o większym przekroju. Taka konieczność wynika z faktu, że im większa jest odległość między rozdzielnicą a odbiornikiem, tym wyraźniej rosną straty mocy oddawane w postaci ciepła, a także narastają spadki napięcia.

Zgodnie z obowiązującymi normami, w instalacjach niskiego napięcia dopuszczalny spadek nie może przekroczyć 4%. Standardowe wymiary żył często okazują się niewystarczające na dłuższych dystansach, co nie tylko obniża efektywność urządzeń, ale generuje również istotne straty energii. Pamiętając o tym podczas obliczeń, należy uwzględnić:

• przewodność zastosowanego materiału,
• fakt, że w układach jednofazowych prąd musi pokonać podwójną długość trasy.

Inżynierowie w takich sytuacjach świadomie wprowadzają wyższe marginesy bezpieczeństwa. Zwiększenie przekroju żył pozwala skutecznie wyrównać impedancję linii, co przeciwdziała przekraczaniu ustawowych limitów spadków napięcia. W projektach o kluczowym znaczeniu lub na ekstremalnych odległościach, celowe przewymiarowanie okablowania jest standardową praktyką. Pozwala to zminimalizować straty mocy i gwarantuje, że podłączona aparatura będzie pracować bezawaryjnie przez długi czas.

Miedź czy aluminium: który przekrój wybrać?

Wybór między miedzią a aluminium w instalacjach elektrycznych to zawsze kompromis między fizycznymi parametrami przewodów a wymaganiami technicznymi danego systemu. Miedź dominuje dzięki znakomitej przewodności, co pozwala budować instalacje z cieńszych żył przy zachowaniu wysokiej obciążalności prądowej. Aluminium, stawiając zdecydowanie większy opór, wymusza stosowanie większych przekrojów, a w instalacjach stałych wiąże się to ze ściśle określonymi normami – często nie schodzi się tu poniżej 10–16 mm².

Przy projektowaniu sieci kluczowe są także kwestie ekonomiczne i logistyczne. Aluminium jest wyraźnie tańsze i lżejsze, co daje dużą przewagę przy długich trasach kablowych, jednak miedź punktuje wyższą trwałością mechaniczną i łatwością montażu. Łączenie przewodów aluminiowych wymaga większej staranności i użycia dedykowanych złącz, które zapobiegają korozji galwanicznej oraz tworzeniu się warstwy tlenków izolujących styk.

Ostateczna decyzja powinna wynikać z fachowej analizy tabel doboru kabli, uwzględniających zarówno warunki pracy izolacji, jak i otoczenie montażowe. W miejscach o ograniczonej przestrzeni, takich jak ciasne rozdzielnice czy wypełnione koryta kablowe, miedź pozostaje niekwestionowanym standardem technicznym, zapewniającym niezawodność przez lata.

Jakie normy trzeba uwzględnić przy doborze przekroju?

Dobór odpowiedniego przekroju przewodów to zadanie wymagające ścisłego trzymania się normy PN-HD 60364-5-52:2011P oraz powiązanych wytycznych serii PN-IEC. Zgodnie z tymi regulacjami, każdy kabel musi sprostać trzem głównym wyzwaniom:

• musi bezpiecznie przewodzić prąd bez ryzyka degradacji izolacji,
• utrzymywać spadek napięcia na akceptowalnym poziomie,
• charakteryzować się impedancją pętli zwarcia, która gwarantuje szybkie zadziałanie zabezpieczeń w razie awarii.

Projektant, przygotowując instalację, ma za zadanie zweryfikować obciążalność długotrwałą przewodników, uwzględniając przy tym sposób ich prowadzenia oraz realną temperaturę otoczenia za pomocą współczynników korygujących. Równie istotne jest, aby prąd znamionowy zabezpieczeń nadprądowych był dopasowany do prądu roboczego odbiornika, a jednocześnie mieścił się w limitach wyznaczonych przez wytrzymałość cieplną kabla. Oprócz parametrów elektrycznych, norma PN-HD 60364 narzuca minimalne przekroje ze względów czysto mechanicznych i konstrukcyjnych. Warto pamiętać, że staranne udokumentowanie obliczeń, zwłaszcza weryfikacja pętli zwarcia, jest kluczowe dla bezpieczeństwa przeciwporażeniowego – to właśnie od tego parametru zależy, jak szybko zadziałają zabezpieczenia.

Podczas planowania tras kablowych trzeba również zwrócić uwagę na efekt grupowania przewodów, który znacząco ogranicza ich zdolność do oddawania ciepła. W doborze izolacji, takiej jak PVC czy XLPE, należy sugerować się charakterystyką pracy urządzeń oraz warunkami środowiskowymi. Tylko takie holistyczne podejście do projektowania gwarantuje trwałość instalacji, spełnienie wymogów przeciwpożarowych oraz, co najważniejsze, pełną ochronę użytkowników.

Jakie są skutki złego doboru przekroju?

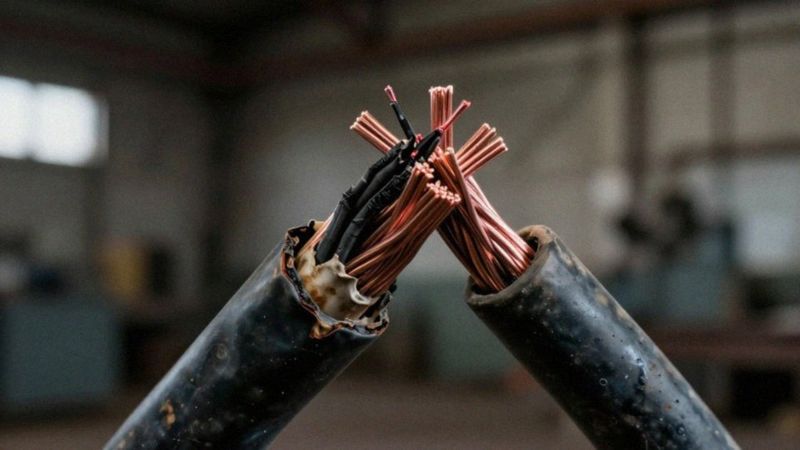

Błędnie dobrany przekrój przewodów to prosta droga do obniżenia wydajności całej sieci elektrycznej. Najpoważniejszym skutkiem jest nadmierne nagrzewanie się kabli – zbyt cienkie żyły stawiają duży opór, co generuje ciepło niebezpiecznie przyspieszające degradację izolacji. W zetknięciu z materiałami łatwopalnymi zamienia to instalację w realne źródło pożaru.

Problemy nie kończą się jednak na termice. Jeśli opór linii wykracza poza założenia projektowe, musimy liczyć się ze spadkami napięcia. W praktyce oznacza to:

• migotanie światła,
• spadek sprawności urządzeń,
• nawet trwałe uszkodzenia delikatnej elektroniki.

Do tego dochodzą wymierne straty energii, która marnowana jest w postaci ciepła, zamiast zasilać odbiorniki. Kwestią krytyczną pozostaje również bezpieczeństwo podczas awarii. Zbyt wysoka impedancja pętli zwarcia sprawia, że bezpieczniki i wyłączniki nadprądowe mogą nie zadziałać na czas. Jeśli prąd zwarciowy nie osiągnie progu wyzwalającego w odpowiednim momencie, obwód pozostaje pod napięciem nawet w obliczu usterki, co grozi porażeniem lub zniszczeniem systemu.

Właściwe dobranie obciążalności prądowej nie jest więc tylko sprawą techniczną – to fundament, na którym opiera się ochrona przeciwpożarowa i niezawodne działanie instalacji przez lata.
