Schemat instalacji CO — kluczowe elementy i zasady projektowania

Co to jest schemat instalacji CO?

Schemat instalacji centralnego ogrzewania to nie tylko rysunek techniczny, ale przede wszystkim precyzyjna mapa, która wskazuje, jak połączyć wszystkie kluczowe komponenty systemu grzewczego w budynku. Dokument ten jasno określa serce układu, czyli źródło ciepła – może to być wydajny kocioł kondensacyjny, gazowy lub urządzenie zasilane paliwem stałym.

Dobrze przygotowany projekt uwzględnia:

• trasę prowadzenia rur,
• rozmieszczenie grzejników,
• układ obiegów grzewczych.

Specjalista wyznacza w nim kluczowe parametry pracy, takie jak optymalna temperatura wody czy wymagane ciśnienie robocze, co pozwala na pełną kontrolę nad instalacją. Na schemacie znajdziemy również lokalizację niezbędnej armatury:

• pomp obiegowych,
• zaworów mieszających,
• trójdrogowych,
• sprzęgieł hydraulicznych,
• które dbają o prawidłowy przepływ czynnika.

Nie można zapomnieć o bezpieczeństwie – w projekcie uwzględnia się naczynia wzbiorcze oraz zabezpieczenia przed przegrzaniem. Ważnym elementem jest także integracja z zasobnikiem ciepłej wody użytkowej oraz wybór odpowiedniego materiału przewodów, niezależnie od tego, czy postawimy na stal, miedź czy nowoczesne tworzywa sztuczne.

Rzetelne opracowanie tego planu przez fachowca zapewnia nie tylko bezproblemowy montaż, ale przede wszystkim wieloletnią trwałość systemu i jego wysoką efektywność energetyczną, co pozwala uniknąć wielu kosztownych błędów wykonawczych.

Jakie elementy powinien zawierać schemat instalacji CO?

Solidnie przygotowany projekt instalacji grzewczej opiera się na dziewięciu fundamentach. Punkt wyjścia stanowi jednostka wytwarzająca ciepło, czyli:

• kocioł gazowy,
• pompa ciepła,
• kocioł na paliwo stałe.

W każdym z tych przypadków kluczowe jest precyzyjne dobranie mocy urządzenia. Następnie należy zaprojektować obiegi, które rozprowadzą energię do poszczególnych stref, takich jak:

• ogrzewanie podłogowe,
• klasyczne grzejniki,
• łazienkowe drabinki.

Sprawne działanie systemu zależy od dobrej armatury. Zawory – odcinające, bezpieczeństwa, różnicowe czy trójdrogowe – dbają o stałą cyrkulację i ochronę instalacji. Równie ważne są elementy wspierające przepływ:

• pompy obiegowe,
• sprzęgła hydrauliczne,
• wymienniki płytowe stosowane w układach mieszanych.

Warto pamiętać o zabezpieczeniu ciśnieniowym, dobierając naczynie przeponowe dla instalacji zamkniętych bądź wzbiorcze dla otwartych. Osobny rozdział stanowi przygotowanie ciepłej wody użytkowej. Tutaj niezbędny jest dedykowany zasobnik wzbogacony o reduktor ciśnienia oraz układ cyrkulacji, który zapewnia szybki dostęp do wody o optymalnej temperaturze.

Dokumentacja projektowa określa również standard materiałowy – czy to miedź, stal czy tworzywa sztuczne – wskazując dokładne średnice i trasy przewodów. Nad całością czuwa zaawansowana automatyka sterująca z czujnikami oraz regulatorami pogodowymi, a wskazówki eksploatacyjne dotyczące ciśnienia pozwalają cieszyć się bezawaryjną pracą systemu przez długie lata.

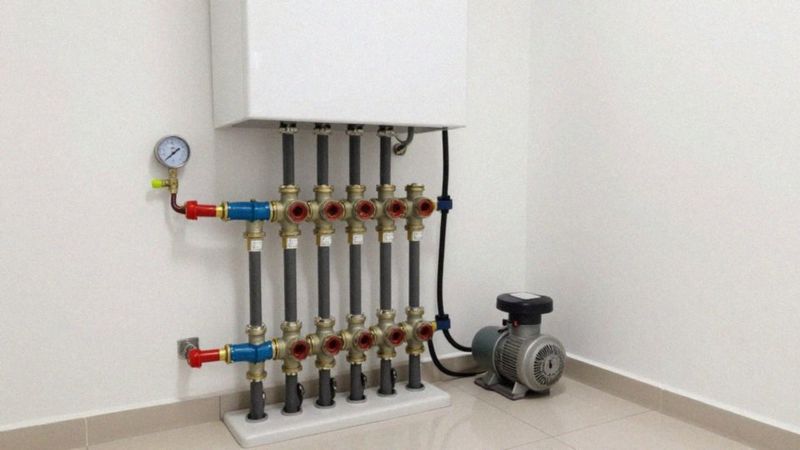

Jak uwzględnić ogrzewanie podłogowe w schemacie CO?

W dokumentacji technicznej ogrzewanie podłogowe należy traktować jako niezależny obieg hydrauliczny, w którym sercem całego układu pozostaje rozdzielacz. Jego zadaniem jest precyzyjne rozprowadzenie czynnika grzewczego w poszczególnych pętlach, niezależnie od tego, czy wybraliśmy układ meandrowy, czy ślimakowy.

Aby podnieść efektywność całego systemu, warto wyposażyć go w:

• zawór mieszający lub 4-drogowy, które efektywnie obniżą temperaturę wody w stosunku do tej wykorzystywanej w klasycznych grzejnikach,
• sprzęgło hydrauliczne bądź wymiennik płytowy, które skutecznie separują wysokotemperaturowy obwód kotła od „podłogówki”, pracującej zazwyczaj na niższych parametrach.

Kluczowe jest przy tym właściwe dobranie pompy obiegowej, która musi sprawnie pokonywać opory hydrauliczne stwarzane przez pętle z rur AluPex lub PP. Całość warto zwieńczyć zaawansowaną automatyką strefową – na przykład łączącą termostaty pokojowe z regulatorem pogodowym. Taka inteligentna konfiguracja nie tylko zapewnia maksymalny komfort cieplny, ale również gwarantuje bezpieczną i bezawaryjną pracę instalacji przez długie lata.

Jak działa instalacja grawitacyjna CO?

W instalacjach grawitacyjnych ruch wody napędza zjawisko konwekcji. Opiera się ono na prostym prawidle: podgrzana w kotle woda staje się lżejsza i wędruje w górę, wypierając jednocześnie chłodniejszą ciecz, która spływa z powrotem do źródła ciepła. Cały proces zachodzi samoczynnie i co najważniejsze, nie wymaga użycia pompy obiegowej, dzięki czemu system pozostaje funkcjonalny nawet podczas przerw w dostawie prądu.

Aby taki układ działał efektywnie, kluczowe znaczenie ma odpowiednia średnica rur – im większy przekrój, tym mniejsze opory przepływu. Podczas montażu należy rygorystycznie przestrzegać spadków na poziomie minimum 0,5–1%, dbając o jak najkrótsze i możliwie proste trasy przewodów. Praktyka pokazuje, że odległość między kotłem a najdalej oddalonym grzejnikiem nie powinna przekraczać 25 metrów.

Całość systemu w układzie otwartym zabezpiecza naczynie wzbiorcze, które nie tylko nadzoruje zmiany objętości wody, ale pełni również funkcję odpowietrznika. Mimo swojej niezawodności, ogrzewanie grawitacyjne ustępuje nowoczesnym rozwiązaniom pod względem komfortu. Precyzyjna regulacja temperatury bywa problematyczna, co często skutkuje nierównomiernym nagrzewaniem się pomieszczeń.

Ponadto instalacja ta nie współpracuje bezpośrednio z „podłogówką” bez zastosowania skomplikowanych układów mieszających. Właściciele starszych systemów stalowych muszą również zwracać szczególną uwagę na stan techniczny rur, gdyż brak właściwej konserwacji w układzie otwartym sprzyja korozji.

Kiedy wybrać instalację pompową zamiast grawitacyjnej?

Współczesne budownictwo kładzie ogromny nacisk na właściwy dobór instalacji pompowej, co wynika nie tylko z surowych wymogów technicznych nowoczesnych źródeł ciepła, ale także z dążenia do jak największej oszczędności energii. Układ zamknięty staje się standardem, gdy korzystamy z:

• kotłów kondensacyjnych,
• kotłów gazowych,
• wydajnych pomp ciepła.

Urządzenia te wymagają stabilnych warunków pracy, co w klasycznym systemie grawitacyjnym byłoby niemożliwe do osiągnięcia. Zastosowanie pompy obiegowej jest koniecznością w obiektach o rozbudowanej strukturze hydraulicznej. Gdy dystans między jednostką grzewczą a grzejnikami przekracza 25 metrów lub gdy sieć składa się z wielu pionów, opory przepływu stają się zbyt dużą przeszkodą dla naturalnej cyrkulacji wody. Wówczas to właśnie pompa gwarantuje, że ciepło dotrze do każdego zakątka domu.

Takie podejście sprawdza się szczególnie w budynkach hybrydowych, gdzie tradycyjne grzejniki działają w połączeniu z ogrzewaniem podłogowym. Wymaga to jednak instalacji rozdzielaczy z zaworami mieszającymi, które pozwalają na precyzyjne sterowanie temperaturą w poszczególnych pętlach. Systemy te zyskują jeszcze bardziej, gdy współpracują z regulatorem pogodowym, automatycznie korygującym parametry instalacji w odpowiedzi na zmiany temperatury na zewnątrz. To przekłada się na realny wzrost komfortu i zauważalne obniżenie rachunków.

Co więcej, wymuszony obieg wody jest wybawieniem w projektach, w których nie da się zachować odpowiednich spadków przewodów lub konieczne jest użycie rur o mniejszej średnicy. Warto pamiętać o zabezpieczeniu układu, którym zazwyczaj jest zawór różnicowy. Gwarantuje on przepływ wody nawet w sytuacjach awaryjnych lub po wyłączeniu pompy. Ostateczny kształt instalacji najlepiej ustalić bezpośrednio z projektantem jeszcze na etapie planowania, co pozwoli uniknąć błędów i zapewni płynną współpracę wszystkich komponentów systemu.

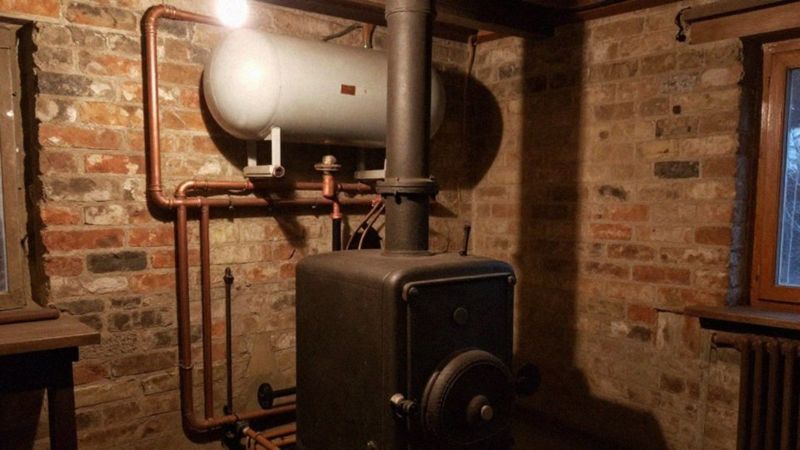

Kiedy stosować schemat otwartej instalacji CO?

Systemy otwarte stanowią standard w instalacjach zasilanych kotłami na paliwa stałe, które ze względu na brak zaawansowanej automatyki są szczególnie narażone na przegrzanie. Kluczowym elementem bezpieczeństwa jest tu naczynie wzbiorcze, które skutecznie niweluje nadmiar ciśnienia, skutecznie chroniąc układ przed groźnym skutkiem zagotowania wody.

Wybór tego rozwiązania bywa podyktowany wymogami technicznymi jednostek grzewczych pozbawionych systemów chłodzenia awaryjnego. Podczas projektowania instalacji warto pamiętać o:

• naczyniu z otwartym odpowietrzeniem, co ułatwia samoczynne usuwanie powietrza z obiegu,
• zdolności do pracy grawitacyjnej, co zapewnia komfort cieplny nawet w trakcie przerw w dostawie prądu.

Należy jednak pamiętać o pewnych minusach:

• stały kontakt wody z atmosferą przyspiesza korozję metalowych komponentów,
• wymusza częstsze uzupełnianie ilości czynnika grzewczego.

O ile w nowoczesnych instalacjach gazowych czy wymagających precyzyjnej regulacji lepiej sprawdza się układ zamknięty, o tyle system otwarty pozostaje bezkonkurencyjny w prostych, niewielkich obiektach. To ekonomiczne rozwiązanie, które przy zachowaniu minimalnych nakładów finansowych gwarantuje wysoki poziom ochrony termicznej. Kluczowe jest jedynie umieszczenie zbiornika w najwyższym punkcie instalacji, co gwarantuje prawidłowy przepływ i pozwala skutecznie zapobiegać przekroczeniu temperatury wrzenia wewnątrz wymiennika.

Jak zabezpieczyć instalację CO przed przegrzaniem?

Zapewnienie bezpieczeństwa instalacji grzewczej przed przegrzaniem to nie tylko kwestia przepisów, ale przede wszystkim spokoju domowników. Fundamentem ochrony jest zawór zabezpieczenia termicznego, który w chwili przekroczenia bezpiecznej temperatury kotła samodzielnie uruchamia zrzut ciepła lub dopływ chłodnego medium.

W układach zamkniętych nieocenioną rolę pełni naczynie przeponowe, które razem z zaworem bezpieczeństwa skutecznie niweluje ryzyko wzrostu ciśnienia. Dobierając naczynie, warto zwrócić uwagę, by jego pojemność była precyzyjnie dopasowana do całkowitej objętości cieczy w systemie. W przypadku kotłów na paliwo stałe świetnie sprawdzają się bufory ciepła lub zasobniki, które przejmują każdą nadwyżkę wyprodukowanej energii.

Aby odizolować wrażliwe elementy instalacji od wysokich temperatur, warto zastosować wymiennik płytowy lub sprzęgło hydrauliczne. Precyzyjne dozowanie temperatury zasilania to z kolei zadanie dla zaworów mieszających lub 4-drożnych, które w połączeniu z automatyką pogodową na bieżąco korygują parametry pracy całego układu.

Dbałość o techniczną sprawność obiegu wymaga regularnych przeglądów – warto kontrolować nie tylko stan przewodów, ale również szybkość reakcji samej automatyki. W awaryjnych sytuacjach nieoceniony okazuje się zawór różnicowy, gwarantujący przepływ wody nawet podczas nagłego braku zasilania pompy. Z kolei w układach napełniania dobrze sprawdza się reduktor ciśnienia, skutecznie wygładzający wszelkie skoki parametrów.

Pamiętajmy, że każdy z tych komponentów powinien posiadać stosowne atesty i zostać zainstalowany zgodnie z zaleceniami producenta, co stanowi jedyną gwarancję niezawodnej ochrony całego systemu.

Czy samodzielna budowa instalacji CO jest możliwa?

Własnoręczny montaż instalacji centralnego ogrzewania sprawdza się jedynie w przypadku nieskomplikowanych układów. Choć wizja oszczędności bywa kusząca, zadanie to wymaga solidnej wiedzy z zakresu hydrauliki oraz rygorystycznego przestrzegania zasad bezpieczeństwa. Samodzielnie wykonane prace pozwalają co prawda lepiej zrozumieć specyfikę domowego systemu, jednak oznaczają też konieczność precyzyjnego doboru:

• mocy kotła,
• średnic przewodów,
• odpowiedniej armatury.

W trakcie prac zazwyczaj montuje się grzejniki i rozdzielacze, stosując systemy typu PP lub AluPex. O ile prowadzenie rur jest osiągalne dla domowego majsterkowicza, o tyle podłączenia kotłowni wymagają już ogromnej precyzji. Co więcej, prawo jest nieubłagane – jeśli instalacja opiera się na kotle gazowym, musi za nią odpowiadać certyfikowany fachowiec. Zlekceważenie tego wymogu nie tylko grozi utratą gwarancji na urządzenie, ale przede wszystkim stwarza realne ryzyko:

• awarii,
• korozji układu,
• zagrożenia dla domowników.

Dlatego, zanim zaczniesz, warto zlecić sporządzenie projektu profesjonaliście. Taka dokumentacja to swoista mapa drogowa, wskazująca optymalne parametry:

• pompy cyrkulacyjnej,
• naczynia przeponowego,
• zaworów bezpieczeństwa.

Traktuj to jako inwestycję w spokój ducha. Nawet jeśli podejmiesz się części prac samodzielnie, przed napełnieniem układu wodą zaproś specjalistę. Sprawdzi on szczelność instalacji oraz jej zachowanie pod ciśnieniem, co uchroni Cię przed przykrymi niespodziankami. Rozsądnie jest ograniczyć własną aktywność do prostych zadań, jak choćby:

• wymiana pojedynczego grzejnika,
• drobne korekty w domowej sieci.

Trwałość i energooszczędność całego systemu zależą od detali – od jakości montażu pieca po zestrojenie automatyki. Błędy w odpowietrzaniu czy niewłaściwa konfiguracja rzadko wybaczają, a ich skutki mogą błyskawicznie zniwelować wszelkie wcześniejsze oszczędności. Końcowy rozruch i regulację przepływów najlepiej pozostawić w rękach kogoś, kto robi to na co dzień.
