Jakie belki na strop drewniany 7m? Wybór najlepszych rozwiązań

Jakie belki na strop drewniany o rozpiętości 7 m?

Dla belki o rozpiętości 7,00 m dopuszczalne ugięcie wynosi 23 mm. W stropach mieszkalnych typowe obciążenia to użytkowe 2,0 kN/m² oraz ciężar własny konstrukcji rzędu 0,6–1,0 kN/m², więc całkowicie przyjmuje się zwykle około 2,6–3,0 kN/m². Przy rozstawie belek 0,60 m równomierne obciążenie przypadające na jedną belkę wynosi q = 3,0 kN/m² × 0,60 m = 1,8 kN/m. Dla belki swobodnie podpartej o długości 7 m maksymalny moment zginający obliczamy ze wzoru M = qL²/8, co daje około 11,0 kNm. Te dane są przydatne do wstępnego doboru przekroju i weryfikacji ugięć.

Ze względu na lepsze parametry mechaniczne i mniejszą podatność na pęknięcia warto rozważyć drewno klejone warstwowo (BSH). Ma ono wyższą nośność, większą stabilność wymiarową oraz mniejsze ugięcie przy tej rozpiętości. Popularne klasy BSH to GL24h i GL28h, zgodne z Eurokodem 5 (PN-EN 1995-1-1). Jako alternatywę można stosować belki lite (sosna, świerk, modrzew) — wtedy wymagane będą zwykle większe wysokości przekroju. Inne rozwiązania to:

• belki dwuteowe lub Posi-Joist, które są lekkie i ułatwiają prowadzenie instalacji,
• belki kratowe, korzystne przy wymaganiach dotyczących sztywności i oszczędności materiału.

Orientacyjne zakresy przekrojów dla rozpiętości 7 m (wstępne, wymagają obliczeń konstrukcyjnych) mogą wyglądać następująco:

• BSH: wysokość 160–240 mm, szerokość 60–120 mm (często spotykane przekroje to 80×200, 100×220, 120×240 mm, zależnie od rozstawu i obciążeń),
• belki lite (sosna/świerk): wysokość około 200–300 mm przy podobnym rozstawie,
• Posi-Joist/kratowe: wysokość rzędu 300–400 mm, z cienkościennymi elementami zmniejszającymi ciężar własny.

Przy planowaniu rozstawu warto rozważyć 60 lub 80 cm: 60 cm lepiej sprawdza się przy cięższych wykończeniach (płytki, warstwa betonu, ogrzewanie podłogowe) oraz gdy oczekujemy mniejszych ugięć; 80 cm to oszczędność materiału przy lekkich wykończeniach (deski, panele) lub zastosowaniu wysokich belek bądź konstrukcji Posi-Joist, ale wymaga większej nośności i kontroli ugięć. W zakresie norm i klas drewna należy stosować PN-EN 1995-1-1 (Eurokod 5). Dla drewna litego rekomendowana jest klasa C24, a dla BSH typowo GL24h lub GL28h.

Dokumentacja projektowa powinna precyzować klasę materiału, jego wilgotność oraz wymagane zabezpieczenia. Montaż i logistyka: elementy o długości 7 m zwykle wymagają transportu ponadgabarytowego i sprzętu do podnoszenia. Trzeba zaplanować wieszaki stalowe, łączniki i podpory tymczasowe podczas montażu. Przy belkach klejonych zwrócić uwagę na kontrolę krzywizn i ewentualne domiarowanie kambera. Ochrona przed wilgocią i szkodnikami: drewno powinno mieć wilgotność około 12% (±3%). Stosuje się impregnację ciśnieniową lub powierzchniową, barierę paroizolacyjną oraz wentylację przestrzeni stropowej. Przy podwyższonej wilgotności rozważane jest drewno BSH z kontrolowaną wilgotnością fabryczną. Ostateczny dobór przekrojów i rozstawu wykonuje konstruktor zgodnie z Eurokodem 5 — trzeba sprawdzić nośność, zginanie, ścinanie oraz ugięcia (np. L/300 lub inne wymagane przez inwestora). Przed zatwierdzeniem przekrojów należy uwzględnić lokalne warunki, obciążenia punktowe oraz sposób posadowienia podpór.

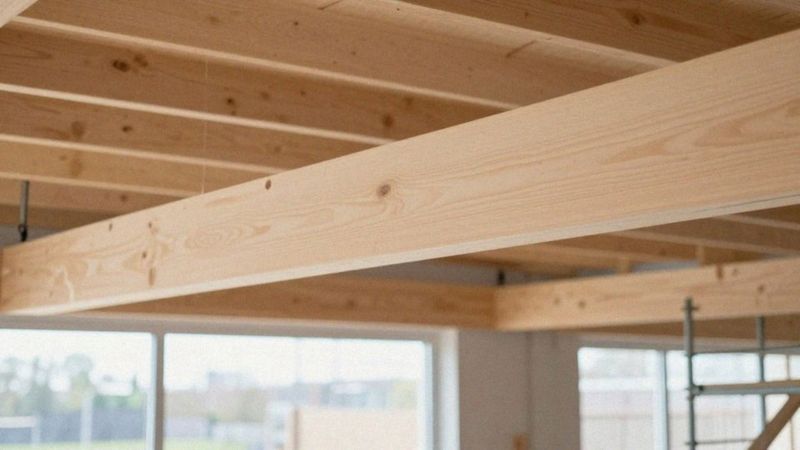

Czy drewno klejone BSH sprawdzi się na 7 m?

Drewno klejone warstwowo (BSH) dobrze sprawdza się przy rozpiętości 7,00 m — daje lepszą stabilność wymiarową, mniej pęknięć i mniejsze ugięcia niż drewno lite. Poniżej najważniejsze kwestie, które warto uwzględnić przy projektowaniu i realizacji takiego rozwiązania:

1. Weryfikacja konstrukcyjna: konieczne są obliczenia nośności na zginanie, ścinanie oraz ugięć zgodnie z PN-EN 1995-1-1 (Eurokod 5). Należy sprawdzić zarówno stan graniczny użytkowania (np. L/300 lub L/360 przy wrażliwych wykończeniach), jak i nośność dla przyjętych obciążeń projektowych.
2. Wybór klasy i dokumentacja: zalecane klasy to GL24h lub GL28h. Producent powinien dostarczyć deklarację właściwości użytkowych/CE oraz dane wytrzymałościowe niezbędne do obliczeń.
3. Przekrój i sztywność: przy tej długości BSH umożliwia zastosowanie mniejszych wysokości belek niż drewno lite przy tej samej nośności. Odpowiedni przekrój musi potwierdzić konstruktor na podstawie wyliczonych momentów i ugięć; w razie potrzeby można zwiększyć wysokość przekroju lub zmniejszyć rozstaw belek.
4. Kamber i tolerancje produkcyjne: warto zamówić belki z fabrycznym kamberem kompensującym przewidywane ugięcie (zwykle kilka mm na metr). Przed montażem uzgodnij z dostawcą tolerancje prostoliniowości i dopuszczalne krzywizny.
5. Oparcie i łączniki: minimalna długość oparcia na podporze zwykle wynosi ≥80 mm. Przy obciążeniach punktowych zastosuj odpowiednie wieszaki i łączniki stalowe, a także sprawdź nośność ścinania w miejscu podpór.
6. Wilgotność i impregnacja: drewno powinno opuszczać fabrykę o kontrolowanej wilgotności. Konieczne jest zabezpieczenie powierzchniowe lub ciśnieniowe oraz ochrona przed wilgocią i szkodnikami. Pamiętaj też o zapewnieniu wentylacji przestrzeni stropowej.
7. Montaż i logistyka: transport i podnoszenie 7‑metrowych elementów wymagają przemyślanej logistyki. Zaplanuj tymczasowe podpory i zasady składowania na budowie, aby uniknąć odkształceń czy zawilgocenia.
8. Koszt i opłacalność: wyższa cena materiału często rekompensuje się mniejszą liczbą elementów, szybszym montażem oraz dłuższą żywotnością przy odpowiedniej impregnacji i kontroli wilgotności.

Stosując powyższe zasady i wykonując obliczenia zgodnie z Eurokodem 5 oraz potwierdzając parametry materiału u producenta, BSH jest rozwiązaniem uzasadnionym dla rozpiętości 7 m.

Jakie normy i klasy drewna obowiązują dla belek?

Podstawowe normy dotyczące drewna konstrukcyjnego to:

• PN‑EN 1995‑1‑1 (Eurokod 5),
• PN‑EN 338, które określają klasy wytrzymałości.

Dla drewna klejonego (BSH) stosuje się PN‑EN 14080, natomiast PN‑EN 14081 reguluje metody sortowania i znakowania klas wytrzymałości. Z kolei PN‑EN 335 klasyfikuje warunki eksploatacji, dzieląc je na klasy użytkowania 1–4 — a od przypisanej klasy zależy m.in. konieczność impregnacji. Oznaczenia klas odnoszą się bezpośrednio do parametrów mechanicznych. Przykładowo symbol Cxx wskazuje wartość charakterystyczną wytrzymałości na zginanie f_m,k w N/mm²:

• klasa C24 ma f_m,k = 24 N/mm² i moduł sprężystości E około 11 GPa,
• klasa C30 to 30 N/mm² i E ≈ 12 GPa.

W przypadku drewna klejonego używa się oznaczeń GL (np. GL24h, GL28h) zgodnie z PN‑EN 14080. Normy budowlane wymagają kompletnej dokumentacji producenta:

• deklaracji właściwości (DoP/CE),
• systemu kontroli produkcji fabrycznej (FPC),
• oznakowania.

Potwierdzeniem parametrów są też badania laboratoryjne — typowo testy wytrzymałości na zginanie, pomiar modułu sprężystości i gęstości materiału — które są niezbędne przy obliczeniach konstrukcyjnych. Wilgotność drewna musi odpowiadać warunkom użytkowania określonym w normach, a norma odnosi się do wilgotności równowagowej dla danej klasy użytkowania. Gdy elementy pracują w środowisku narażonym biologicznie (klasy użytkowania 3–4), wymagane są dodatkowe zabezpieczenia:

• impregnacja ciśnieniowa lub powierzchniowa,
• środki przeciwogniowe zgodne z PN‑EN i dokumentacją producenta.

Jakość materiału ocenia się także wizualnie i sortując — sęki, pęknięcia czy inne wady wpływają na przydział do klasy wytrzymałości. Gatunek drewna determinuje gęstość i wartości charakterystyczne, dlatego musi być jednoznacznie określony w dokumentacji materiałowej. Parametry belek, na przykład o długości 7 m, weryfikuje się w projekcie konstrukcyjnym na podstawie norm, testów laboratoryjnych oraz deklaracji producenta; projektant przed zatwierdzeniem sprawdza zgodność przekrojów z obowiązującymi przepisami i dostarczonymi dokumentami.

Jak obliczyć nośność i ugięcia belek na 7 m?

Wejściowe dane do obliczeń: długość belki L = 7,00 m, obciążenia użytkowe i stałe (kN/m²), rozstaw belek (m), przekrój poprzeczny (b×h), moduł sprężystości E (dla drewna C24 E ≈ 11 000 N/mm²) oraz warunki podparcia.

1. Zamiana obciążeń powierzchniowych na liniowe: Przekształcamy obciążenie powierzchniowe na obciążenie na belkę: q_beam = q_area × rozstaw_belek. W obliczeniach uwzględniamy ciężar własny, obciążenie użytkowe i ewentualne obciążenia miejscowe.
2. Siły wewnętrzne dla belki swobodnie podpartej: Dla obciążenia równomiernego: M_max = q L² / 8, a siła poprzeczna V_max = q L / 2. Te wartości wykorzystujemy przy weryfikacji nośności na zginanie i ścinanie.
3. Nośność na zginanie przekroju prostokątnego: Moment rezystancyjny obliczamy ze wzoru W = b h² / 6 (mm³). Do porównań stosujemy charakterystyczną wytrzymałość na zginanie f_m,k zgodnie z PN‑EN 1995‑1‑1. Nośność zginająca: M_Rd = k_mod · f_m,k · W / γ_M. Wartości k_mod i γ_M przyjmujemy zgodnie z projektem oraz klasą użytkowania.
4. Sprawdzenie nośności na ścinanie: Powierzchnia przekroju ścinanego to A_s = b·h. Nośność na ścinanie wyznaczamy z f_v,k skorygowanego współczynnikiem k_mod i podzielonego przez γ_M. Porównujemy obliczone V_max z V_Rd.
5. Ugięcia (stan graniczny użytkowalności): Moment bezwładności: I = b h³ / 12 (mm⁴). Maksymalne ugięcie dla obciążenia równomiernego obliczamy ze wzoru w_max = 5 q L⁴ / (384 E I). Wynik porównujemy z dopuszczalnym ugięciem przyjętym w projekcie (np. L/300).
6. Dostosowanie przekroju i rozstawu: Jeżeli M_max > M_Rd, trzeba zwiększyć rezystancję zginającą (np. większe h lub b) lub zmniejszyć rozstaw belek. Gdy w_max przekracza dopuszczalne wartości, zwiększamy moment bezwładności (przede wszystkim przez powiększenie h) albo redukujemy obciążenie przypadające na belkę (mniejszy rozstaw). Drewno klejone (BSH) ma zwykle wyższy E i mniejsze ugięcia niż drewno lite; np. belka 10×24 cm jest sztywniejsza i ma większą nośność niż belka 8×18 cm przy tej samej rozpiętości.
7. Sprawdzenia dodatkowe: Należy też zweryfikować ugięcia przy obciążeniach krótkotrwałych i długotrwałych, lokalne naprężenia w podporach, nośność łożyskową oraz wpływ połączeń. Istotne jest uwzględnienie współpracy płyt podłogowych i legarów — może to zmieniać obciążenie przypadające na belkę i tym samym q_beam.
8. Dokumentacja i normy: Wszystkie obliczenia prowadzimy zgodnie z PN‑EN 1995‑1‑1 (Eurokod 5). Przy określaniu f_m,k, E i klasy drewna (np. C24) korzystamy z parametrów materiałowych i deklaracji producenta (DoP/CE). Końcowa weryfikacja powinna być wykonana przez uprawnionego inżyniera budowlanego, a wyniki przedstawione w projekcie wykonawczym zawierającym obliczenia nośności, ugięć oraz dobór przekrojów i rozstawu belek.

Jaki przekrój belek zapewnia wymaganą sztywność?

Moment bezwładności prostokątnego przekroju liczy się ze wzoru I = b·h³/12. Dla belki swobodnie podpartej maksymalne ugięcie obliczamy jako w_max = 5·q·L⁴/(384·E·I). Te zależności pozwalają dobrać przekrój tak, by spełnić wymaganą sztywność. Weźmy przykład:

• L = 7 000 mm,
• q_beam = 1,8 kN/m (czyli 1,8 N/mm),
• E dla drewna klasy C24 ≈ 11 000 N/mm².

Przy przekroju 120×240 mm (b = 120 mm, h = 240 mm) wychodzi I ≈ 1,3824·10^8 mm^4, co daje w_max ≈ 37 mm — to już ponad dopuszczalne 23 mm (L/300). Aby ograniczyć ugięcie do 23 mm, potrzebne I wynosi około 2,23·10^8 mm^4. Przy b = 120 mm daje to h ≈ 282 mm. Innymi słowy, trzeba zwiększyć wysokość belki, jeśli chcemy zachować ten przekrój szerokości.

Materiał i rozstaw mocno wpływają na wymagane wymiary. Wyższy moduł sprężystości E (np. drewno klejone BSH, klasy GL24/GL28) zmniejszy potrzebną wysokość — przy E ≈ 13 000 N/mm² h spada o około 10–15% (czyli do ~260–270 mm zamiast ~280 mm dla b = 120 mm). Z kolei zmniejszenie rozstawu z 0,60 m do 0,45 m redukuje q_beam do około 1,35 kN/m i obniża potrzebne h do ≈ 255 mm (przy b = 120 mm i E = 11 GPa).

W praktyce dla stropów mieszkalnych przy obciążeniu powierzchniowym q_area ≈ 3,0 kN/m² i rozstawie 0,60 m typowe wysokości belek z drewna litego mieszczą się w przedziale ~280–350 mm. Dla BSH częściej stosuje się przekroje 220–300 mm, zależnie od klasy i modułu E. Alternatywy, jak Posi‑Joist czy belki dwuteowe, dają większą efektywną sztywność przy mniejszej masie — zawsze jednak warto sprawdzić dane producenta i zweryfikować ugięcia dla konkretnego rozstawu.

Jeśli podłoga ma współpracującą płytę (sklejona lub zespolona), jej udział w sztywności może znacząco obniżyć ugięcia i pozwolić na mniejszą wysokość przekroju. Należy uwzględnić to przy projektowaniu lub podczas doboru gotowych rozwiązań.

Jak praktycznie postępować:

1. Oblicz wymagane I z równania na ugięcie, przyjmując q, E i dopuszczalne w_max.
2. Dobierz b i h tak, by b·h³/12 ≥ I_req.

Dla szybkiej orientacji: przy q_beam = 1,8 kN/m i E = 11 GPa warto przyjmować h ≈ 280–300 mm dla b ≈ 120 mm; alternatywnie wybierz BSH (mniejsze h dzięki większemu E) lub zmniejsz rozstaw do 0,45–0,50 m. Ostateczne przekroje powinien zatwierdzić projektant. Równocześnie trzeba sprawdzić nośność na zginanie i ścinanie, wpływ długotrwałych odkształceń, a także rolę połączeń i płyt podłogowych w kontekście rzeczywistej pracy stropu.

Kiedy rozstaw belek powinien wynosić 60–80 cm?

Dla rozpiętości 7,00 m można rozważyć rozstaw osiowy 60–80 cm, pod warunkiem że konstrukcja i warstwy podłogowe spełniają wymagania nośności i sztywności wynikające z obliczeń zgodnych z PN‑EN 1995‑1‑1 (Eurokod 5). Kiedy rozstaw 60–80 cm jest dopuszczalny? Przede wszystkim wtedy, gdy zastosuje się belki o większym przekroju albo o wyższym module sprężystości — przykładowo elementy BSH GL24 lub GL28.

Istotne są też odpowiednie płyty podłogowe:

• przy rozstawie około 60 cm wystarczą płytki OSB 18 mm,
• natomiast przy 80 cm lepiej użyć płyty grubszej (około 22–25 mm) lub desek klejonych.

Lekkie wykończenia — panele, deski czy cienka warstwa posadzki bez ciężkiej wylewki — dodatkowo ułatwiają utrzymanie dopuszczalnych odkształceń. Ważne jest unikanie dużych obciążeń punktowych i instalowania ciężkich urządzeń na tej samej konstrukcji. Alternatywnie można zastosować rozwiązania kratowe, takie jak Posi‑Joist, które pozwalają na większe rozstawy przy zachowaniu sztywności i jednoczesnym prowadzeniu instalacji.

Kiedy warto jednak wybrać rozstaw bliższy 60 cm? Przy cięższych wykończeniach — na przykład przy:

• płytkach ceramicznych,
• wylewce betonowej przekraczającej około 40 mm,
• ogrzewaniu podłogowym z wylewką — lepszy będzie mniejszy rozstaw.

Również jeśli wymagane jest ograniczenie ugięć do wartości takich jak L/300 lub bardziej rygorystycznych, 60 cm da większą pewność. Mniejszy rozstaw ułatwia też montaż izolacji: standardowa szerokość wełny mineralnej to 600 mm, co sprawia, że układanie izolacji jest prostsze i szybsze. Przy użyciu standardowych płyt OSB współpraca płyt z legarami również działa korzystniej przy rozstawie 60 cm.

Aspekt ekonomiczny i logistyczny: zwiększenie rozstawu z 60 cm do 80 cm oznacza redukcję liczby belek o około 25% na metr bieżący. Mniej elementów to niższe koszty materiału i montażu, jednak trzeba liczyć się z koniecznością użycia mocniejszych przekrojów i przeprowadzenia precyzyjnych obliczeń projektowych.

Jakie sprawdzenia są niezbędne przed wyborem rozstawu? Należy wykonać obliczenia nośności i ugięć dla przyjętego rozstawu i przekroju; obciążenie powierzchniowe przelicza się na obciążenie na belkę jako q_beam = q_area × rozstaw osiowy. Trzeba też zweryfikować miejscowe obciążenia, nośność podpór oraz połączeń, a także potwierdzić parametry materiałowe u producenta (DoP/CE) i uzyskać akceptację projektanta. Decyzję o ostatecznym rozstawie należy podjąć na podstawie wyników obliczeń nośności i sztywności oraz zgodnie z dokumentacją projektową.

Jak zabezpieczyć belki przed wilgocią i szkodnikami?

Największe ryzyko rozkładu biologicznego drewna pojawia się, gdy wilgotność włókien przekracza 20%, dlatego celem jest utrzymanie jej na poziomie 9–15% — optymalnie około 12%. Ten parametr warto regularnie kontrolować elektronicznym miernikiem. Drewno powinno być przechowywane:

• pod dachem,
• na podkładach,
• z dala od gruntu,
• tak aby nie było narażone na opady ani bezpośredni kontakt z murem czy ziemią.

Aklimatyzacja materiału na placu budowy trwa zwykle od 7 do 28 dni i zależy od grubości belek oraz lokalnych warunków klimatycznych. W klasach eksploatacji 1–2 wystarczające są powłoki powierzchniowe — lakier, lazura czy olej — natomiast dla klas 3–4 rekomenduje się impregnację ciśnieniową zgodną z PN‑EN. Preparaty biobójcze obejmują środki przeciwgrzybiczne i insektycydy; boranowe środki sprawdzają się we wnętrzach, a na zewnątrz częściej stosuje się preparaty miedziowe lub organiczne.

Prawidłowa paroizolacja po stronie ciepłej zapobiega kondensacji, a solidna hydroizolacja — w postaci taśm i izolacji pływającej — chroni przed podciąganiem wilgoci przy fundamentach i murach. Dobra wentylacja przestrzeni stropowej zmniejsza zawilgocenie; typowa szczelina wentylacyjna ma 30–50 mm, choć ostateczny wymiar zależy od konstrukcji. Skuteczny drenaż i sprawne odprowadzenie wody z dachu dodatkowo redukują ryzyko zawilgocenia.

W miejscach łączeń i przy elementach metalowych warto stosować łączniki ocynkowane ogniowo lub ze stali nierdzewnej oraz separatory antykorozyjne, a powierzchnie stykowe zabezpieczać powłokami bitumicznymi lub taśmami, by uniknąć reakcji z impregnatami. Ochrona przeciwogniowa również ma kluczowe znaczenie — stosować środki zgodne z dokumentacją projektową i normami PN‑EN; w obiektach wymagających ochrony wybiera się impregnaty ogniochronne z deklaracją CE.

Aby zachować trwałość drewna, trzeba prowadzić regularne kontrole: przynajmniej raz na 12 miesięcy przeprowadzać inspekcję wzrokową i pomiar wilgotności. Powłoki powierzchniowe zwykle wymagają odnowienia co 3–7 lat, w zależności od stopnia ekspozycji, natomiast impregnacja ciśnieniowa zapewnia ochronę na ogół przez 10–30 lat, w zależności od zastosowanego środka i klasy użytkowania.

Wybór preparatów powinien opierać się na deklaracjach producenta (DoP/CE) oraz wymaganych normach PN‑EN; przy wątpliwościach warto skonsultować się z projektantem lub specjalistą od konserwacji drewna. Takie działania wydłużają żywotność belek, poprawiają odporność konstrukcji na odkształcenia i ograniczają ryzyko uszkodzeń przez szkodniki.
