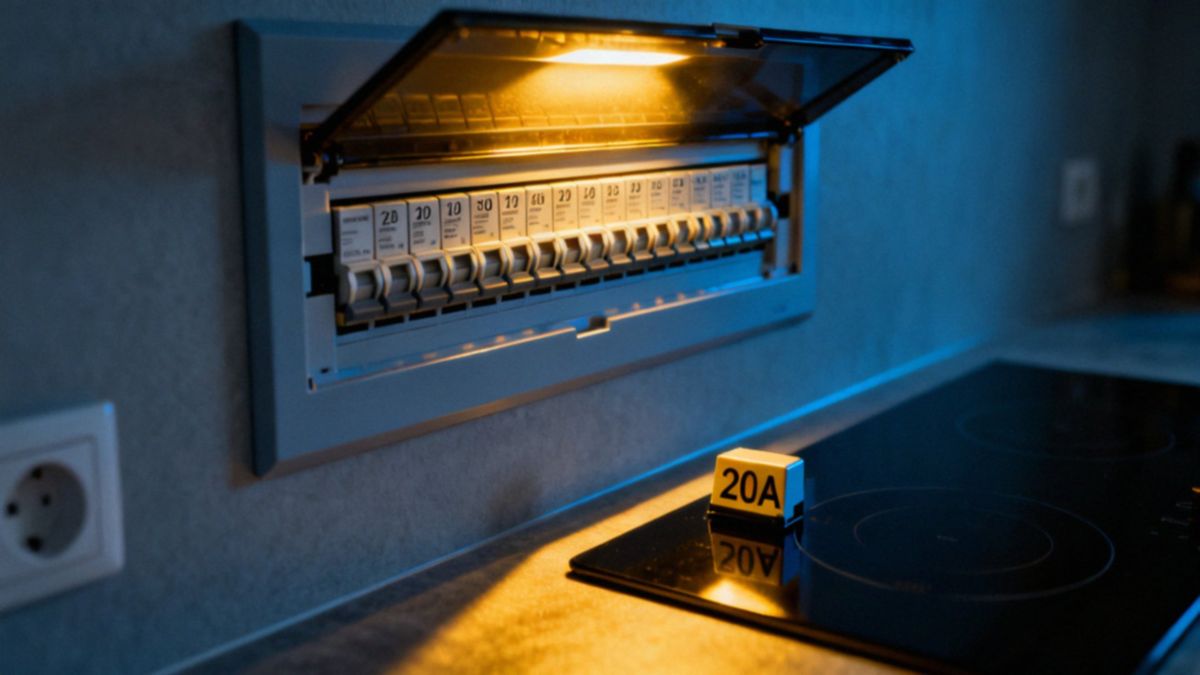

Jaki bezpiecznik do indukcji 230 V? Kluczowe parametry i zalecenia

Jaki bezpiecznik do płyty indukcyjnej 230 V?

Płyta indukcyjna o mocy 4,6 kW przy napięciu 230 V pobiera w przybliżeniu 20 A (I = P/U → 4,6 kW / 230 V ≈ 20 A). Mimo to producenci i instalatorzy zazwyczaj zalecają zabezpieczenia w przedziale 26–32 A, ponieważ trzeba uwzględnić:

• prądy rozruchowe,
• chwilowe wzrosty obciążenia,
• funkcję PowerManagement.

Dla mocniejszych modeli, np. 7,4 kW, standardem jest zabezpieczenie 32 A — często stosuje się wyłącznik B32, choć w niektórych instalacjach odpowiedniejszy będzie wariant C32. Informacje o prądzie znamionowym i rekomendowanym amperażu znajdziesz na tabliczce znamionowej oraz w dokumentacji technicznej sprzętu, więc warto do nich zajrzeć przed podłączeniem. Nieodpowiedni dobór bezpiecznika lub przewodów może skutkować:

• częstym wyłączaniem ochrony,
• przegrzewaniem przewodów,
• uszkodzeniem izolacji,
• w skrajnych przypadkach nawet pożarem.

Montaż płyty i dobór zabezpieczeń powinien wykonać elektryk z uprawnieniami SEP — dobierze on też właściwy przekrój przewodów zgodnie z obowiązującymi normami. Dzięki temu instalacja będzie bezpieczna i niezawodna.

Kiedy wybrać bezpiecznik 20 A lub 32 A?

Przewód o przekroju 2,5 mm² ma długotrwałą obciążalność około 19 A, więc stosowanie bezpiecznika 20 A jest po prostu na granicy możliwości i zwiększa ryzyko przeciążenia. Bezpiecznik 20 A można rozważyć, jeśli płyta ma moc do około 4,6 kW i jednoczesne obciążenie w mieszkaniu jest niewielkie. Taki wariant ma sens także wtedy, gdy moc przyłączeniowa budynku jest ograniczona, co wymusza oszczędniejsze gospodarowanie energią.

Dopuszczalne jest też użycie zabezpieczenia 20 A, jeśli rzeczywista długotrwała obciążalność przewodu wynosi co najmniej 20 A (po dokładnym sprawdzeniu przekroju i warunków instalacji) lub gdy producent urządzenia wyraźnie przewiduje takie zabezpieczenie. Z kolei bezpiecznik 32 A jest korzystny, gdy płyta przekracza 4,6 kW lub gdy producent zaleca zabezpieczenie w zakresie 26–32 A (na przykład modele o mocy 7,4 kW).

Ten amperaż warto rozważyć także wtedy, gdy spodziewane są chwilowe skoki poboru prądu i wysoka jednoczesność obciążenia — np. gdy w domu działają równocześnie inne duże urządzenia. Zabezpieczenie 32 A daje zapas mocy i zmniejsza ryzyko niepożądanych wyłączeń przy krótkotrwałych wzrostach prądu, pod warunkiem że zastosowany przewód ma odpowiedni przekrój (zwykle minimum 3x4 mm² lub 4 mm², zależnie od sposobu prowadzenia i warunków instalacji).

Decyzję podejmuj krok po kroku. Najpierw sprawdź:

• deklarowaną moc płyty,
• zalecenia producenta,
• dostępną moc przyłączeniową mieszkania,
• stopień jednoczesności obciążeń.

Oblicz obciążalność przewodu (dla 2,5 mm² przyjmij około 19 A). Jeśli braknie zapasu mocy, zamiast podnosić wartość bezpiecznika lepiej rozważyć rozwiązania takie jak układ dwufazowy lub instalacja trójfazowa.

Którą charakterystykę bezpiecznika wybrać: B czy C?

Charakterystyki wyłączników nadprądowych określają, przy jakich natężeniach prądu urządzenie zadziała natychmiast lub po pewnym czasie. Przykładowo:

• typ B wyzwala pole magnetyczne przy prądach około 3–5×In,
• typ C wyzwala przy 5–10×In, zgodnie z normami IEC/EN.

Typ B sprawdza się lepiej w obwodach o niewielkich prądach rozruchowych, takich jak oświetlenie czy gniazdka, ponieważ reaguje szybciej na małe przeciążenia. Typ C natomiast toleruje krótkotrwałe skoki prądu, co czyni go częściej wybieranym dla urządzeń AGD i silników, które generują większe prądy rozruchowe.

Dla bezpiecznika 32 A wartości te wyglądają następująco:

• typ B — 3–5×32 A = 96–160 A,
• typ C — 5–10×32 A = 160–320 A.

W przypadku bezpiecznika 20 A są to odpowiednio:

• typ B — 60–100 A,
• typ C — 100–200 A.

Te różnice pokazują, jakie impulsy mogą powodować niepotrzebne wyłączenia, jeśli dobór charakterystyki będzie nieodpowiedni. Przy płytach indukcyjnych charakterystyka C zmniejsza ryzyko odłączeń podczas normalnych prądów rozruchowych i krótkotrwałych skoków poboru. Charakterystyka B jest dopuszczalna jedynie przy bardzo niskiej mocy urządzenia lub gdy producent wyraźnie to zaleca. Ostateczny wybór zabezpieczenia warto skonsultować z elektrykiem — sprawdzi on wytyczne producenta oraz zgodność z przekrojem przewodu. Zastosowanie charakterystyki C zwykle poprawia kompatybilność z funkcją PowerManagement i ogranicza liczbę fałszywych wyłączeń w typowych instalacjach kuchennych.

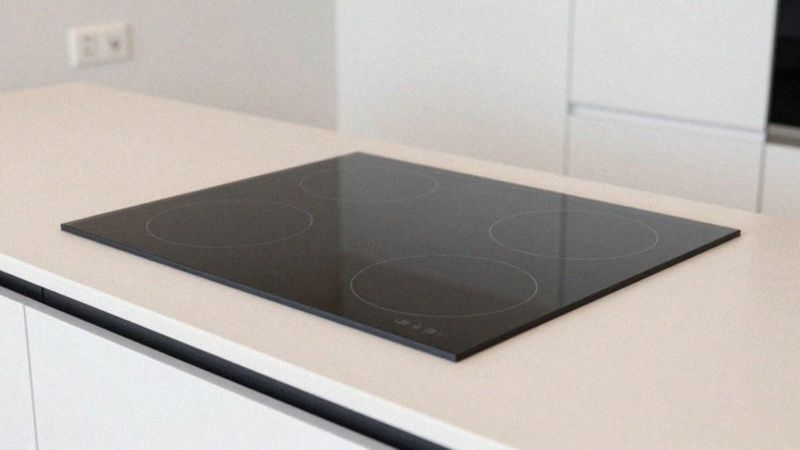

Czy płyta indukcyjna 230 V wymaga dedykowanego obwodu?

Dedykowany obwód ogranicza spadki napięcia i zmniejsza prawdopodobieństwo przeciążenia innych instalacji, dlatego do płyty indukcyjnej 230 V zaleca się osobne zasilanie. Urządzenie jednofazowe wymaga trzech przewodów:

• fazowego (L),
• neutralnego (N),
• ochronnego (PE).

Podłączenie zwykle wykonuje się „na stałe” w skrzynce rozdzielczej, nie przez standardowe gniazdko. Instalacja powinna mieć właściwe zabezpieczenia nadprądowe oraz ochronę różnicowoprądową, zgodnie z instrukcją producenta. Dla zabezpieczeń 20 A przewód 2,5 mm² ma długotrwałą obciążalność około 19 A, co stawia go na granicy możliwości; przy 32 A zazwyczaj stosuje się przewody 3x4 mm² lub 3x6 mm², przy czym minimalnym przekrojem jest zwykle 4 mm², zależnie od sposobu prowadzenia przewodów. Osobny obwód poprawia pracę funkcji PowerManagement i zmniejsza ryzyko nieoczekiwanych wyłączeń innych urządzeń. Podłączenie powinien wykonać elektryk z uprawnieniami SEP — sprawdzi dokumentację płyty, dobierze przekroje i zabezpieczenia oraz przeprowadzi niezbędne pomiary instalacji.

Jak dobrać przewód do płyty indukcyjnej?

Dopuszczalny spadek napięcia na obwodach końcowych zwykle wynosi 3%, czyli przy napięciu 230 V to około 6,9 V. Przy długich trasach lub dużych prądach często trzeba więc zwiększyć przekrój przewodów, by nie przekroczyć tej wartości. Aby dobrać przewód poprawnie, warto postępować krok po kroku:

1. oblicz prąd: I = P / 230 V,
2. porównaj wynik z długotrwałą obciążalnością przewodu — na przykład 2,5 mm² wytrzymuje około 19 A, a 4 mm² daje od 25 do 32 A, w zależności od sposobu prowadzenia i temperatury,
3. dla jednofazowej płyty o mocy do około 3,5 kW zwykle stosuje się przewód 3×2,5 mm²,
4. przy mocy 4–7,4 kW częściej wybiera się 3×4 mm²,
5. a przy dłuższych trasach warto rozważyć 3×6 mm².

Długość kabla ma duże znaczenie — jeśli przekracza około 10–15 m, zazwyczaj trzeba zwiększyć przekrój (np. z 2,5 mm² na 4 mm²), żeby spadek napięcia pozostał ≤3%. Spadek oblicza się wzorem ΔU = I × R × 2 × L dla obwodu jednofazowego, gdzie R zależy od przekroju przewodu. Nie zapomnij też o warunkach instalacji i temperaturze otoczenia. Obciążalność przewodów zmniejsza się, gdy układa się je w wiązkach lub w miejscach o podwyższonej temperaturze, więc w takich sytuacjach może być konieczne zastosowanie grubszego przewodu. W niektórych rozwiązaniach stosuje się kable wielożyłowe, np. 5×2,5 mm² (YDY 5×2,5 mm²) — użyteczne przy rozdziale funkcji w instalacji czy w układach dwufazowych. Dobór takiego kabla powinien być zgodny z instrukcją producenta płyty. Zabezpieczenie dobiera się do przewodu i odwrotnie. Przykładowo, przy zabezpieczeniu 32 A minimalny przewód to zwykle 3×4 mm², zaś przy zabezpieczeniu około 20 A przewód 2,5 mm² pracuje na granicy swoich możliwości. Dokumentacja techniczna urządzenia oraz obowiązujące normy określają wymagany przekrój i maksymalną długość trasy. Montaż i pomiary powinien wykonać elektryk z uprawnieniami SEP, który uwzględni wszystkie czynniki: przekrój przewodów, ich obciążalność, spadek napięcia oraz sposób prowadzenia instalacji.

Czy płyta indukcyjna wymaga wyłącznika różnicowoprądowego (RCD)?

Dla obwodu płyty indukcyjnej zaleca się stosowanie RCD 30 mA typu A — to najlepsze rozwiązanie do ochrony przed porażeniem przy uszkodzeniach izolacji czy zwarciach do obudowy. Tego rodzaju wyłącznik różnicowoprądowy wykrywa:

• prądy przemienne,
• pulsujące,
• część prądów stałych, które mogą być generowane przez elektronikę płyty.

Przy wyborze zabezpieczenia warto kierować się zarówno lokalnymi normami, jak i wskazaniami producenta urządzenia — często to właśnie RCD typu A jest wymagane. Czułość 30 mA daje akceptowalny poziom ochrony osób w instalacjach domowych. Rozwiązanie zintegrowane, czyli RCBO, łączy ochronę różnicowoprądową z wyłącznikiem nadprądowym — ułatwia to dobranie zabezpieczeń do przekroju przewodu i znamionowego prądu płyty. W instalacjach z wieloma obwodami warto pomyśleć o selektywności lub stopniowaniu RCD, aby uniknąć wyłączania zbyt szerokiego obszaru odbiorników. Ostateczny wybór typu i parametrów powinien być potwierdzony w instrukcji producenta oraz spełniać obowiązujące normy instalacji elektrycznej. Tylko wtedy zapewnimy optymalne bezpieczeństwo zarówno płyty indukcyjnej, jak i jej użytkowników.

Czy warto podłączyć płytę w trzech fazach?

Dla płyty o mocy 7,4 kW prąd w układzie jednofazowym wynosi około 32,2 A, natomiast przy zasilaniu trójfazowym prąd na każdą fazę spada do około 10,7 A (I = P / (√3 × 400 V)). Dla modelu 4,6 kW natomiast prąd na fazę w trójfazie to około 6,6 A.

Instalacja trójfazowa (400 V) daje więc realne korzyści — przede wszystkim:

• rozłożenie obciążenia zmniejsza natężenie prądu w przewodach,
• redukuje spadki napięcia,
• pozwala stosować korzystniejsze przekroje przewodów dla tej samej mocy.

Przy urządzeniach powyżej około 4 kW zasilanie trójfazowe ogranicza konieczność korzystania z jednofazowych zabezpieczeń rzędu 32 A, a to zmniejsza ryzyko wyłączeń przy chwilowych wzrostach poboru. Rozkład mocy na trzy fazy ułatwia też współpracę z licznikiem i chroni instalację jednofazową przed przeciążeniem.

Ważne są wymagania techniczne — wiele płyt oferuje tryby podłączenia jedno-, dwu- i trójfazowy, a schemat mostkowania faz trzeba wykonać zgodnie z instrukcją producenta. Typowe przekroje przewodów przy trójfazowym zasilaniu to np.:

• kable 5×2,5 mm² (zależnie od konfiguracji płyty),
• 3×4 mm² przy bezpośrednim zasilaniu poszczególnych faz.

Przy dłuższych trasach warto zastosować większy przekrój, żeby utrzymać spadek napięcia na poziomie ≤3%. Równomierne rozłożenie obciążeń między fazami jest kluczowe, ponieważ duże różnice prądów fazowych mogą powodować problemy.

Kiedy warto rozważyć trójfazę? Gdy:

• moc płyty przekracza około 4 kW,
• przyłącze jednofazowe zbliża się do swoich ograniczeń,
• w domu jednocześnie działa wiele dużych odbiorników.

Jeśli nie ma możliwości podłączenia trójfazowego, alternatywą są:

• płyty o niższej mocy,
• podłączenie dwufazowe (jeśli płyta i instalacja to dopuszczają),
• użycie funkcji ogranicznika mocy/Power Management.

Przejście na instalację trójfazową może wiązać się z kosztami i formalnościami — zgłoszeniem lub zmianą umowy z operatorem schemy oraz przebudową rozdzielnicy. Warto porównać nakłady modernizacji z korzyściami eksploatacyjnymi i zmniejszeniem liczby wymian zabezpieczeń. Decyzję najlepiej podejmować na podstawie konkretnych danych: sprawdź dokumentację producenta, możliwości przyłącza i obliczenia (np. 32,2 A → 10,7 A przy 7,4 kW), aby ocenić, czy trójfazowe zasilanie przyniesie realne oszczędności i poprawę niezawodności.
