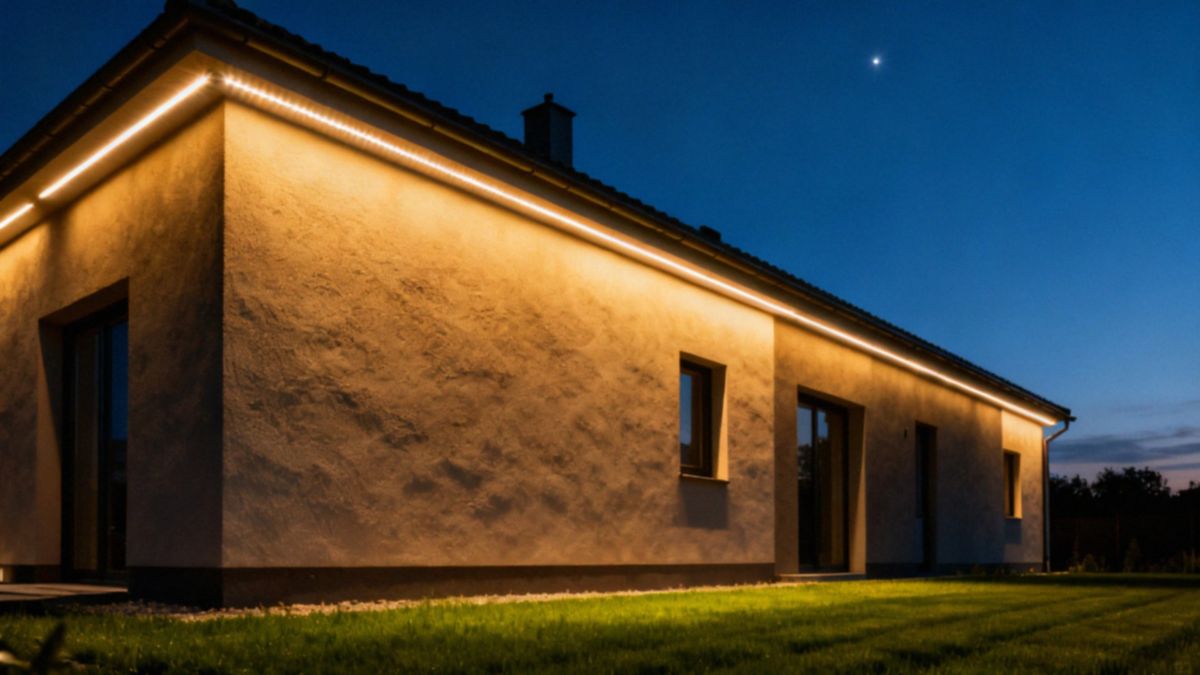

Jak zrobić oświetlenie w podbitce dachu? Praktyczny poradnik krok po kroku

Jak zaplanować oświetlenie w podbitce dachu?

Zaplanuj oświetlenie zanim przystąpisz do montażu. Określ funkcję każdego punktu świetlnego — dekoracyjne powinny dawać około 200–400 lm, funkcjonalne zaś 500–700 lm. Na planie rozmieszczenia uwzględnij:

• szerokość podbitki,
• kąty dachu,
• elewację budynku,

bo te elementy wpływają na kąty padania światła i estetykę. Wybierz typ opraw dopasowany do potrzeb:

• oczka LED,
• oprawy punktowe,
• taśmy LED 12/24/48V.

Pamiętaj, że taśmy wymagają profilu aluminiowego dla lepszego odprowadzania ciepła i trwałości. Stawiaj na energooszczędne i solidne LED-y. Zwróć uwagę na barwę światła:

• ciepła (2700–3000K) tworzy przytulną atmosferę,
• neutralna (3500–4000K) jest wszechstronna,
• zimna (5000–6500K) doda wyrazistości.

Dobrze, żeby współczynnik CRI wynosił przynajmniej 80; tam, gdzie odwzorowanie kolorów jest kluczowe, wybierz CRI ≥90. Zasilanie możesz poprowadzić z sieci 230V bez transformatora lub użyć niskiego napięcia 12–24V z zasilaczem LED/transformatorem. Dobierz zasilacz z zapasem około 20% ponad obliczone obciążenie, aby uniknąć przeciążenia. Do prowadzenia kabli stosuj żyły YDYp lub YKY; tam gdzie wymagane, użyj przewodów ziemnych. Na zewnątrz stosuj hermetyczne oprawy i złączki oraz pamiętaj o odpowiednich stopniach ochrony:

• minimum IP44 dla podbitki dachowej,
• IP65 w miejscach narażonych na opady lub bryzę.

Zainstaluj wymagane zabezpieczenia elektryczne — wyłącznik różnicowoprądowy (RCD) oraz bezpieczniki dobrane do obciążenia. Montuj elementy przed zamknięciem paneli podbitki, dzięki czemu instalacja będzie łatwiejsza do wykonania i późniejszych poprawek. Po zakończeniu prac przeprowadź testy:

• ciągłość przewodów,
• pomiar napięcia,
• kontrolę lumenów.

Jeśli podłączasz instalację do sieci 230V, powierzyć to powinien uprawniony elektryk z certyfikatem SEP. W kwestii sterowania rozważ:

• czujnik zmierzchu,
• programator astronomiczny,
• dedykowany sterownik LED,
• integrację ze smart home — pozwoli to na automatyzację i dodatkowe oszczędności energii.

Jak rozmieścić punkty świetlne w podbitce?

Optymalny rozstaw punktów świetlnych dla opraw LED wynosi zwykle 1–1,5 m. W przypadku halogenów wartość ta skraca się do około 0,6–0,9 m, natomiast taśmy LED dają ciągłe podświetlenie bez przerw. Ważny jest także kąt świecenia: wąskie wiązki (15–30°) wymagają krótszych odstępów między oprawami, podczas gdy szerokie kąty (60–120°) pozwalają rozmieścić punkty dalej od siebie.

Dla podbitki o głębokości 40–60 cm wystarczy pojedynczy rząd opraw, montowany zwykle 10–20 cm od ściany lub 5–10 cm od krawędzi dachu. Gdy podbitka jest głębsza — 90–120 cm — lepiej zastosować dwa rzędy w układzie przesuniętym; odstęp między rzędami powinien wynosić 40–60 cm, a rozstaw wzdłuż rzędów pozostaje w granicach 1–1,5 m. Przy szerokości przekraczającej 120 cm warto rozważyć kolejny rząd lub użycie taśmy LED zamiast pojedynczych punktów, by uniknąć ciemnych pól.

Kilka praktycznych zasad ułatwia planowanie:

• rzędy warto wyrównać z elementami elewacji — podkreśla to architekturę budynku,
• lampy ustawione bliżej narożników pomagają wyeliminować strefy cienia,
• przy wejściach i nad podjazdem dobrze jest skrócić odległości do około 1 m lub mniej, co zwiększa bezpieczeństwo,
• do akcentowania detali architektonicznych rekomenduje się oprawy o węższym kącie i mniejszym rozstawie,
• kierunek światła należy dobrać tak, aby nie oślepiać mieszkańców ani przechodniów.

Lekko skierowane ku elewacji światło tworzy przyjemny efekt „wash”. Jeśli podbitka ma mniej niż 30 cm wysokości, rozstaw punktów trzeba zmniejszyć do 0,6–1 m. Przy projektowaniu uwzględnij też rozmieszczenie opraw w dokumentacji elektrycznej oraz lokalizację włączników i stref oświetleniowych. Przed stałym montażem warto zrobić próbne ustawienie i pomiar równomierności oświetlenia — pozwoli to dopracować rozstaw i kąty świecenia oraz uniknąć późniejszych poprawek.

Ile lumenów i jaka barwa do podbitki?

Docelowe natężenie światła przy elewacji wynosi: akcent 20–50 lx, oświetlenie funkcjonalne 80–150 lx. Aby przeliczyć wartości na lumeny, trzeba uwzględnić odległość od ściany, kąt świecenia i efektywność oprawy. Przybliżony wzór to: lumeny ≈ lux × powierzchnia (m2) / współczynnik wykorzystania (0,6–0,9). Na przykład oprawa z kątem 30° zamontowana 3 m od elewacji tworzy plamę o średnicy około 1,6 m (pole ≈ 2,0 m2). Dla 50 lx potrzebujemy wtedy mniej więcej 140–170 lm na oprawę (przy współczynniku 0,7), a dla 150 lx — około 420–510 lm.

Dla punktów świetlnych podbitki rekomendacje wyglądają tak:

• oprawy akcentowe punktowe: 150–450 lm/punkt przy wąskich kątach (15–30°),
• oświetlenie ogólne punktowe: 400–800 lm/punkt przy kątach 40–60°,
• taśmy LED: dekoracyjne 200–400 lm/m, standardowe 400–900 lm/m dla równomiernego doświetlenia, high‑output 1000–2000 lm/m dla mocnego wash.

Barwa światła powinna odpowiadać stylowi elewacji — ciepła biela da wnętrzu żółtawy, przytulny charakter; neutralna wydobywa naturalne kolory; zimna zwiększa kontrast i uwypukla detale. Tam, gdzie podkreślamy barwy elewacji, warto wybierać oprawy o wyższym współczynniku oddawania barw (CRI).

Kilka uwag technicznych: kąt świecenia wpływa zarówno na rozmiar plamy, jak i na jej natężenie — węższy kąt wymaga mniejszego strumienia, szeroki kąt potrzebuje większej liczby lumenów, by osiągnąć ten sam lux. Przy wyborze opraw zwracaj uwagę na trwałość LED i ich temperaturę pracy — na zewnątrz lepiej stosować źródła o niskiej degradacji strumienia po 6–10 tys. godzin oraz parametrach temperaturowych dostosowanych do lokalnego klimatu. Połączenie powyższych wartości z pomiarem próbnego ustawienia pozwoli precyzyjnie dobrać strumień świetlny i barwę do konkretnej podbitki.

Jakie oprawy wybrać do podbitki i jak je chronić?

Oprawy z aluminiowym korpusem i masywnym radiatorem skutecznie odprowadzają ciepło, dzięki czemu dioda LED pracują dłużej. Tam, gdzie krawędzie dachu są odsłonięte, warto zastosować hermetyczne klosze z poliwęglanu — są odporne na uszkodzenia mechaniczne i niekorzystne warunki atmosferyczne, co przekłada się na większą trwałość instalacji. W osłoniętych miejscach lepiej sprawdzą się:

• punktowe oprawy LED,
• niskoprofilowe „oczka”,
• które są dyskretne, a jednocześnie funkcjonalne.

Do ciągłego podświetlenia polecam taśmę LED montowaną w aluminiowych profilach z dyfuzorem — poprawia to wygląd i równomierność światła. Taśma 12V przeznaczona jest na krótsze odcinki, zwykle do około 5 m przy jednym zasilaniu, aby ograniczyć spadki napięcia. Z kolei rozwiązania 24V pozwalają na dłuższe ciągi (około 10 m) lub na zasilanie kilku odcinków z mniejszym spadkiem napięcia. Profile i rynienki aluminiowe dodatkowo chłodzą taśmę i chronią ją przed uszkodzeniami, a akcesoria typu dyfuzory czy łączniki wpływają zarówno na estetykę, jak i na jednolite rozprowadzenie światła.

W miejscach narażonych na wilgoć należy stosować oprawy o odpowiedniej klasie szczelności oraz hermetyczne złączki i puszki. Przewody prowadzi się przez dławnice uszczelniające, a zasilacz montuje w osłoniętej, wentylowanej skrzynce albo w obudowie IP65/IP67. Jego moc warto dobrać z zapasem około 20% — to zapewnia stabilną pracę całego systemu. Tam, gdzie podbitka jest drewniana, lepiej używać opraw o niskiej temperaturze pracy i stosować dystans montażowy, by uniknąć bezpośredniego kontaktu źródła światła z materiałami palnymi.

Miejsca przejść przewodów uszczelnia się silikonem neutralnym lub masą poliuretanową; hermetyczne złączki wypełnione żelem albo żywicą podnoszą odporność na wilgoć i korozję solną. W razie potrzeby warto wybierać oprawy z klasą ochrony przeciwkorozyjnej lub z anodyzowaną powłoką. Montaż powinien odbywać się na dedykowanych uchwytach, klipsach lub sprężynach, a oprawy wpuszczane wymagają ramki oddzielającej je od izolacji termicznej. Regularna kontrola uszczelek i stanu dyfuzorów co około 12 miesięcy przedłuża żywotność instalacji.

Przy doborze elementów priorytetem powinna być trwałość źródeł LED oraz odporność na warunki zewnętrzne — parametry IP, konstrukcja radiatora i jakość złączek decydują o długowieczności całego systemu.

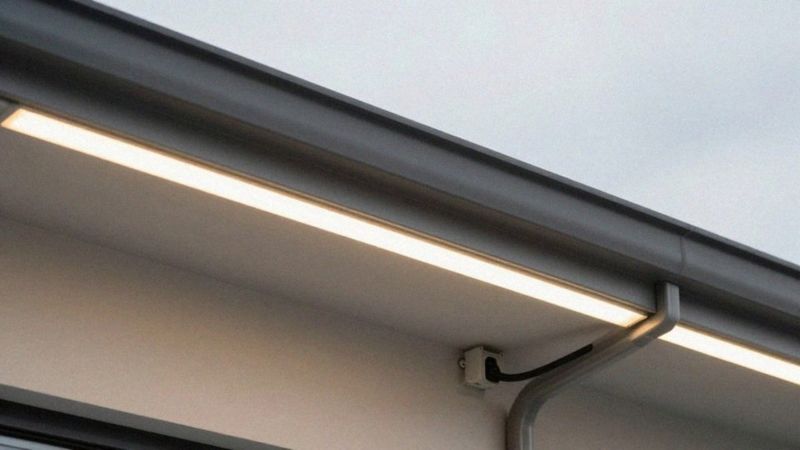

Czy wybrać zasilanie 230V czy niskonapięciowe w podbitce?

Wybór sposobu zasilania zależy od długości tras, wymaganego poziomu bezpieczeństwa oraz wygody montażu. Zasilanie 230 V ma kilka istotnych zalet:

• proste podłączenie bez transformatora,
• możliwość użycia standardowych przewodów (YDYp/YKY),
• typowe obwody z żyłami 1,5 mm2 lub 2,5 mm2.

Przy tym napięciu prądy są niższe dla tej samej mocy, co zmniejsza wymagania dotyczące przekrojów przewodów na długich odcinkach i obniża koszty materiałów przy większych, punktowych instalacjach. Jednak zasilanie sieciowe niesie też wady:

• prace przy 230 V muszą wykonywać osoby z uprawnieniami SEP,
• uwzględniać zabezpieczenia typu RCD i bezpieczniki,
• zwiększa się ryzyko porażenia — co wymaga większego hermetyzowania puszek i przewodów na zewnątrz.

Niskonapięciowe systemy 12–24–48 V oferują natomiast lepsze bezpieczeństwo przy montażu i serwisie, dlatego są często wybierane w małych lub łatwo dostępnych instalacjach. Taśmy 12 V sprawdzają się na krótkich odcinkach, 24 V pozwalają prowadzić dłuższe ciągi, a 48 V jeszcze bardziej ogranicza spadek napięcia. Dodatkową korzyścią jest stabilizacja pracy LED przez zasilacz/transformator, co pozytywnie wpływa na żywotność źródeł światła.

Minusem niskiego napięcia jest:

• konieczność stosowania zasilacza LED z zapasem mocy około 20%,
• uwzględnianie spadków napięcia przy dłuższych trasach (co często wymusza większe przekroje przewodów lub wybór wyższego napięcia),
• większa liczba obwodów i połączeń (hermetyczne złączki, rozdzielacze), co podnosi koszty i komplikacje montażowe.

Kilka praktycznych przykładów pomaga w doborze: taśma LED 12 V o mocy 10 W/m na odcinku 5 m potrzebuje 50 W, czyli ok. 4,2 A. Przy przewodzie 1,5 mm2 (R≈0,012 Ω/m) spadek napięcia na 10 m wyniesie około 0,5 V — czyli ~4,2%, co jest akceptowalne. Gdy długości przewodów rosną, warto zwiększyć przekrój do 2,5–4 mm2, by zmniejszyć spadek poniżej 3%. Ta sama moc przy 24 V wytwarza około połowy prądu, więc spadki są mniejsze — stąd dla długich ciągów lepszym wyborem będą 24 V lub 48 V.

Dobór mocy zasilacza robi się, mnożąc sumę mocy taśm przez 1,2 (20% zapasu); np. dla 72 W wymagany zasilacz to 90 W. Orientacyjne przekroje przewodów można przyjąć tak:

• krótkie niskonapięciowe odcinki (<5 m) — 1,5 mm2,
• średnie długości (5–15 m) lub większe obciążenia — 2,5–4 mm2,
• długie trasy albo centralne zasilanie wielu odcinków — 4–6 mm2 lub rozważenie wyższego napięcia (24/48 V).

Przy zasilaniu 230 V stosujemy standardowe obwody: zwykle 1,5 mm2 dla oświetlenia, a gdy wymagane, 2,5 mm2. Zasilacz lub transformator powinien być umieszczony w suchym, wentylowanym miejscu, a na zewnątrz w obudowie o klasie IP65–IP67. Maksymalna odległość zasilacza od początku taśmy zależy od napięcia i przekroju przewodu — dla taśmy 12 V warto montować zasilacz blisko jej początku (zwykle do 5 m). Przy długich trasach lepiej rozdzielać obwody na kilka sekcji zamiast przesyłać niskie napięcie na duże odległości.

Kiedy wybierać które rozwiązanie? 230 V jest korzystne przy rozległych instalacjach, długich odcinkach i centralnym punkcie zasilania oraz gdy mamy dostęp do wykwalifikowanego elektryka SEP. Niskie napięcie 12–24 V to dobry wybór dla krótkich instalacji, gdy priorytetem jest bezpieczeństwo i prostota serwisowania; dla dłuższych ciągów lepiej zastosować 24 V lub 48 V.

Dla taśm LED przyjmij praktyczną regułę:

• 12 V dla odcinków <5 m,
• 24 V do ~10 m,
• 48 V przy profesjonalnych, długich instalacjach.

Niezależnie od wyboru, stosuj wyłącznik różnicowoprądowy (RCD), odpowiednie bezpieczniki i hermetyczne łączniki przy przejściach. Na zewnątrz używaj opraw i zasilaczy o odpowiedniej klasie IP oraz szczelnych dławnic. Prace przy 230 V powierzaj elektrykowi z uprawnieniami SEP, a w systemach niskonapięciowych uwzględniaj lokalizację transformatora i całkowite obciążenie. Na koniec warto pamiętać o aspekcie estetycznym i serwisowym: niskonapięciowe instalacje z kilkoma transformatorami dają większą elastyczność montażu taśm, natomiast 230 V ułatwia prowadzenie kabli na duże odległości.

Jak wykonać instalację elektryczną w podbitce?

Wyznacz na planie trasę kabli od rozdzielnicy do każdego punktu oświetleniowego, uwzględniając przewidywane odgałęzienia i miejsca puszek rewizyjnych. Wybierz przewody YDYp dla obwodów 230 V; tam, gdzie instalacja tego wymaga, stosuj przewody zasilające i ochronne YKY. Dla krótkich obwodów oświetleniowych zwykle wystarcza przekrój 1,5 mm², natomiast przy dłuższych trasach lub większym obciążeniu rozważ przewody o przekroju 2,5–4 mm².

Oblicz dopuszczalne obciążenie prądowe i spadek napięcia — nie powinien przekraczać 3%. Montaż przewodów wykonaj przed zamocowaniem paneli podbitki; prowadź je w uchwytach co 30–50 cm, a przy elastycznych taśmach LED ustaw uchwyty gęściej. Przy przejściach przez elementy konstrukcyjne stosuj dławnice uszczelniające i rury ochronne.

W strefach wilgotnych używaj hermetycznych złączek i puszek o odpowiednim stopniu ochrony IP; złączki zalane żelem dodatkowo zwiększają odporność na korozję. Przy montażu opraw wycinaj otwory odpowiednim frezem, montuj uchwyty lub ramki, a oprawy wpuszczane odseparuj od izolacji termicznej.

Taśmy LED klej montuj w profilach aluminiowych z dyfuzorem, a zasilacz umieszczaj możliwie blisko początku taśmy albo rozdzielaj obwody na krótsze odcinki, żeby ograniczyć spadek napięcia. Dla taśm 12 V do 5 m prowadź zasilanie z dwóch końców albo zwiększ przekrój przewodu; w instalacjach 24 V i 48 V rozdzielaj sekcje od środka.

Dopasuj zabezpieczenia do obciążenia: obwody oświetleniowe zabezpiecz wyłącznikiem nadprądowym oraz wyłącznikiem różnicowoprądowym. Zasilacz dobierz z zapasem mocy około 20% ponad sumaryczną moc taśm lub opraw i umieść go w wentylowanej, hermetycznej obudowie (IP65/IP67) — na zewnątrz lub w suchym pomieszczeniu wewnątrz.

Po zakończeniu montażu przeprowadź testy: sprawdź ciągłość przewodów i rezystancję izolacji (powinna być > 1 MΩ), zweryfikuj przewód ochronny oraz zmierz napięcie w najdalszym punkcie (spadek <3%). Przetestuj wyzwalanie RCD, zmierz natężenie światła (lux) i po 20–30 minutach pracy sprawdź temperaturę opraw termometrem lub kamerą termiczną — wzrost nie powinien przekraczać zaleceń producenta.

Dokumentuj numery kabli, lokalizacje puszek i zasilaczy na schemacie instalacji oraz oznacz przewody i producentów złączek. Podłączenia do sieci 230 V wykonuj wyłącznie osoby z uprawnieniami SEP. Realizuj prace instalacyjne zgodnie z obowiązującymi normami i zasadami BHP.

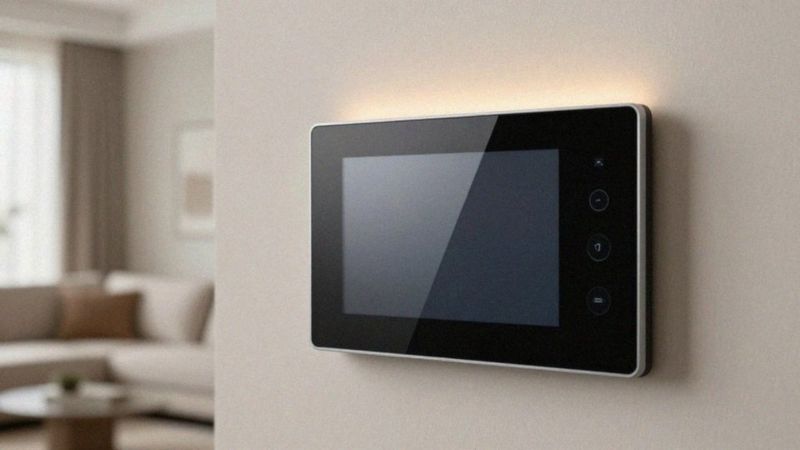

Sterowanie oświetleniem: czujnik zmierzchu czy smart home?

Wybór odpowiednich rozwiązań oświetleniowych może być prosty, jeśli dopasujesz je do swoich potrzeb. Czujniki zmierzchu i programatory astronomiczne włączają oświetlenie automatycznie po zmroku, bez skomplikowanej konfiguracji i przy niewielkim koszcie inwestycji. Czujnik zmierzchu warto montować z dala od innych źródeł światła; typowy próg przełączania to około 10–30 lx. Programator astronomiczny korzysta z daty i współrzędnych, co pozwala na dodanie przesunięć czasowych (±X minut) oraz korekty sezonowej.

Systemy smart oferują dodatkowo:

• ściemnianie,
• zmianę barwy,
• sceny świetlne,
• sterowanie aplikacją,
• sterowanie pilotem lub głosem.

Pamiętaj tylko, żeby sterownik LED obsługiwał wybraną metodę ściemniania (PWM, 0–10 V, DALI, TRIAC). Zawsze sprawdź kompatybilność komponentów przed zakupem. Czujniki ruchu skracają czas świecenia i w miejscach o rzadkim ruchu potrafią zmniejszyć czas pracy o 50–70%, co przekłada się na wyraźne oszczędności energii. Redukcja jasności do 50% zwykle obniża pobór mocy o około 40–60%, choć wynik zależy od sterownika i rodzaju LED.

Najlepsze efekty daje podejście hybrydowe: programator astronomiczny do głównego włączania, czujniki ruchu do doraźnego doświetlenia oraz funkcje smart dla scen nocnych i zdalnego zarządzania. W systemach smart home warto zaplanować strefy oświetleniowe oraz osobne obwody zasilania, każdy zabezpieczony RCD i bezpiecznikami nadprądowymi. Koszty i stopień skomplikowania rosną wraz z funkcjonalnością — najtańsza jest fotokomórka, programator astronomiczny kosztuje średnio, a pełny system smart wymaga większych nakładów i infrastruktury sieciowej.

Dla taśm LED upewnij się, że sterownik obsługuje konfigurację stałonapięciową i zapewnia około 20% zapasu mocy ponad planowane obciążenie. Piloty i lokalne włączniki dają szybki dostęp bez internetu, co bywa przydatne jako rozwiązanie awaryjne. Zabezpieczenia przeciwprzepięciowe i poprawna integracja z zasilaczem zmniejszają ryzyko uszkodzeń podczas burz czy skoków napięcia.
