Jak wspomóc wentylację grawitacyjną? Skuteczne metody i technologie

Jak działa wentylacja grawitacyjna w domu?

Ciepłe powietrze wewnątrz budynku jest lżejsze niż zimne na zewnątrz, a różnica temperatur i gęstości tworzy zróżnicowanie ciśnień, które wywołuje ciąg kominowy. Dzięki konwekcji powietrze przepływa od nawiewów do przewodów wywiewnych i dalej przez komin. Zużyte powietrze opuszcza budynek kanałami wywiewnymi i kominami, a świeże napływa przez otwory nawiewne, nieszczelności lub czerpnię.

Siła ciągu zależy od kilku czynników:

• różnicy temperatur między wnętrzem a otoczeniem,
• wysokości komina,
• warunków wiatrowych — jego prędkości i kierunku.

W sezonie grzewczym, gdy różnica temperatur może wynosić kilkanaście stopni Celsjusza, wentylacja grawitacyjna działa najwydajniej. Latem, przy niewielkich różnicach temperatur, jej skuteczność spada i łatwiej o niedostateczną wymianę powietrza. Problemy techniczne również obniżają przepływ powietrza. Nieszczelne przegrody, źle zaprojektowane przewody, zbyt małe przekroje kanałów, nieoptymalne rozmieszczenie otworów nawiewnych czy zatkane kratki znacząco ograniczają wentylację i prowadzą do zróżnicowania mikroklimatu w pomieszczeniach.

W skrajnych przypadkach może pojawić się ciąg wsteczny — np. w kotłowni albo kominku — gdy układ przewodów i warunki zewnętrzne powodują cofnięcie powietrza. Skutki niewystarczającej wentylacji są dobrze znane:

• kondensacja na szybach,
• gromadzenie wilgoci,
• rozwój pleśni i grzybów,
• ogólne pogorszenie jakości powietrza i komfortu przebywania.

Stabilność działania systemu poprawiają elementy takie jak wywietrzniki grawitacyjne, nasady kominowe, poprawnie zaprojektowane przewody wentylacyjne i czerpnie umieszczone blisko gruntu. Wentylacja grawitacyjna ma tę zaletę, że działa bezobsługowo i nie generuje kosztów energetycznych, ale jej wydajność bywa zmienna — dlatego ważny jest przemyślany projekt kanałów nawiewnych i wywiewnych oraz regularna kontrola drożności.

Jak wspomóc wentylację grawitacyjną?

Nawiewniki okienne, nawiewniki powietrza i kratki nawiewne umożliwiają kontrolowany dopływ świeżego powietrza oraz regulację jego strumienia, co sprawia, że w pomieszczeniach panuje bardziej równomierna cyrkulacja i maleje ryzyko przyduszenia. Modele z modułem grzewczym i termostatem chronią przed nadmiernym wychłodzeniem — grzałka uruchamia się przy około 4°C i wyłącza powyżej około 12°C, poprawiając komfort bez ograniczania wymiany powietrza.

Nasady wentylacyjne, jak:

• obrotowe,
• hybrydowe,
• FENKO,

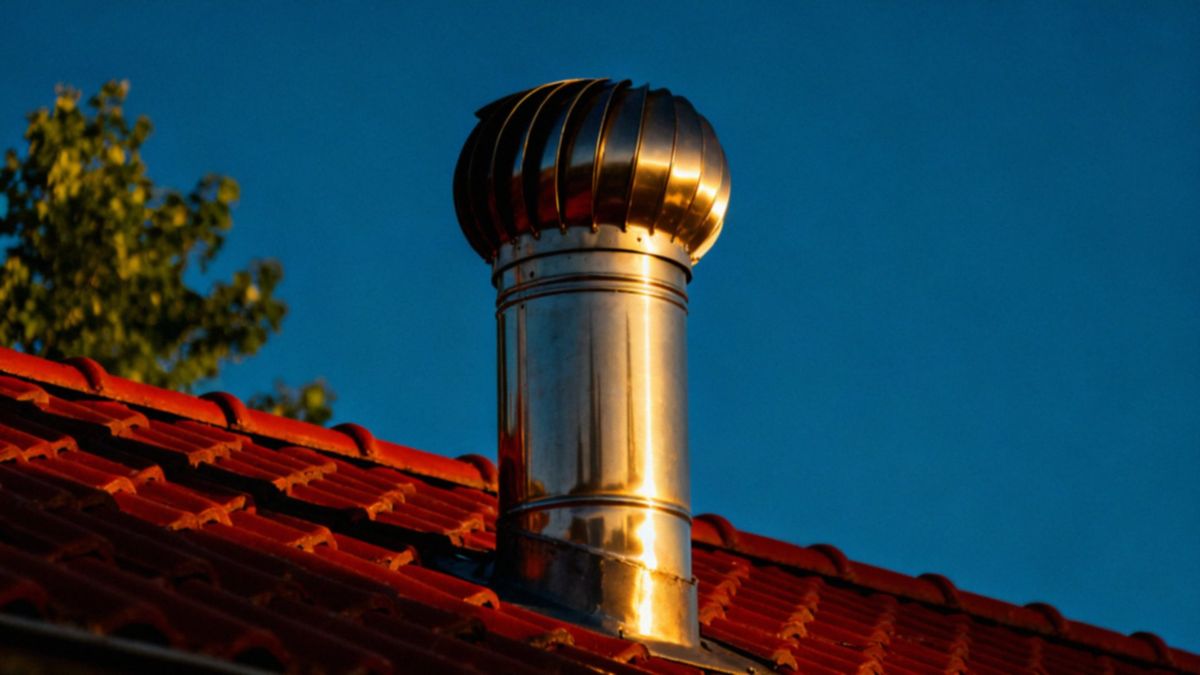

wykorzystują siłę wiatru do stabilizacji ciągu przy niewielkich różnicach temperatur, natomiast turbowenty utrzymują stały przepływ powietrza w warunkach wietrznych. Wentylatory montowane w kanałach wywiewnych (w tym osiowe) wspomagają ciąg, współpracując z naturalnym ruchem powietrza, a promieniowe sprawdzają się tam, gdzie ciąg praktycznie nie występuje.

Najlepiej instalować wentylator na końcu kanału — można wtedy stosować sterowanie ręczne lub automatyczne, dopasowane do potrzeb. Higrosterowanie i wentylatory higrosterowane uruchamiają wyciąg przy wzroście wilgotności, a wentylator dwubiegowy pozwala oszczędnie dostosować wydajność do aktualnych wymagań.

Automatyka, taka jak:

• czujniki ruchu,
• czujniki światła,
• czujniki wilgotności,

uruchamia wentylację w odpowiednich momentach, zmniejszając tym samym zużycie energii przy mechanicznym wspomaganiu. Regulacja przy pomocy anemostatów (w tym z nastawą przepływu) pomaga zbalansować nawiew i wywiew, co redukuje przeciągi i zwiększa efektywność całego systemu.

Proste rozwiązania konstrukcyjne — podcięcie drzwi czy otwory nad nimi wykonane zgodnie z normami — zapewniają niezbędną drogę dopływu powietrza. Brak świeżego powietrza może prowadzić do cofki i ograniczać skuteczność mechanicznego wspomagania, dlatego warto też zwrócić uwagę na hałas: przy wyborze wentylatorów lepiej postawić na ciche modele. Izolacja akustyczna przewodów ogranicza przenoszenie drgań i dźwięków, a regularne sprawdzanie drożności, czyszczenie kratek i nasad oraz prawidłowe wyregulowanie anemostatów usuwa przyczyny niedrożności i zapobiega problemom z ciągiem kominowym.

Jak termomodernizacja wpływa na ciąg kominowy?

Ocieplenie budynków i uszczelnienie okien ograniczają straty ciepła, a jednocześnie zmniejszają różnicę temperatur i gęstości powietrza między wnętrzem a otoczeniem. W efekcie ciąg kominowy może osłabnąć nawet o kilkadziesiąt procent, co jest szczególnie widoczne w dobrze izolowanych budynkach z niskimi kominami. Słabszy ciąg oznacza gorszą wymianę powietrza — może pojawić się przyduszenie, wzrost wilgotności i ryzyko kondensacji, sprzyjające rozwojowi pleśni i grzybów.

W obiektach z kotłownią czy piecem gazowym obniżony ciąg zwiększa też prawdopodobieństwo wystąpienia ciągu wstecznego, dlatego istotne jest zapewnienie:

• niezależnej czerpni powietrza do kotłowni,
• regularnej kontroli układu przewodów.

Jako środki kompensacyjne stosuje się regulowane nawiewniki, które zwykle dostarczają 15–30 m³/h na pomieszczenie i stabilizują dopływ świeżego powietrza, a anemostaty pozwalają precyzyjnie zrównoważyć nawiew z wywiewem. Rekuperacja z wymiennikiem o sprawności 60–95% umożliwia odzysk znacznej części ciepła z powietrza wywiewanego i ogranicza straty energetyczne, natomiast systemy wentylacji decentralnej redukują koszty montażu przy modernizacji budynków wielorodzinnych. Wentylacja hybrydowa łączy naturalny ciąg z mechanicznym wspomaganiem — to dobre rozwiązanie tam, gdzie różnice temperatur są niewielkie.

Projektując wentylację po termomodernizacji, należy uwzględnić:

• przepustowość kanałów,
• poprawne rozmieszczenie przewodów,
• lokalizację czerpni powietrza.

Warto też sięgnąć po materiały odporne na korozję i zabezpieczenia IP dla urządzeń elektrycznych, by wydłużyć żywotność instalacji. Po modernizacji niezbędne są pomiary przepływów (anemometr), balansowanie oraz kontrola drożności kanałów, aby wyeliminować przyduchy. Przy ocenie kosztów eksploatacyjnych trzeba uwzględnić zużycie energii przez wentylatory i jednostki odzysku ciepła oraz koszty serwisowe; decyzję o rekuperacji warto podejmować porównując korzyści odzysku ciepła z dodatkowymi wydatkami na energię i konserwację. Dobrze zaprojektowana korekta systemu wentylacji po termomodernizacji przywraca komfort użytkowania i minimalizuje zagrożenia wynikające z osłabionego ciągu kominowego.

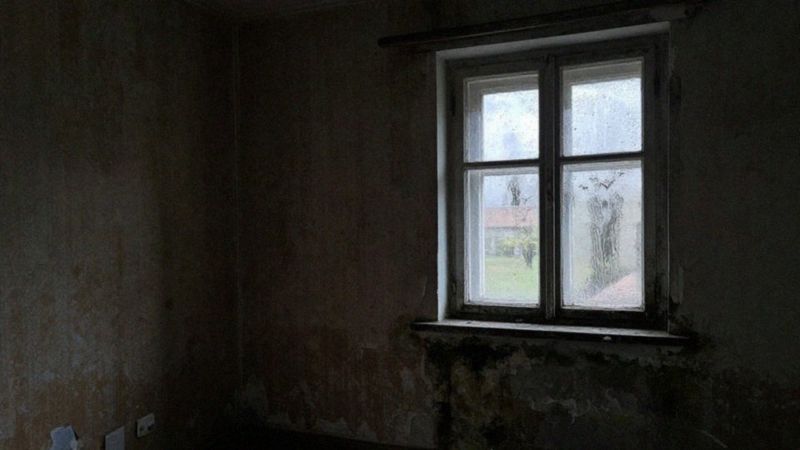

Jak zdiagnozować problemy z wentylacją grawitacyjną?

Aby zmierzyć ciąg za pomocą anemometru przy wylocie kanału, oblicz przepływ Q = v × A (m³/h). Zapisz temperatury wewnętrzne i zewnętrzne oraz warunki wiatrowe przed rozpoczęciem badań. Przygotowanie: zamknij okna i drzwi na 15–30 minut, aby warunki się ustabilizowały. Zanotuj różnicę temperatur i siłę wiatru — stabilne otoczenie poprawia wiarygodność pomiarów.

Pomiary ciągu: przykładanie anemometru przy kratce lub kołnierzu pozwala określić przepływ. Porównaj wyniki z wartościami referencyjnymi:

• tło 15–30 m³/h dla nawiewników,
• 50–80 m³/h dla wywiewu w łazience podczas pracy.

Jeśli różnica między nawiewem a wywiewem przekracza 20%, system jest niezbalansowany.

Test dymowy: wprowadź neutralny chemicznie dym przy wlocie i wylocie, obserwując kierunek ruchu powietrza i ewentualne martwe strefy. Dym szybko ujawnia cofki, zatory i nieszczelności.

Szczelność i balans: wykonaj pomiary manometrem lub test blower-door i porównaj z dokumentacją oraz normami wentylacyjnymi. Zbyt duża szczelność budynku może ograniczać wentylację, a zbyt duże nieszczelności wpływają na nieprawidłowy ciąg.

Wilgotność: zmierz wilgotność względną hygrometrem. Poziomy powyżej 60% w pomieszczeniach mieszkalnych sugerują problemy z odprowadzaniem wilgoci; optymalne wartości to 30–50%.

Kontrola kotłowni: sprawdź stężenie CO i obserwuj objawy niedostatecznego dopływu powietrza. Cofka w kotłowni to sytuacja wymagająca natychmiastowej reakcji.

Inspekcja kanałów: skontroluj ciągłość przewodów, nieszczelności, zacieki, zabrudzenia, zwężenia przekrojów, połączenia oraz nasady dachowe. Zwróć uwagę na ptasie gniazda, odkształcenia i inne przeszkody ograniczające przepływ.

Nawiew: oceń otwory nawiewne, anemostaty i ich nastawy. Sprawdź drożność kratek i wywietrzników oraz poprawność działania nawiewników.

Drogi przepływu powietrza: skontroluj podcięcia drzwi i otwory ponad nimi — brak wyraźnej drogi odpływu powietrza obniża skuteczność ciągu.

Dokumentacja i norma: zapisuj wszystkie pomiary, warunki pomiarów i odniesienia do odpowiedniej normy wentylacyjnej. Porównuj wyniki z wymaganiami projektowymi.

Interpretacja wyników:

• Q niższe niż wartość referencyjna o ponad 20% — wskazuje na osłabiony ciąg lub zator,
• wilgotność powyżej 60% — problem z odprowadzaniem wilgoci, ryzyko pleśni i grzybów,
• brak widocznego przepływu dymu — możliwe martwe strefy lub zamknięte kanały,
• mała różnica temperatur (np. po termomodernizacji) może istotnie obniżyć ciąg — uwzględnij to przy analizie wyników.

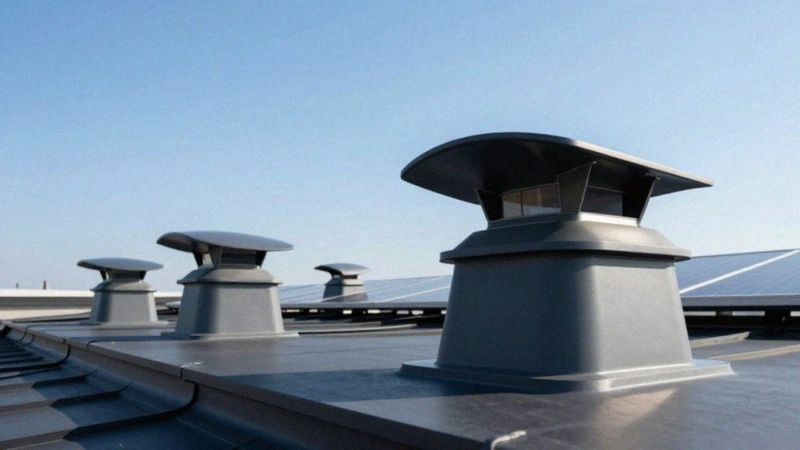

Czy nasady wentylacyjne zwiększają wydajność?

Nasady wentylacyjne stabilizują i wzmacniają ciąg kominowy, zwłaszcza gdy naturalny napływ powietrza okazuje się niewystarczający — na przykład latem albo po przeprowadzonej termomodernizacji. Nasada obrotowa poprawia ciąg wykorzystując zmianę kierunku wiatru, natomiast nasady hybrydowe łączą pasywną konstrukcję z dwubiegowym wentylatorem, dając mechaniczne wsparcie gdy ciąg jest słaby. Przy doborze urządzenia warto zwrócić uwagę na jego przepustowość, dopasowanie do przekroju przewodu, lokalne warunki wiatrowe oraz to, jak wysoko będzie zamontowana nad kalenicą. Nowoczesne modele, w tym nasady FENKO i współczesne wywietrzniki dachowe, mają udokumentowaną skuteczność i zwykle generują niższy poziom hałasu, co poprawia komfort akustyczny.

Praktyczne korzyści z montażu nasad to między innymi:

• stabilizacja wymiany powietrza przy małej różnicy temperatur,
• możliwość automatycznego uruchamiania nasad hybrydowych, gdy zabraknie ciągu,
• redukcja wahań przepływu wywołanych burzą lub nagłą zmianą kierunku wiatru.

Są też ograniczenia i ryzyka, o których trzeba pamiętać:

• źle dopasowana nasada może spowodować cofkę w sąsiednich kanałach — dlatego projekt wentylacji i bilans przepływów są kluczowe,
• niewłaściwa przepustowość zaburza równowagę między nawiewem a wywiewem,
• ruchome części powodują hałas i wymagają regularnej konserwacji.

Kilka praktycznych wskazówek montażowych i kontrolnych:

• instaluj nasadę na najwyższym punkcie komina, dbając o szczelne mocowanie i dobre uszczelnienia,
• unikaj przeszkód zmieniających kierunek wiatru, takich jak kominy sąsiednich budynków czy wysokie attyki,
• po montażu wykonaj pomiary anemometrem i test dymowy oraz porównaj uzyskane przepływy z wartościami referencyjnymi,
• serwisuj co około 12 miesięcy: oczyszczenie, kontrola łożysk i szczelność.

Nasady sprawdzają się przy sezonowych spadkach ciągu i w sytuacjach, gdy mechaniczny system wentylacji (np. rekuperacja) jest nieopłacalny. W budynkach po termomodernizacji hybrydowe lub obrotowe nasady często przywracają prawidłową wymianę powietrza bez konieczności dużych ingerencji w istniejącą instalację.

Czy nawiewniki poprawią dopływ świeżego powietrza?

Regulowany nawiewnik zwiększa i stabilizuje dopływ świeżego powietrza w pomieszczeniach o słabym ciągu grawitacyjnym, poprawiając ogólną wymianę powietrza przez możliwość płynnej regulacji strumienia. Urządzenie to współpracuje z anemostatami, co pozwala lepiej kontrolować kierunek i natężenie nawiewu. W sytuacjach wymagających precyzyjnej regulacji oraz stałego dopływu powietrza nawiewnik okienny sprawdza się znacznie lepiej niż mikrowentylacja.

Wybór odpowiedniego modelu i prawidłowy montaż mają kluczowe znaczenie dla skuteczności całego systemu. Przekrój nawiewnika powinien odpowiadać przekrojowi kanałów wywiewnych; czasem korzystne jest zastosowanie nieco większego przekroju, by zapewnić właściwy przepływ. Gdy instalowane są wentylatory wyciągowe, nawiewy są niezbędne — mechaniczny wyciąg musi mieć dopływ powietrza z zewnątrz.

Modele wyposażone w moduł grzewczy i termostat podnoszą komfort użytkowania w niskich temperaturach, a anemostaty ułatwiają zrównoważenie nawiewu i wywiewu. Po montażu warto przeprowadzić pomiary anemometrem oraz test dymowy — takie działania pomagają wykryć i wyeliminować cofki oraz martwe strefy przepływu.

Nawiewniki szczególnie poleca się do:

• sypialni,
• pomieszczeń, gdzie występują problemy z wilgocią.

Przy odpowiednim doborze i regulacji poprawiają mikroklimat, ograniczając ryzyko powstawania pleśni i rozwoju grzybów. Mikrowentylacja okienna może pełnić rolę rozwiązania tymczasowego, lecz nie zastąpi dedykowanych nawiewników w szczelnych, dobrze uszczelnionych oknach.

Kiedy stosować wentylatory montowane w kanałach?

Gdy zmierzony przepływ powietrza w kanałach spada o ponad 20% w stosunku do projektu lub gdy Q jest mniejsze niż wymagane wartości (np. poniżej 50 m³/h dla wentylacji łazienkowej), warto rozważyć montaż wentylatora w kanale wywiewnym. Typowe przypadki, które wskazują na taką potrzebę, to:

• osłabiony ciąg po termomodernizacji,
• brak różnicy temperatur latem powodujący słabą wentylację,
• cofka w kotłowni,
• długie, kręte kanały z wieloma kolanami, które znacznie obniżają przepustowość,
• adaptacja pomieszczeń bez okien — łazienek, toalet czy niektórych kuchni,
• wykryte testem dymowym martwe strefy.

Jeśli zapotrzebowanie na wymianę powietrza wzrasta, dobór urządzenia trzeba dopasować do realnych potrzeb, a nie tylko do ogólnych założeń. Przy wyborze wentylatora warto rozważyć trzy główne typy:

• osiowe — dobrze wspomagają naturalny ciąg przy umiarkowanym oporze kanału — są cichsze i energooszczędne,
• promieniowe (odśrodkowe) — sprawdzą się tam, gdzie ciąg praktycznie nie występuje, a opory są duże — generują wyższe podciśnienie i lepiej tłoczą powietrze,
• dwubiegowe — dają elastyczność: można zmieniać wydajność w zależności od potrzeb, co obniża koszty eksploatacji.

Instalacja i eksploatacja wymagają kilku istotnych zabiegów. Należy zapewnić stały dopływ świeżego powietrza — brak nawiewu może spowodować cofkę i zaburzyć pracę innych kanałów; zaleca się nawiewniki dostarczające 15–30 m³/h na pomieszczenie. Montować urządzenie najlepiej na końcu kanału, by ograniczyć przenoszenie hałasu; przy wysokim poziomie dźwięku przydadzą się tłumiki i mocowania antywibracyjne. W wilgotnych lub agresywnych chemicznie warunkach trzeba uwzględnić stopień ochrony IP i odporne na korozję materiały. Ergonomiczna konstrukcja ułatwi konserwację — dostęp, wymienne łożyska i modułowe połączenia są dużym plusem. Dobrą praktyką jest też automatyzacja: wentylatory higrosterowane (uruchamiane np. przy 55–65% RH) lub sterowane ruchem czy światłem dla krótkotrwałego zwiększenia wydajności.

Koszty energii nie są bez znaczenia. Mechaniczne wspomaganie zwiększa zużycie prądu — małe wentylatory osiowe pobierają zwykle około 10–30 W, promieniowe mogą zużywać więcej. Przed decyzją warto porównać koszty eksploatacyjne i rozważyć alternatywy: wentylację hybrydową, rekuperację z odzyskiem ciepła albo systemy decentralne mogą okazać się bardziej efektywne niż wiele pojedynczych wentylatorów kanałowych. Każda decyzja projektowa powinna jednak opierać się na rzetelnej diagnozie: pomiarach anemometrem, teście dymowym oraz bilansie nawiewu i wywiewu. Gdy wyniki nie są jednoznaczne, zaprojektuj system z uwzględnieniem rzeczywistych przepływów, oporów kanałów i wpływu zastosowanego wentylatora na równowagę całego układu.
