Jak podłączyć czujnik ruchu do lampy LED? Prosty poradnik krok po kroku

Jak podłączyć czujnik ruchu do lampy LED?

Podłączenie czujnika ruchu do lampy LED polega na wpięciu go w obwód zasilający. Zanim jednak chwycisz za narzędzia, koniecznie odetnij dopływ prądu w głównej rozdzielni. Warto też upewnić się próbnikiem napięcia, czy w kablach na pewno nic nie płynie.

Cały proces opiera się na trzech głównych połączeniach:

• brązowy przewód fazowy L wpinasz do zacisku L w czujniku,
• niebieską żyłę neutralną N łączysz zarówno z czujnikiem, jak i bezpośrednio z lampą,
• wyjście sterujące, oznaczone jako L1 lub OUT, kierujesz do fazy oświetlenia.

To właśnie dzięki niemu światło zapali się dokładnie wtedy, gdy czujnik zarejestruje ruch. Nie zapomnij też o żółto-zielonym kablu ochronnym PE, który musi trafić prosto do uziemienia oprawy. Jeśli pracujesz z instalacją niskonapięciową 12V, sytuacja wygląda nieco inaczej: czujnik montuje się wtedy pomiędzy zasilaczem a samą lampą. Pamiętaj przy tym, by użyć odpowiedniego urządzenia przystosowanego do takich napięć.

W przypadku łączenia kilku punktów świetlnych równolegle, zsumuj ich całkowitą moc i sprawdź, czy nie przekracza ona obciążenia, jakie jest w stanie obsłużyć czujnik. Gdy wszystko znajdzie się w puszce, bezpiecznie włącz zasilanie i przetestuj, czy system reaguje prawidłowo.

Jakie korzyści daje czujnik ruchu w lampie LED?

Wybór lamp LED z wbudowanym detektorem ruchu to prosty sposób na realne oszczędności. Światło zapala się tylko wtedy, gdy na ścieżce lub w pokoju faktycznie ktoś przebywa, co błyskawicznie obniża rachunki za prąd. Oprócz aspektów ekonomicznych, czujniki pełnią kluczową rolę w zabezpieczaniu domu.

Nagły rozbłysk światła po zmroku potrafi skutecznie odstraszyć nieproszonych gości. W nowoczesnych systemach typu smart home możliwości jest znacznie więcej. Możesz samodzielnie definiować scenariusze oświetleniowe czy harmonogramy pracy, zapominając o konieczności ręcznego klikania włącznikami. Wszystko to znacząco podnosi codzienny komfort domowników.

Co więcej, parametry takie jak:

• czas świecenia,
• zasięg działania urządzenia.

Dają się swobodnie regulować, dzięki czemu dopasujesz technikę do specyfiki każdego miejsca. Jeśli szukasz rozwiązań na zewnątrz, szukaj modeli z klasą szczelności IP44 lub IP65 – gwarantują one spokój ducha nawet w trakcie najbardziej kapryśnej pogody.

Jak wybrać czujnik ruchu do lampy LED?

Dobierając czujnik ruchu do swojego systemu, w pierwszej kolejności przyjrzyj się technologii detekcji. Popularne czujki podczerwieni (PIR) działają w oparciu o wykrywanie zmian temperatury ludzkiego ciała, podczas gdy rozwiązania mikrofalowe emitują własne fale elektromagnetyczne. Te drugie świetnie sprawdzają się tam, gdzie zależy nam na przenikaniu sygnału przez cienkie ścianki czy szklane powierzchnie.

Jeśli planujesz montaż na zewnątrz, szukaj urządzeń z wysoką klasą szczelności, najlepiej IP44 lub IP65, które poradzą sobie z kaprysami pogody. Nie zapomnij dopasować zasilania do posiadanego oświetlenia – większość standardowych lamp sieciowych wymaga 230 V, ale systemy niskonapięciowe będą potrzebować dedykowanego zasilacza 12 V. Koniecznie sprawdź też maksymalne obciążenie czujnika, by uniknąć ryzyka wypalenia styków przy zbyt mocnych źródłach światła.

W codziennym użytkowaniu docenisz trzy podstawowe regulacje:

• Ustawienie LUX pozwala zdefiniować natężenie oświetlenia, przy którym czujnik zacznie pracować, dzięki czemu światło włączy się dopiero po zmroku,
• Funkcja TIME daje kontrolę nad tym, jak długo ma palić się żarówka po wyjściu z pomieszczenia,
• SENS pozwala precyzyjnie wyregulować czułość detekcji, co zapobiega niechcianym aktywacjom przez np. biegające zwierzęta.

Wybierając konkretny model, zwróć uwagę na zasięg detekcji – w standardowych urządzeniach wynosi on zazwyczaj około 12 metrów – oraz na szerokość kąta widzenia. Aby uniknąć efektu migotania, upewnij się, że wybrany mechanizm jest w pełni kompatybilny z technologią LED. Na koniec pamiętaj, że optymalny montaż zapewnia umieszczenie czujnika na wysokości między półtora a dwa metry nad podłożem.

Jakie narzędzia przygotować do montażu lampy LED?

Sprawny montaż lampy LED zaczyna się od zgromadzenia odpowiedniego zestawu narzędzi. Na start przygotuj:

• wiertarkę z właściwymi końcówkami do betonu lub drewna,
• poziomicę – to ona zagwarantuje, że oświetlenie zawiśnie idealnie prosto,
• śrubokręty z izolacją oraz próbnik napięcia – dzięki niemu upewnisz się, że przewody nie są pod napięciem, co jest absolutnym wymogiem przed rozpoczęciem prac elektrycznych,
• solidne szybkozłączki, na przykład typu WAGO, lub klasyczne kostki zaciskowe,
• dławiki kablowe, które skutecznie uszczelnią przepusty, oraz kompletny zestaw kołków rozporowych dobranych do powierzchni ściany.

Jeśli decydujesz się na system niskonapięciowy, niezbędny będzie zasilacz 12 V. Do precyzyjnego oczyszczenia końcówek przewodów przydadzą się nożyce lub dedykowany ściągacz izolacji. Jeśli planujesz instalację na zewnątrz budynku, miej pod ręką taśmę izolacyjną i preparaty uszczelniające, aby zachować deklarowaną przez producenta klasę szczelności IP. Zawsze zaglądaj do dołączonej instrukcji – znajdziesz tam nie tylko przejrzysty schemat elektryczny, ale też cenne wskazówki montażowe specyficzne dla danego modelu. Solidne przygotowanie i korzystanie z właściwego osprzętu to Twoja gwarancja udanej oraz bezpiecznej instalacji.

Jak bezpiecznie wykonać instalację 230V dla lampy LED?

Pracę z instalacją 230V musisz zawsze rozpoczynać od całkowitego odcięcia dopływu energii. Pierwszym krokiem jest wyłączenie właściwego obwodu w domowej rozdzielnicy, a następnie upewnienie się za pomocą miernika lub próbki, że w przewodach nie ma już prądu. Pamiętaj, aby sięgać wyłącznie po narzędzia z certyfikowaną izolacją – minimalizuje to ryzyko niebezpiecznego porażenia.

Podczas montażu dbaj o standardy kolorystyczne żył:

• brązowy lub czarny przewód to faza (L),
• niebieski odpowiada za neutralny (N),
• żółto-zielony jest przewodem ochronnym (PE).

Pamiętaj o trwałym podłączeniu uziemienia do metalowej obudowy lampy, co stanowi kluczowy element ochrony przed przebiciem. Wszystkie połączenia w puszce warto zabezpieczyć solidnymi kostkami zaciskowymi, zwracając szczególną uwagę na to, by były one mocno dokręcone. W przypadku opraw zewnętrznych niezbędne jest użycie dławików kablowych, które szczelnie izolują wnętrze przed wilgocią.

Jeśli planujesz instalację z transformatorem, sprawdź czy czujnik ruchu współpracuje z niskim napięciem lub zainstaluj go przed zasilaczem, stosując się ściśle do zaleceń producenta. Przed pierwszym uruchomieniem zweryfikuj czy parametry urządzenia zgadzają się z mocą zastosowanych źródeł światła LED. W sytuacjach, gdy czujesz brak pewności co do swoich umiejętności, najbezpieczniejszym rozwiązaniem będzie powierzenie montażu wykwalifikowanemu elektrykowi z uprawnieniami SEP.

Jak podłączyć przewód fazowy i neutralny w lampie LED?

Prawidłowy montaż instalacji oświetleniowej to nie tylko kwestia technicznej poprawności, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności sprzętu. W standardowych obwodach 230V brązowy przewód fazowy „L” wpinamy bezpośrednio do odpowiedniego zacisku w oprawie, natomiast niebieski przewód neutralny „N” trafia do punktu opisanego tą samą literą.

Jeśli w grę wchodzi czujnik ruchu, schemat staje się nieco bardziej złożony. Zasilanie fazowe doprowadzamy do wejścia „L” urządzenia, a wyjście „L1/OUT” spinamy z żyłą fazową samej lampy. Pamiętaj, aby przewód neutralny „N” doprowadzić zarówno do czujnika, jak i do źródła światła, tworząc kompletny obwód. Nie zapomnij również o najważniejszym elemencie ochrony: żółto-zielony przewód „PE” musi bezwzględnie wylądować na zacisku uziemiającym obudowy.

Praca z przewodami wymaga precyzji. Każdy styk w kostce musi być solidnie dokręcony – luźne połączenia to prosta droga do irytującego iskrzenia, a nawet groźnego przegrzewania się styków. Przed ostatecznym zamknięciem obudowy warto ręcznie sprawdzić stabilność każdego połączenia. Jeśli natomiast korzystasz z nowoczesnych szybkozłączek, upewnij się, że końcówki żył są odizolowane na dokładnie taką długość, jaką zaleca producent; to klucz do pewnego przepływu prądu.

W przypadku systemów niskonapięciowych 12V priorytetem jest poprawne zachowanie polaryzacji. Zasilacz musi zostać wpięty zgodnie z oznaczeniami plusa i minusa. Na samym końcu, zanim uruchomisz zasilanie, warto poświęcić chwilę na pomiar miernikiem uniwersalnym. Pozwoli to wykluczyć przypadkowe zwarcia między fazą a pozostałymi przewodami, dając Ci pełny spokój ducha przy pierwszym włączeniu oświetlenia.

Jak ustawić czułość i czas działania czujnika ruchu?

Większość czujników ruchu wyposażono w trzy pokrętła, które umożliwiają ich precyzyjne dostrojenie:

• SENS, czyli regulacja czułości. To od tego parametru zależy, w jakim promieniu urządzenie będzie wyłapywać ruch – zazwyczaj mówimy tu o przedziale od metra do dziesięciu metrów. Ustawiając niską czułość, skutecznie wyeliminujesz fałszywe alarmy wywołane przez podmuchy wiatru czy biegające w ogrodzie zwierzęta,
• TIME, który ustala, jak długo światło pozostanie włączone po zniknięciu obiektu z pola widzenia detektora. Standardowo czas ten waha się od 10 sekund do nawet 7 minut. Pamiętaj, aby znaleźć złoty środek: zbyt krótki interwał będzie irytujący, gdy światło zgaśnie w połowie drogi, natomiast zbyt długi niepotrzebnie podwyższy rachunki za prąd,
• LUX, czyli wbudowany czujnik zmierzchowy. Pozwala on na zdefiniowanie natężenia oświetlenia, przy którym system w ogóle zaczyna reagować. Dzięki tej funkcji inteligentnie oszczędzasz energię, bo lampy nie uruchomią się w pełnym słońcu.

Aby sprzęt działał bez zarzutu, warto go odpowiednio skalibrować w docelowym miejscu montażu. Najlepiej zacząć od ustawień minimalnych i stopniowo je zwiększać, obserwując zachowanie urządzenia w trakcie testów. Współczesne modele cyfrowe zapamiętują zmiany automatycznie, a w razie kłopotów z konfiguracją zawsze możesz wrócić do parametrów fabrycznych. Pamiętaj jednak, że nawet najlepsze ustawienia nie zastąpią właściwego montażu – wysokość oraz kąt nachylenia czujnika mają kluczowy wpływ na to, jak skutecznie będzie on monitorował otoczenie.

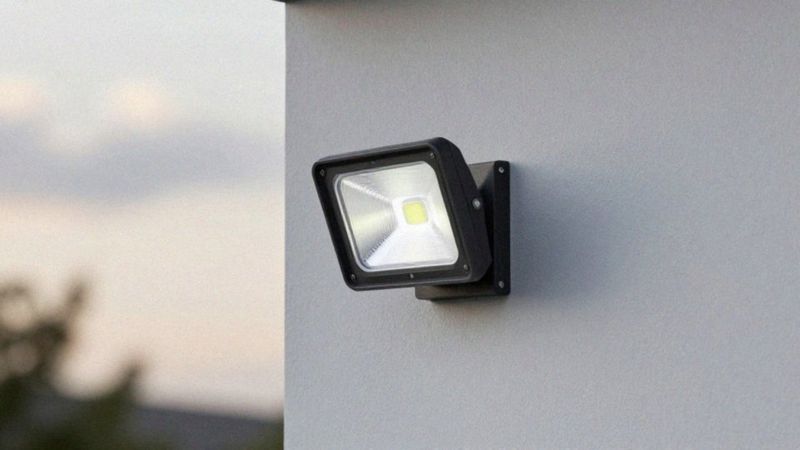

Jak przetestować lampę LED z czujnikiem ruchu?

Gdy przewody są już na swoim miejscu, włącz zasilanie i przejdź do testów. Na początek:

• przekręć pokrętło LUX na tryb dzienny – pozwoli Ci to wygodnie sprawdzić wykrywanie ruchu bez martwienia się o poziom światła w otoczeniu,
• upewnij się, że urządzenie działa, przechodząc przez strefę detekcji i obserwując, czy LED zaświeci się bez zbędnej zwłoki,
• sprawdź, czy standardowe czujniki obejmują do 12 metrów, przechodząc się po całym wyznaczonym obszarze, aby upewnić się, że urządzenie wyłapuje Twój ruch w każdym zakamarku, a przy tym nie reaguje na to, co dzieje się poza planowaną strefą,
• skontroluj ustawienie TIME, by mieć pewność, że oświetlenie zgaśnie dokładnie tak, jak zaplanowałeś,
• dostosuj czułość za pomocą pokrętła SENS, jeśli zauważysz, że lampa jest zbyt mało lub zbyt czuła.

Jeżeli montujesz zestaw na zewnątrz, koniecznie upewnij się jeszcze raz, czy wszystkie uszczelki dobrze przylegają, a połączenia są idealnie szczelne. Przed finalnym zakończeniem instalacji warto wykonać próbę długodystansową. Zostaw włączone światło na dłużej i zobacz, czy nie gaśnie samoczynnie bez powodu. Dobrym nawykiem jest powrót do testów po kilku dniach, co pozwoli ocenić stabilność układu przy zmiennej pogodzie. Jeśli w przyszłości pojawi się migotanie lub brak reakcji, zacznij od przeczyszczenia soczewki i sprawdzenia, czy wszystkie styki są dobrze dokręcone. Taka prosta konserwacja to klucz do długiej i bezproblemowej pracy całego systemu.
