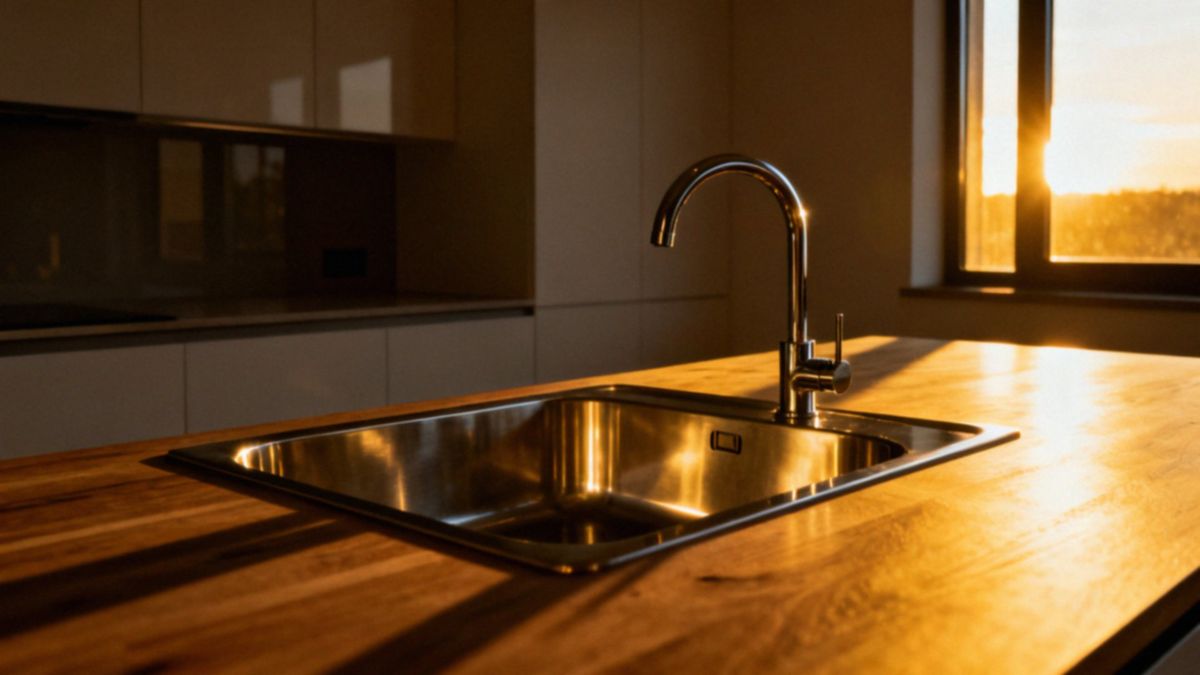

Jak narysować zlew? Przewodnik krok po kroku do idealnego projektu

Jak narysować zlew krok po kroku?

Projektowanie zlewozmywaka w środowisku CAD warto rozpocząć od precyzyjnego wyznaczenia miejsca w strefie mokrej oraz wymiarów samego blatu. Dysponując rzutami ścian, bez trudu określisz optymalne położenie obiektu.

Pierwszym krokiem jest naszkicowanie prostokątnego obrysu, uwzględniającego zarówno wymiary zewnętrzne, jak i szerokość obrzeża. Nie zapomnij przy tym odpowiednio zaokrąglić narożników misy oraz jej krawędzi wewnętrznych.

Tworząc blok parametryczny, zdefiniuj kluczowe zmienne dla długości i szerokości konstrukcji. Warto przypisać im akcje umożliwiające płynne przesuwanie zlewu wzdłuż blatu oraz jego rotację o dowolny kąt.

Na etapie rysunku koniecznie uwzględnij:

• otwory na baterię i kran,
• bezpieczne odstępy od samej komory,
• elementy instalacji: odpływu, korka oraz miejsca na ewentualny rozdrabniacz odpadów.

Ostatnim, niezwykle istotnym etapem jest zatroszczenie się o funkcjonalność trójkąta roboczego. Weryfikacja ergonomii pozwoli uniknąć kolizji z frontami meblowymi podczas montażu przyłączy wodnych. Całość projektu zwieńcz czytelnym zwymiarowaniem oraz opisami technicznymi, które określą specyfikację materiałową użytego wyposażenia.

Jak narysować rzut z góry zlewu?

Podczas pracy nad rzutem zlewu z góry kluczowe jest precyzyjne oddanie konturu misy. Nie zapomnij uwzględnić wszystkich niezbędnych otworów – na baterię, rozdrabniacz czy korek automatyczny. W projektowaniu CAD najlepiej sprawdza się praca na warstwach; dzięki nim łatwo odseparujesz właściwy obrys od linii pomocniczych czy wymiarów mebli.

Pamiętaj, by wyraźnie zaznaczyć wymiary zewnętrzne oraz wewnętrzne komory, a także promienie zaokrągleń narożników, gdyż detale te decydują o estetyce finalnego montażu. Dokładne określenie linii montażowych pozwoli uniknąć błędów przy osadzaniu zlewu w blacie lub pod nim. Na planie obowiązkowo nanieś lokalizację odpływu oraz przebieg pionu kanalizacyjnego.

Projektowanie strefy zmywania wymaga jednak szerszego spojrzenia. Zmywarka powinna sąsiadować bezpośrednio ze zlewem, a na rysunku warto sprawdzić, czy otwierające się fronty szafek nie będą z niczym kolidować. Ikona zlewu musi wpisywać się w logikę trójkąta roboczego. Pamiętaj o zachowaniu optymalnych odległości – np. droga od lodówki do zlewu powinna mieścić się w przedziale 120-210 cm.

Jeśli korzystasz z gotowych bloków parametrycznych, zyskasz nie tylko na czasie. To rozwiązanie pozwala błyskawicznie korygować rozmiary zlewu i sprawdzać, czy wybrany model funkcjonalnie wpisuje się w przestrzeń Twojej kuchni.

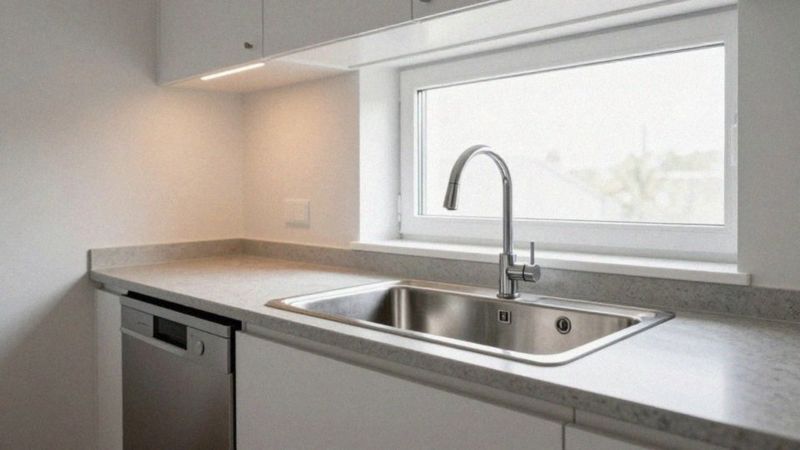

Gdzie umieścić zlew w projekcie kuchni?

Planując strefę mokrą, warto umieścić zlew w bezpośrednim sąsiedztwie zmywarki. Takie rozwiązanie nie tylko zdecydowanie usprawnia codzienne obowiązki, ale również znacząco ułatwia poprowadzenie instalacji wodno-kanalizacyjnej.

W przypadku zabudowy jedno- lub dwurzędowej kluczowe jest zachowanie odległości między 120 a 210 centymetrów od lodówki, co pozwoli zachować zasady ergonomicznego trójkąta roboczego. W kuchniach o układzie litery L, U, a także w projektach z wyspą, musimy być czujni na możliwość kolizji frontów. Otwierane szafki nie mogą blokować dostępu do armatury ani przeszkadzać w swobodnym korzystaniu z blatu.

Podczas projektowania pamiętajmy też o technicznym aspekcie montażu, upewniając się, że odpływy można bez problemu połączyć z przyłączami w ścianie. Jeśli zdecydujesz się na zlew na wyspie kuchennej, nadasz wnętrzu bardziej towarzyski klimat, jednak pamiętaj o przeprowadzeniu precyzyjnych pomiarów podblatowych.

Nad tym stanowiskiem warto uwzględnić osobne oświetlenie, które znacząco poprawi Twój codzienny komfort. Całość powinna być zwieńczona łatwym dostępem do zaworów odcinających, co pozwoli uniknąć problemów w razie ewentualnej awarii w przyszłości.

Jak dobrać wymiary i promień zaokrąglenia zlewu?

Wybierając zlew, zwróć uwagę przede wszystkim na wymiary szafki oraz ilość miejsca na blacie. Warto dopasować wielkość komór do realnych potrzeb domowników – od małych, jednokomorowych rozwiązań po rozbudowane zestawy z ociekaczem.

Jeśli pracujesz w programach CAD, nieocenioną pomocą będzie blok parametryczny. Pozwala on błyskawicznie korygować szerokość, głębokość czy promień zaokrąglenia, co znacząco ułatwia montaż w nietypowych wnękach. Warto przy tym pamiętać, że promień zaokrąglenia definiuje nie tylko styl kuchni, ale też późniejszy komfort sprzątania.

Bardzo małe zaokrąglenia świetnie wpisują się w minimalistyczne wnętrza, jednak ostre kąty bywają trudne do domycia. Z kolei delikatne łuki skutecznie eliminują zakamarki, w których mógłby osadzać się brud.

Projektując zabudowę, nie zapomnij uwzględnić grubości blatu oraz bezpiecznej odległości między krawędzią zlewu a otworem na baterię. Dzięki odpowiednim ustawieniom przesuwania wewnątrz edytora CAD, z łatwością dopasujesz położenie odpływu względem misy i zadbasz o właściwe średnice rur, co zagwarantuje poprawność całej instalacji.

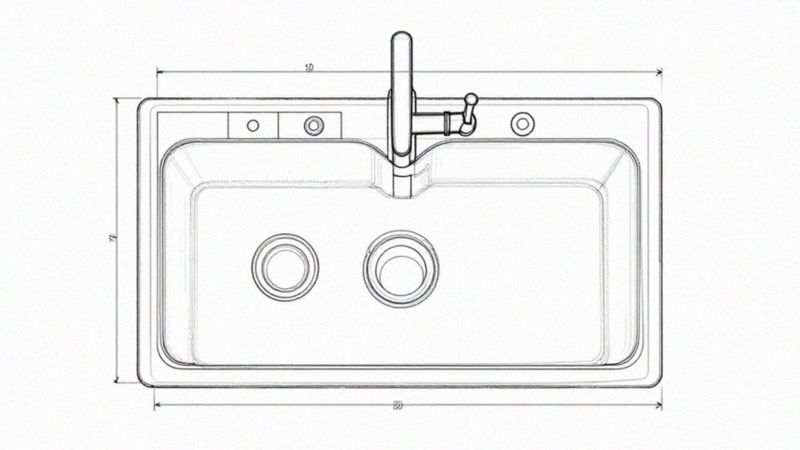

Jak uwzględnić otwory na kran i baterię?

W dokumentacji technicznej precyzja jest kluczowa – otwory pod baterię oraz kran muszą być wyznaczone z dokładnością co do milimetra. Oprócz wskazania średnic montażowych, niezbędne jest precyzyjne określenie ich położenia względem krawędzi komory. Wybór konkretnego modelu armatury, czy to wariantu jednouchwytowego, wysokiej wylewki, czy wersji z wyciąganym wężem, bezpośrednio rzutuje na potrzebną przestrzeń roboczą.

Projektując w środowisku CAD, warto skorzystać z bloków parametrycznych. Aktywne parametry liniowe pozwalają na swobodną manipulację punktami wstawienia baterii oraz błyskawiczną korektę średnic otworów. Podczas nanoszenia poprawek pamiętaj, aby zweryfikować zgodność projektu z grubością blatu oraz konstrukcją zlewozmywaka. Nie zapomnij również o uwzględnieniu wycięć pod dozownik płynu czy korek automatyczny.

Planując rozbudowaną strefę zmywania, np. z rozdrabniaczem odpadów, zaznacz wewnątrz szafki miejsce na przyłącza. Kluczowe jest, aby lokalizacja baterii gwarantowała łatwy dostęp serwisowy pod blatem do zaworów odcinających oraz instalacji wodno-kanalizacyjnej. Każdy otwór warto wymiarować, odnosząc go bezpośrednio do zewnętrznego obrysu zlewu; takie podejście skutecznie eliminuje ryzyko kolizji z rantem podczas finalnego montażu.

Co uwzględnić przy rysowaniu instalacji odpływu?

Przy nanoszeniu instalacji w środowisku CAD najważniejsza jest dokładna lokalizacja syfonu. Pamiętaj, aby w planach uwzględnić:

• przestrzeń dla zmywarki,
• ewentualnego rozdrabniacza odpadów.

Na schemacie zaznacz średnice rur wraz z kierunkiem spadku, co jest niezbędne dla zachowania odpowiedniego przepływu grawitacyjnego. Równie istotne jest zapewnienie łatwego dostępu serwisowego, co wymusza pozostawienie wolnego miejsca pod blatem. Warto też stosować osobne warstwy dla rur, ponieważ znacznie ułatwia to unikanie kolizji z frontami meblowymi czy szufladami podczas późniejszej realizacji.

Każde wpięcie do pionu wymaga z kolei weryfikacji dystansu od krawędzi szafek oraz zapewnienia właściwej wentylacji systemu, co skutecznie wyeliminuje ryzyko powstawania nieprzyjemnych zapachów. Na koniec sprawdź całość projektu pod kątem lokalnych norm budowlanych. Czytelne symbole przyłączy z zachowaniem marginesów przestrzennych pozwolą na ewentualne korekty rur w trakcie montażu, minimalizując ryzyko błędów i zapewniając pełną funkcjonalność gotowej kuchni.

Czy CAD ułatwia rysowanie zlewu?

Projektowanie zlewozmywaków zyskuje nową jakość dzięki precyzji rysunków wektorowych dostępnych w oprogramowaniu CAD. Zaawansowane edytory umożliwiają tworzenie bloków parametrycznych, gdzie dzięki zdefiniowanym zależnościom liniowym, każda korekta wymiarów, kątów czy rozmieszczenia otworów staje się dziecinnie prosta.

System automatycznie dopasowuje geometrię zlewu do nietypowych układów zabudowy, takich jak:

• wyspy,
• szafki narożne w kształcie litery L,
• szafki narożne w kształcie litery U.

Inteligentne sprawdzanie kolizji eliminuje ryzyko błędów już na etapie koncepcji, ostrzegając projektanta przed potencjalnymi konfliktami z frontami meblowymi. Zastosowanie dynamiki akcji, jak przesuwanie czy rotacja, pozwala błyskawicznie przetestować dziesiątki wariantów projektu. Oprogramowanie automatyzuje również przygotowanie rzutów i przekrojów, co stanowi fundament kompletnej dokumentacji montażowej.

Dzięki oparciu rysunków na dokładnych wymiarach, instalatorzy otrzymują czytelne wytyczne i profesjonalną fotodokumentację, co niemal całkowicie eliminuje pomyłki wykonawcze. W efekcie, każdy detal projektu kuchni zyskuje na funkcjonalności i estetyce, gwarantując najwyższy standard końcowego montażu.

Jak pokazać zatkanie i brudne naczynia na rysunku?

Wizualizacja nagromadzonych w zlewie zabrudzeń najlepiej sprawdza się, gdy postawimy na czytelne symbole graficzne. Umieszczenie w komorze ikon naczyn, misek czy sztućców pozwala błyskawicznie nakreślić skalę problemu. Zestawienie ich z czystymi przedmiotami obok wprowadza wyraźny kontrast, który doskonale oddaje istotę zmywania w grafice wektorowej.

Jeśli przygotowujesz dokumentację techniczną, zatkany odpływ najłatwiej oznaczyć krzyżykiem na sitku lub krótkim dopiskiem o awarii syfonu. Zastosowanie cieniowania na rzucie z góry skutecznie imituje stojącą wodę, a delikatne linie sugerują obecność zanieczyszczeń. Projektując instalację w CAD, warto stworzyć osobną warstwę dla krytycznych punktów, takich jak przewężenia rur. Ułatwi to pracę serwisantom, którzy w przyszłości zajmą się udrażnianiem systemu.

Aby wykonawca od razu wiedział, z czym się mierzy, dodaj zwięzłą notatkę techniczną. W kilku słowach wyjaśnij przyczynę zatoru, np. nagromadzony tłuszcz lub resztki jedzenia, i zaproponuj konkretne rozwiązanie, choćby wymianę rur na szersze czy poprawę dostępu do korka. Takie podejście, łączące precyzyjny rysunek z rzeczowym opisem, pozwala na błyskawiczną diagnozę i sprawną naprawę usterki.
