ile różnicówek w domu? Praktyczny przewodnik po instalacji

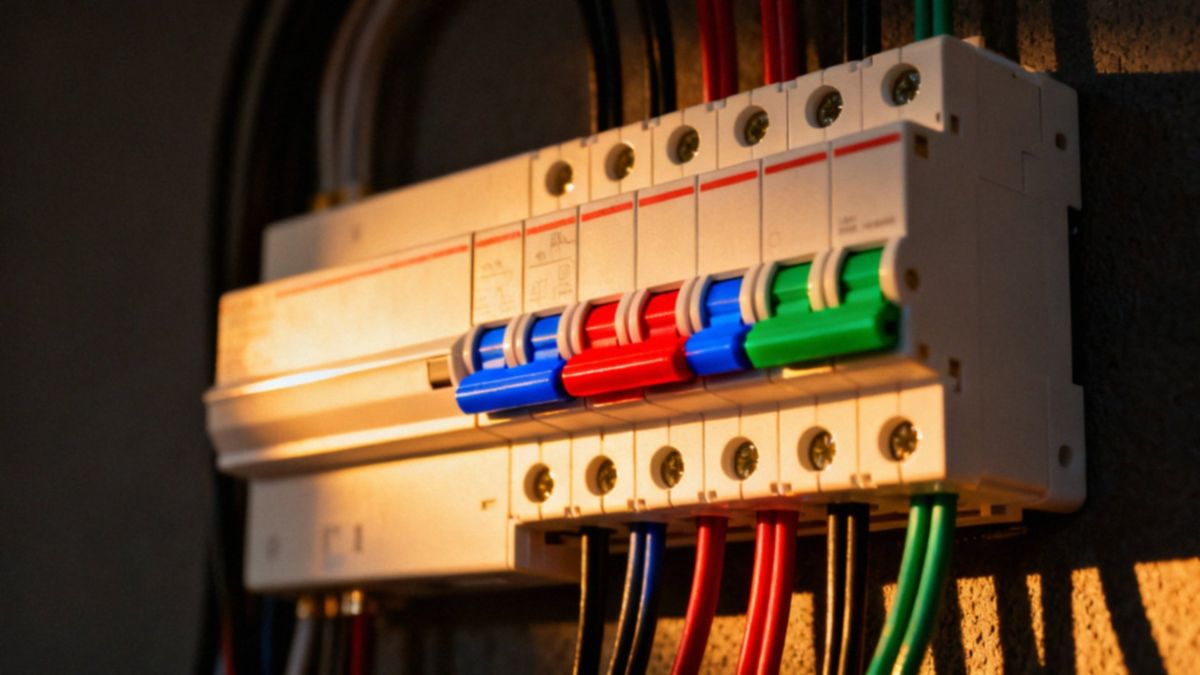

Ile różnicówek w domu i od czego zależą?

Wybór liczby wyłączników różnicowoprądowych w domu to balansowanie między wymogami projektowymi a zapewnieniem maksymalnego bezpieczeństwa domownikom. Choć przepisy dopuszczają montaż zaledwie jednego urządzenia RCD, dzisiejsze standardy instalacyjne skłaniają nas ku bardziej złożonym i wielosekcyjnym rozwiązaniom. Ostateczna liczba zabezpieczeń wynika z zestawienia kilku istotnych czynników.

W przypadku instalacji trójfazowych dobrą praktyką jest instalacja co najmniej jednego wyłącznika na każdą z faz, co pozwala na lepszy rozkład obciążenia. Warto też pamiętać o zasadzie ograniczania liczby obwodów podpiętych pod jedną sekcję – optymalnie powinno ich być od czterech do sześciu. Takie podejście nie tylko ułatwia szybkie zlokalizowanie usterki, ale przede wszystkim sprawia, że ewentualna awaria nie wyłączy prądu w całym budynku.

Niektóre urządzenia wymagają szczególnego traktowania. Systemy grzewcze, podgrzewacze wody czy instalacje alarmowe najlepiej zabezpieczyć indywidualnie, aby przypadkowe wyzwolenie różnicówki nie pozbawiło domu kluczowych funkcji. Podobną uwagę należy skierować na miejsca szczególnie narażone na wilgoć, takie jak:

• łazienki,
• kuchnie,
• zewnętrzne punkty zasilania.

Wydzielenie dla nich osobnych obwodów to gwarancja, że chwilowe zawilgocenie gniazdka na tarasie nie „zgaśnie” światła w pozostałych pomieszczeniach. Rozbudowana instalacja z większą liczbą zabezpieczeń przekłada się na wyższą funkcjonalność i spokój mieszkańców, choć wiąże się to również z koniecznością zakupu większej rozdzielnicy oraz nieco większym wydatkiem na aparaturę modułową. Mimo to, przemyślana strategia podziału obwodów to inwestycja, która zwraca się w postaci stabilnej pracy zasilania i łatwości w użytkowaniu domowej sieci elektrycznej.

Ile różnicówek na fazę w domu jednorodzinnym?

W instalacjach trójfazowych dobrą praktyką jest stosowanie zabezpieczeń różnicowoprądowych 4P o czułości 30 mA. Takie podejście sprawia, że w razie awarii problem dotyczy tylko jednej fazy, co pozwala zachować zasilanie w pozostałych częściach domu. Warto przy tym rozdzielić oświetlenie na kilka różnych obwodów, co uchroni nas przed nagłym pogrążeniem całego budynku w ciemnościach.

Projektując układ gniazd, należy pamiętać o sumowaniu prądów upływu, aby wyeliminować ryzyko uciążliwych, przypadkowych wyzwoleń, do których dochodzi po przekroczeniu dopuszczalnych limitów. W standardowych instalacjach jednofazowych zazwyczaj wykorzystuje się aparaturę 2P. Z kolei przy bardziej rozbudowanych sieciach przyjmuje się zasadę przydzielania od czterech do sześciu obwodów na jeden wyłącznik RCD. Ostateczna liczba zabezpieczeń powinna wynikać z mocy przyłączeniowej oraz sposobu rozłożenia obciążeń.

Dla kluczowych odbiorników, takich jak:

• sterowniki pieców centralnego ogrzewania,
• zewnętrzne linie zasilające,
• osobne różnicówki.

Ta metoda zwiększa nie tylko selektywność ochrony przeciwporażeniowej, ale również ogólne bezpieczeństwo całej domowej instalacji.

Jakie normy regulują stosowanie różnicówek?

Współczesne podejście do stosowania wyłączników różnicowoprądowych (RCD) w Polsce opiera się przede wszystkim na normie PN-HD 60364-4-41:2017. Dokument ten stanowi fundament dla projektantów, wyznaczając kluczowe zasady ochrony przeciwporażeniowej w instalacjach niskiego napięcia – zarówno tych dopiero powstających, jak i poddawanych modernizacji. To właśnie w nim wskazano, które grupy obwodów wymagają bezwzględnej ochrony za pomocą aparatury różnicowoprądowej.

Szczegółowe wymogi konstrukcyjne i techniczne dla tych urządzeń znajdziemy z kolei w normach:

• PN-EN 61008,
• PN-EN 61009.

Kluczowe znaczenie ma tu odpowiedni dobór typu RCD, ponieważ to od niego zależy skuteczność ochrony. Obecnie, ze względu na powszechność elektroniki i zasilaczy impulsowych, coraz częściej wybiera się urządzenia typu A, które znacznie lepiej radzą sobie w warunkach nowoczesnej energoelektroniki niż starsze wersje typu AC.

Równie ważne są parametry czułości zadziałania. Standardem chroniącym życie ludzi pozostaje prąd znamionowy 30 mA, podczas gdy wartości wyższe, jak 100 mA czy 300 mA, zarezerwowano dla ochrony przeciwpożarowej przy bardziej obciążonych liniach i długich obwodach. Specyficzne strefy, jak domowe łazienki, rządzą się własnymi prawami ujętymi w normie PN-HD 60364-7-701:2010.

Pamiętajmy jednak, że techniczne standardy to tylko jedna strona medalu. Polskie instalacje muszą być zgodne z rozporządzeniami określającymi warunki techniczne, jakim powinny odpowiadać budynki. Praktyczną wiedzę o tym, jak przekładać przepisy na codzienny montaż, czerpiemy z opracowań takich jak N-SEP-E-002. Kompletne wdrożenie tych wytycznych to nie tylko formalność, ale przede wszystkim gwarancja bezpieczeństwa i pełnej integralności systemu ochrony w każdym obiekcie mieszkalnym.

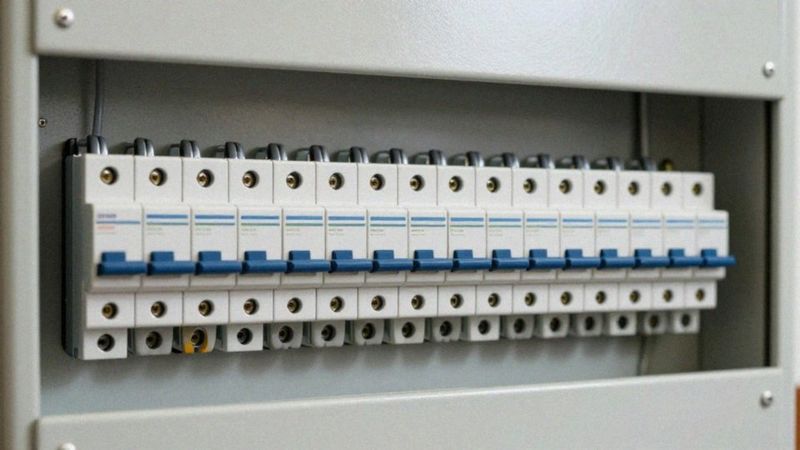

Które obwody wymagają RCD 30 mA?

Skuteczna ochrona przed porażeniem prądem opiera się na montażu wyłączników różnicowoprądowych (RCD) o czułości 30 mA wszędzie tam, gdzie użytkownik może mieć bezpośredni kontakt z instalacją. Przepisy nakładają obowiązek stosowania takich zabezpieczeń przy:

• wszystkich gniazdach wtykowych,
• w obwodach zasilających sprzęt przenośny.

Szczególną uwagę należy zwrócić na kuchnie i łazienki, gdzie wilgoć znacząco podnosi ryzyko awarii. Warto wyposażyć łazienkę w osobny moduł RCD; takie rozwiązanie nie tylko podnosi poziom bezpieczeństwa, ale też znacznie ułatwia szybką diagnostykę w razie usterki. Nie zapominajmy o obwodach zewnętrznych – oświetlenie ogrodowe czy gniazda na tarasie są stale wystawione na działanie czynników atmosferycznych, co czyni je podatnymi na przebicia.

W pomieszczeniach gospodarczych, podobnie jak w strefach mokrych, montaż zabezpieczenia 30 mA jest standardem, który realnie ratuje życie. W bardziej złożonych układach elektrycznych stosuje się także wyłączniki o wyższej czułości, rzędu 100 mA czy 300 mA. Pełnią one funkcję przeciwpożarową dla głównych linii zasilających lub długich przewodów.

Kluczem do komfortowego korzystania z instalacji jest odpowiednie podzielenie jej na sekcje. Dzięki temu awaria czajnika w kuchni nie spowoduje wyłączenia świateł w całym domu, zapewniając niezależność poszczególnych stref zasilania.

Jak podzielić obwody między różnicówki?

Dobrze zaplanowany podział obwodów w instalacji elektrycznej to balansowanie między najwyższym poziomem ochrony a komfortem domowników. Złotą zasadą jest przypisywanie do jednego wyłącznika różnicowoprądowego od czterech do sześciu obwodów jednofazowych. Takie podejście nie tylko ogranicza skutki ewentualnych awarii, ale przede wszystkim drastycznie zmniejsza ryzyko wyłączenia całego zasilania w domu z powodu błahego zwarcia w jednym gniazdku.

Kwestią priorytetową jest bezpieczeństwo układów krytycznych. Instalacje alarmowe, systemy grzewcze, pompy obiegowe czy oświetlenie zewnętrzne wymagają szczególnego traktowania. Warto wydzielić dla nich osobne sekcje lub oddzielne zabezpieczenia, aby ich praca była niezależna od reszty odbiorników.

Gdy w rozdzielnicy zaczyna brakować wolnego miejsca, z pomocą przychodzą wyłączniki różnicowo-nadprądowe, czyli popularne RCBO. Integrują one funkcje zabezpieczenia nadprądowego i RCD w jednym, kompaktowym module, co pozwala na pełną indywidualizację ochrony każdego obwodu.

Projektując instalację, trzeba brać pod uwagę charakterystykę urządzeń. W przypadku falowników fotowoltaicznych czy nowoczesnej elektroniki generującej nieliniowe prądy upływu, niezbędne staje się stosowanie aparatury typu A lub urządzeń o podwyższonej odporności na zakłócenia. Unikanie łączenia sprzętów o skrajnie różnych wartościach prądu upływu na jednym RCD to najlepszy sposób na uniknięcie fałszywych zadziałań układu.

Podczas modernizacji starszych instalacji do standardu trójprzewodowego, optymalnym rozwiązaniem jest dedykowane zabezpieczenie dla każdego obwodu lub stosowanie wyłączników czteropolowych dla większych grup odbiorników. Pamiętajmy przy tym, aby zawsze przewidywać niewielki zapas miejsca w rozdzielnicy – przyszła rozbudowa domowej sieci będzie wtedy znacznie prostsza i tańsza, co zaprocentuje w przyszłości.

Gdzie montować różnicówki w rozdzielnicy?

Prawidłowy montaż wyłączników różnicowoprądowych w rozdzielnicy to nie tylko kwestia techniki, ale przede wszystkim bezpieczeństwa i wygody użytkowania. Kluczem jest czytelny układ, który ułatwia późniejszą eksploatację. Pamiętaj, że modele jednofazowe 2P zajmują standardowo dwa moduły, podczas gdy ich trójfazowe odpowiedniki 4P wymagają dwa razy więcej miejsca.

Najlepiej planować rozmieszczenie aparatury w oparciu o logiczną strefę, co pozwala na przejrzyste grupowanie obwodów. Staranny montaż przewodów – fazowego, neutralnego i ochronnego – zgodnie z zaleceniami producenta to absolutna podstawa. Zbyt częstym błędem, prowadzącym do uciążliwych wyzwoleń, jest niewłaściwe podłączenie przewodu neutralnego za RCD. Skutkuje to tym, że prąd nie wraca właściwą drogą, co wyłącznik interpretuje jako awarię.

Standardem, który spotkasz w nowoczesnych systemach, jest montaż na szynach TH35. Aby uniknąć bałaganu i zapewnić pełną funkcjonalność, warto kierować się kilkoma sprawdzonymi regułami:

• grupuj obwody w sekcje pod wspólnym RCD,
• zostaw pewną rezerwę wolnego miejsca na wypadek przyszłych modyfikacji,
• pamiętaj o zabezpieczeniach nadprądowych, jak wyłączniki instalacyjne lub wkładki topikowe, które powinny znaleźć się bezpośrednio za różnicówką,
• sięgaj po wyłączniki różnicowo-nadprądowe (RCBO), gdy w rozdzielnicy zaczyna brakować miejsca,
• oznakuj każdą z sekcji na osłonie czołowej urządzenia.

Równie istotna jest dbałość o detale – staranne łączenie szyn czy właściwa izolacja żył znacząco ułatwią serwisowanie całego układu w przyszłości. Wszystkie komponenty powinny być rozmieszczone tak, aby nie zasłaniały przycisków testowych, których regularne używanie jest niezbędne do weryfikacji sprawności zabezpieczeń. Pamiętaj, że każda modyfikacja instalacji wewnątrz rozdzielnicy wymaga posiadania odpowiednich uprawnień oraz uwzględnienia dopuszczalnego obciążenia dla wszystkich zainstalowanych aparatów.

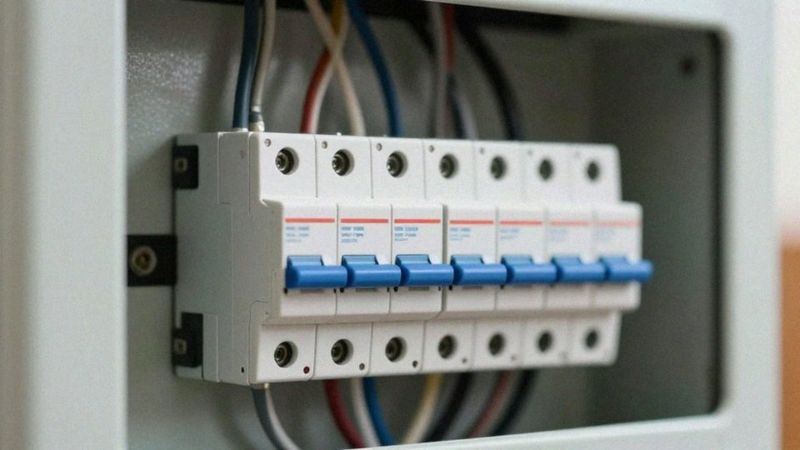

Jak testować różnicówki i wykrywać usterki?

Aby zachować pełną sprawność wyłącznika różnicowoprądowego, musisz zadbać o regularne testy zarówno mechaniczne, jak i pomiarowe. Najprostszym sposobem na sprawdzenie poprawności działania urządzenia jest comiesięczne użycie przycisku testowego „T”, który wymusza zadziałanie mechanizmu. To jednak tylko podstawowa kontrola. Jeśli zależy Ci na realnym bezpieczeństwie, zainwestuj w okresową diagnostykę z użyciem specjalistycznego miernika. Tylko profesjonalny sprzęt pozwoli Ci precyzyjnie ocenić czas wyłączenia oraz rzeczywisty prąd zadziałania, co daje znacznie lepszy obraz sytuacji niż zwykła próba ręczna.

W przypadku nieoczekiwanego wyłączania zasilania problem najczęściej tkwi w:

• nieszczelnej izolacji,
• wilgoci,
• błędach w połączeniach przewodu neutralnego.

W takiej sytuacji najlepiej sprawdza się metoda półprób, która polega na stopniowym wyłączaniu kolejnych grup obwodów – szybko wskaże, gdzie leży źródło zakłóceń. Często okazuje się, że winowajcą jest konkretne urządzenie, jak uszkodzona grzałka czy zasilacz. Jeśli masz rozbudowaną instalację, montaż zabezpieczeń typu RCBO znacznie ułatwi szybką lokalizację awarii. Standardy kontroli dla urządzeń o wyższej czułości, wykorzystywanych w ochronie przeciwpożarowej, pozostają zbliżone.

W nowoczesnych inteligentnych domach proces ten bywa jeszcze prostszy, dzięki automatycznym testom i zdalnemu podglądowi parametrów. Jeśli jednak okaże się, że aparat jest trwale uszkodzony, nie zwlekaj – wymień go na nowy model typu A, który znacznie lepiej radzi sobie z wyzwaniami nowoczesnej elektroniki. Pamiętaj, że każda modyfikacja instalacji kończy się obowiązkowym testem, który potwierdzi prawidłowe uziemienie oraz brak niepożądanych upływności prądu.
