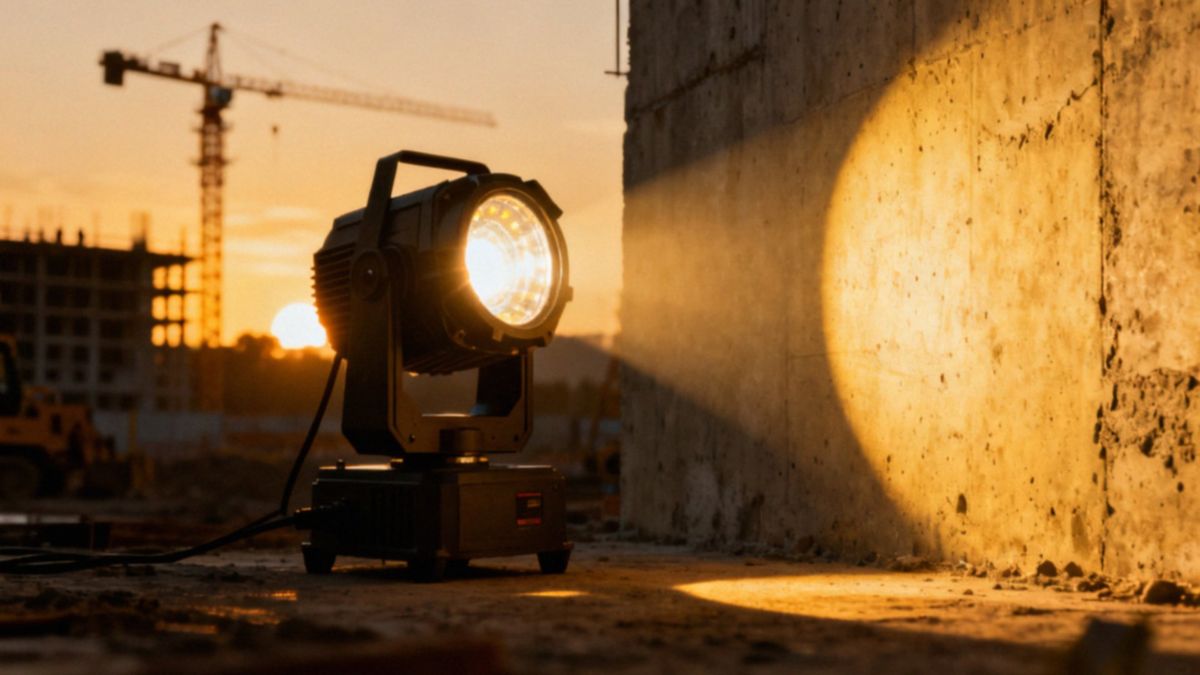

Reflektor lampa — jak działa i gdzie go zastosować?

Reflektor: co to jest i jak działa?

Zwierciadło wklęsłe skupia światło, przekształcając emisję źródła w zogniskowaną wiązkę o większej gęstości energetycznej. Reflektor tworzy kilka podstawowych elementów:

• źródło światła,
• zwierciadło lub soczewka skupiająca,
• obudowa,
• układ odprowadzania ciepła.

Wszystkie te części razem decydują o kącie rozsyłu i sile światła. W reflektorach stosuje się różne typy źródeł. Do najpopularniejszych należą:

• halogeny (ok. 10–25 lm/W),
• ksenonowe/HID (60–120 lm/W),
• diody LED (80–150 lm/W),
• lasery, które wyróżniają się bardzo wysoką gęstością mocy.

Nowoczesne moduły LED pracują zwykle od 30 000 do 50 000 godzin i oddają mniej ciepła niż tradycyjne halogeny, co przekłada się na mniejsze straty energetyczne. Zwierciadło odbija światło zgodnie z zasadami optyki; jego wklęsły kształt przekształca rozproszone promienie w bardziej równoległe wiązki. Alternatywnie soczewka skupiająca załamuje promienie, umożliwiając formowanie wiązek od wąskich — około 10° (spot) — po bardzo szerokie — ponad 120° (flood). Im węższy kąt, tym większe natężenie w kandelach (cd) przy tej samej liczbie lumenów (lm).

Obudowa i radiator mają duży wpływ na spadek lumenów i trwałość diod. Słabe chłodzenie przyspiesza degradację LED-ów, dlatego projekt termiczny jest kluczowy dla żywotności. Wybór konkretnej technologii zależy od zastosowania:

• lampy drogowe i reflektory przednie wymagają dużego strumienia i precyzyjnego kształtu wiązki,
• lampy robocze powinny być odporne na uszkodzenia i dobrze skupione,
• reflektory przenośne — lekkie i proste w montażu.

Jakość wykonania ma bezpośrednie znaczenie dla bezpieczeństwa i widoczności. Różnice technologiczne wpływają nie tylko na zużycie energii, lecz także na temperaturę barwową i czas eksploatacji, co warto uwzględnić przy wyborze sprzętu.

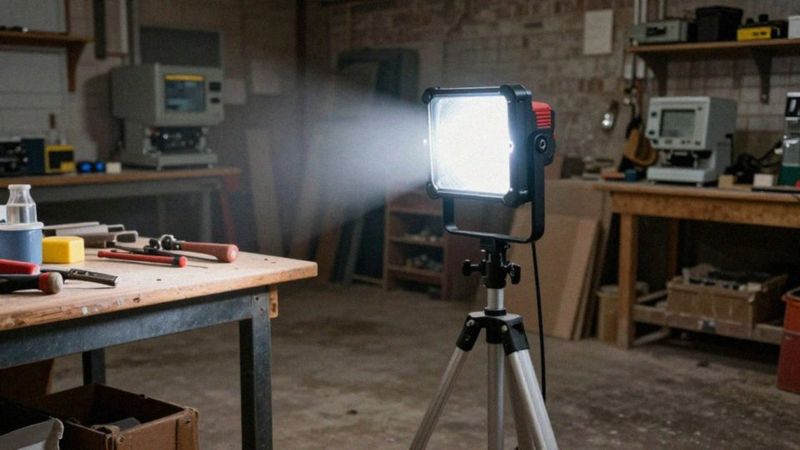

Gdzie stosować przenośny reflektor w praktyce?

Reflektor 80 W daje zazwyczaj od 6 400 do 12 000 lumenów, przy sprawności 80–150 lm/W — to świetny wybór na stanowiska montażowe. W warsztacie poręczne lampy ułatwiają precyzyjne zadania, takie jak:

• naprawy silników,
• spawanie,
• prace z elektroniką.

Można tu sięgnąć po model na statywie lub małą lampę punktową. Na budowie warto celować w strumień 10 000–30 000 lm, by skutecznie oświetlić duże place i strefy robocze; reflektor na statywie zwiększa zasięg i podnosi bezpieczeństwo. Jeśli sprzęt będzie narażony na pył lub uderzenia, wybierz oporność co najmniej IP65–IP67 i wytrzymałość IK08.

Na zewnątrz mobilne lampy sprawdzają się podczas:

• imprez,
• sesji zdjęciowych,
• awaryjnego oświetlenia dróg.

A jako oprawy do gruntu służą do oświetlania ścieżek i elewacji — tu ważna jest ochrona przed wilgocią: IP54 wystarczy na krótkie prace, a IP65 lepiej chroni przy dłuższej ekspozycji. Do maszyn rolniczych i ciągników stosuje się moduły LED o wysokim napięciu z mocowaniem antywibracyjnym; oprawy montowane na pojazdach powinny mieć wzmocnioną obudowę i być kompatybilne z zasilaniem 12–24 V.

Wnętrza produkcyjne i magazyny korzystają z ruchomych reflektorów punktowych do kontroli jakości i serwisowania — montuje się je na statywach lub używa jako tymczasowych stanowisk roboczych. Do prac detalicznych lepsze będą wąskie kąty wiązki 10°–30°, natomiast do ogólnego oświetlenia wybierz kąty powyżej 60°.

W galeriach i na eventach przenośne punktówki akcentują detale i obrazy; przy instalacjach tymczasowych przydatna jest regulacja kąta i funkcja ściemniania. Czujnik PIR przy wejściach ograniczy zużycie energii podczas przerw.

Kilka praktycznych rad:

• dobierz moc do wielkości powierzchni,
• wybierz statyw gdy potrzebujesz wysokości i regulacji,
• stosuj oprawy do gruntu przy iluminacji krajobrazu,
• zawsze sprawdź zgodność zasilania (12 V/230 V lub 12–24 V),
• oraz parametry IP/IK przed zakupem.

Dlaczego wybrać reflektor LED zamiast halogenu?

Wymieniając halogenowy reflektor na lampę LED, można zmniejszyć zużycie energii nawet o 70–85% przy zachowaniu podobnego poziomu jasności. Halogeny zamieniają większość energii w ciepło – około 90% – podczas gdy LED-y generują go znacznie mniej, co wpływa też na mniejsze nagrzewanie oprawy.

Tradycyjne halogeny działają zwykle 2–4 tys. godzin, natomiast moduły LED wytrzymują przeważnie ponad 20 tys. godzin, więc rzadsza wymiana oznacza mniej pracy serwisowej. Nowoczesne reflektory LED oferują strumienie świetlne sięgające kilkunastu tysięcy lumenów przy niższej mocy, co bezpośrednio przekłada się na obniżone koszty eksploatacji.

Przykładowo, zamieniając 500 W halogen na 100 W LED i używając go 8 godzin dziennie, można zaoszczędzić około 1 168 kWh rocznie, czyli przy cenie 0,80 zł/kWh około 934 zł.

Dodatkowe korzyści to:

• precyzyjne ściemnianie,
• możliwość regulowania kąta i temperatury barwowej (np. 2700–6500 K),
• integracja z inteligentnymi systemami, takimi jak Philips Hue, które pozwalają tworzyć sceny i harmonogramy.

Mniejsze wydzielanie ciepła zmniejsza też obciążenie radiatora i spowalnia degradację diod, co redukuje koszty napraw i liczbę wymian. Reflektory LED łatwo połączyć z czujnikami ruchu i innymi systemami sterowania; producenci dostarczają odpowiednie homologacje oraz informacje o klasie energetycznej, stopniach ochrony IP i IK.

Przy wyborze warto porównać:

• moc,
• strumień świetlny,
• klasę efektywności,
• temperaturę barwową,
• stopień ochrony,

by dopasować oprawę do konkretnych potrzeb.

Jak działają zwierciadło i soczewka reflektora?

Paraboloidalne zwierciadło optyczne zamienia promieniowanie elektromagnetyczne pochodzące z ogniska w wiązkę quasi-równoległą, odbijając je od swojej powierzchni. Zgodnie z prawem odbicia kąt padania równa się kątowi odbicia, co pozwala przewidzieć kierunek powstałej wiązki. Długość ogniskowej wpływa na rozwarcie plamy — krótsze ogniskowe dają szerszy kąt rozsyłu, natomiast dłuższe skutkują węższym i bardziej skupionym reflektorem punktowym.

Soczewka skupiająca załamuje promieniowanie na podstawie prawa Snella, zmieniając kąt padania do pożądanego rozsyłu. Dzięki temu możliwe jest precyzyjne formowanie wiązki. Soczewki asferyczne dodatkowo minimalizują aberracje sferyczne, co poprawia ostrość plamy i jej jednolitość.

TIR, czyli całkowite wewnętrzne odbicie, łączy zjawisko refrakcji z wewnętrznym odbiciem i w typowych systemach LED pozwala osiągać sprawność optyczną przekraczającą 90%. Wybór materiałów także ma znaczenie — powłoki aluminiowe zapewniają odbicie na poziomie 88–95%, a dielektryczne nawet ponad 98%. Soczewki wykonane z PMMA lub PC mają transmisję rzędu 92–94%.

Gdy w układzie zastosuje się kilka modułów, z których każdy ma własne zwierciadło lub soczewkę, powstaje kompozytowa plama, co umożliwia regulację oprawy i precyzyjne kierowanie światła. Reflektory asymetryczne projektuje się po to, by kształtować boczny rozkład światła — przydatne na drogach i fasadach. Charakterystyczne wzory typu „batwing” poprawiają równomierność oświetlenia przy jednoczesnym zmniejszeniu olśnienia.

Proces projektowy opiera się na symulacjach ray-tracingowych i pomiarach rozkładu kandeli, dzięki czemu można optymalizować kształt plamy, ograniczać straty i poprawiać uniformizację. Straty optyczne wynikają z dyspersji, absorpcji oraz niedoskonałości powłok, ale dobre rozwiązania osiągają efektywność systemową na poziomie 70–90% światła emitowanego przez diodę.

Reflektor: jak ocenić moc i strumień świetlny?

Model o mocy 80 W (2 x 30 W) ze strumieniem świetlnym 11 000 lm osiąga efektywność 11 000 lm / 140 W = 78,6 lm/W. To właśnie lm/W pozwala porównywać reflektory bez względu na ich moc — im wyższa wartość, tym niższe koszty eksploatacji i lepsze wykorzystanie energii. Jak ocenić przydatność reflektora:

1. Sprawdź strumień świetlny (lm) i moc (W). Oblicz lm/W — wyższy wskaźnik oznacza większą efektywność.
2. Zwróć uwagę na kąt padania światła. Węższy kąt skupia lumeny, co podnosi natężenie (lx) na większe odległości.
3. Przelicz intensywność w osi: I ≈ Φ / Ω, gdzie Ω = 2π(1 − cos(α/2)). Dla Φ = 11 000 lm i α = 60° wychodzi Ω ≈ 0,841 sr, więc I ≈ 13 086 cd. W odległości 5 m natężenie w osi to E = I / r^2 ≈ 523 lx.
4. Sprawdź temperaturę barwową. Chłodne barwy (4 000–6 500 K) wydają się jaśniejsze niż ciepłe (2 700–3 000 K).
5. Porównaj deklarowane lumeny z rzeczywistą efektywnością systemową — straty mogą powstawać przez optykę, osłony czy chłodzenie.

Dodatkowe praktyczne kryteria:

• Montaż: stały montaż daje stabilny, równomierny rozkład światła, natomiast statyw umożliwia regulację zasięgu i kąta padania.
• Ochrona i wytrzymałość: IP54 wystarczy do krótkotrwałych prac na zewnątrz, ale na budowie lepiej wybierać wyższe klasy IP. IK08 oznacza odporność na uderzenia do 5 J.
• Sterowanie: ściemnianie zwiększa kontrolę nad natężeniem i oszczędza energię; integracja z czujnikami lub systemami automatyki pozwala dodatkowo optymalizować pracę.
• Homologacja: przy zastosowaniach drogowych lub w pojazdach sprawdź homologację i dostępne tryby (pozycja, mijania, drogowe, DRL).

Wybierając reflektor porównaj strumień świetlny, lm/W, kąt padania, temperaturę barwową oraz wymagania montażowe. Nie zapomnij także o parametrach ochronnych (IP, IK) i ewentualnych wymogach homologacyjnych.

Jak ściemnianie i czujnik PIR poprawiają użyteczność reflektora?

Czujnik PIR potrafi znacząco skrócić czas pracy reflektora, co w miejscach o niskiej aktywności przekłada się na spadek zużycia energii nawet o 30–70%. Działa poprzez wykrywanie zmian promieniowania podczerwonego emitowanego przez poruszające się obiekty. Zwykle obejmuje zasięgi od 5 do 12 metrów, a kąt detekcji wynosi od około 90° do 180°. Gdy czujnik połączymy ze ściemnianiem, obniża się temperatura pracy LED, co wydłuża żywotność diod — spadek temperatury złącza o 10°C może nawet podwoić ich trwałość.

Regulowana oprawa daje też elastyczność ustawień natężenia:

• wąska, intensywna wiązka sprawdzi się przy pracach precyzyjnych,
• natomiast poziomy 20–40% lepiej nadają się do oświetlenia ogólnego, zmniejszając olśnienie i poprawiając komfort.

Przykład oszczędności ilustruje korzyści praktyczne: reflektor 80 W używany 12 godzin dziennie bez sterowania zużywa 0,96 kWh dziennie. Z czujnikiem PIR i ściemnianiem, przy 3 godzinach pracy na 100% (80 W) i 9 godzinach na 30% (24 W), zużycie spada do 0,456 kWh dziennie — czyli oszczędność około 52,5%, co daje około 184 kWh rocznie przy codziennym użyciu. Mniejsze zużycie energii oznacza niższe rachunki i mniejszy wpływ na środowisko.

Połączenie czujników ruchu ze ściemnianiem otwiera różne tryby pracy:

• pełna moc po wykryciu ruchu,
• tryb oszczędny po upływie ustawionego czasu bez aktywności,
• harmonogramy w ramach automatyzacji.

W inteligentnych systemach oświetleniowych integracja z aplikacjami (np. Philips Hue) umożliwia:

• tworzenie scen,
• regulację czasu reakcji czujnika,
• zdalne zarządzanie oprawami — to ułatwia obsługę i konserwację.

Z punktu widzenia bezpieczeństwa oświetlenie aktywowane przez PIR poprawia widoczność przy wykryciu intruza i może współpracować z systemami monitoringu. W budownictwie automatyczne włączanie zmniejsza ryzyko wypadków w strefach o rzadkim ruchu. Automatyzacja oraz regulacja natężenia sprzyjają też efektywności operacyjnej: ograniczają liczbę uruchomień urządzeń i wydłużają odstępy między serwisami.

Statyw czy montaż stały: jak wybrać?

Główne kryterium przy wyborze sprzętu to jego przeznaczenie. Jeśli zależy ci na mobilności i szybkiej zmianie miejsca, lepszy będzie statyw; gdy priorytetem jest trwałość i integracja z instalacją, warto postawić na montaż stały.

Statywy występują zwykle w zakresie wysokości 1,2–3,0 m i mają udźwig 5–30 kg, więc sprawdzą się z przenośnymi reflektorami oraz lampami ruchomymi — pamiętaj jednak, by przed zakupem zweryfikować nośność i sposób mocowania.

Montaże stałe obejmują wiele rozwiązań:

• oprawy natynkowe i podtynkowe,
• uchwyty ścienne,
• systemy szynowe.

Szyny ułatwiają doprowadzenie zasilania i instalację ściemniaczy czy czujników, dlatego są przydatne w bardziej zaawansowanych projektach. W instalacjach wymagających homologacji — na przykład oświetleniu drogowym lub montażu w pojazdach — zwracaj uwagę na numer katalogowy, certyfikaty i dopuszczenia producenta.

Do prac tymczasowych na zewnątrz wybieraj statywy z ciężką podstawą lub możliwością kotwienia, bo wiatr znacznie zwiększa obciążenie. Przy montażach stałych stosuj kotwy rozporowe i solidne uchwyty.

W miejscach zapylonych lub wilgotnych lepiej użyć opraw o klasie ochrony IP≥65; krótkotrwałe prace wewnętrzne zwykle wystarczą przy IP54. Odporność na uderzenia określa klasa IK (np. IK08) — sprawdź ją zwłaszcza tam, gdzie sprzęt narażony jest na uderzenia.

Zasilanie sieciowe sprzyja montażom stałym, bo eliminuje konieczność ładowania i umożliwia stałe połączenie ściemniaczy. Z kolei akumulatory są wygodne w statywach i przenośnych reflektorach. Jeśli planujesz częste zmiany ustawień, wybierz oprawę z regulowanym, wielopunktowym uchwytem — pozwala korygować kąt bez demontażu.

Przy cięższych oprawach koniecznie sprawdź kompatybilność gwintu montażowego oraz średnicę adapterów. Dla instalacji stałych zawsze zapoznaj się z dokumentacją techniczną i instrukcją montażu. Koszt instalacji stałej zwykle jest wyższy, ale integracja z automatyką obniża późniejsze wydatki eksploatacyjne. Statyw natomiast zmniejsza koszty początkowe i daje większą uniwersalność.

Ostateczna decyzja powinna uwzględniać masę i rozmiary reflektora, warunki pracy oraz wymagania dotyczące homologacji i zasilania.

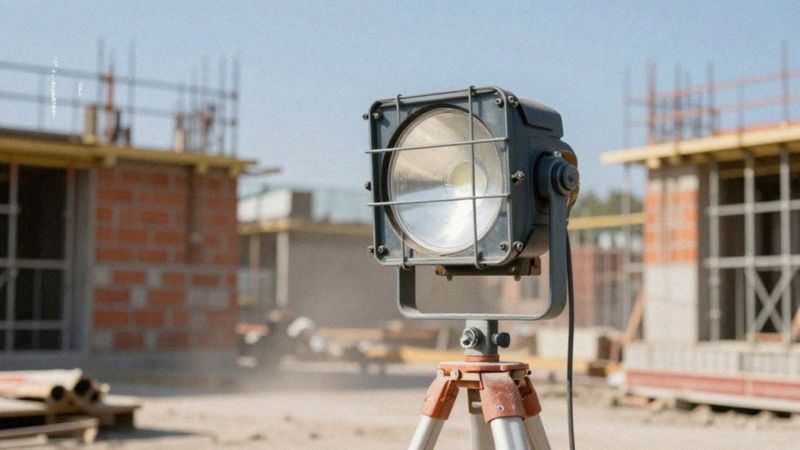

Czy IP54 i IK08 wystarczą na budowie?

Dla tymczasowych stanowisk pracy i osłoniętych stref roboczych zwykle wystarcza połączenie klasy IP54 z IK08. IP54 zabezpiecza przed pyłem i bryzgami wody, a IK08 oznacza odporność na uderzenia o energii 5 J — to mniej więcej równowartość 0,5 kg spadającego z 1 m. Taka specyfikacja sprawdza się przy montażu, inspekcjach i oświetleniu hal, a także w krótkotrwałych zastosowaniach zewnętrznych pod zadaszeniem.

Trzeba jednak pamiętać o ograniczeniach. Przy intensywnych opadach, silnych natryskach, długotrwałym zapyleniu lub ryzyku cięższych uderzeń lepiej sięgnąć po wyższe klasy ochrony. IP65–IP67 gwarantuje odporność na strumienie wody i krótkotrwałe zanurzenie, natomiast IK09 (10 J) i IK10 (20 J) oferują większą wytrzymałość na mechaniczne uszkodzenia.

Przy wyborze oprawy zwróć uwagę nie tylko na same oznaczenia IP i IK, ale też na jakość uszczelek, przepustów kablowych oraz szczelność połączeń. Liczy się także materiał obudowy i powłoki antykorozyjne — w trudniejszych warunkach lepsze będzie aluminium lub stal nierdzewna. Sprawdź także homologacje producenta i instrukcje montażowe.

Standardami odniesienia są IEC/EN 60529 dla IP oraz IEC/EN 62262 dla IK; upewnij się, że urządzenie ma odpowiednie deklaracje zgodności i certyfikaty.

Praktyczna lista kryteriów do rozważenia obejmuje:

• rodzaj miejsca (wnętrze, zadaszone zewnętrze, pełna ekspozycja),
• ryzyko uderzeń (narzędzia versus spadający gruz),
• stopień kontaktu z wodą (bryzgi, natryski, zanurzenie),
• jakość przewodów i dławików,
• trwałość obudowy.

Podsumowując: IP54 z IK08 pokryje wiele robót budowlanych o ograniczonej ekspozycji i umiarkowanym ryzyku. Gdy jednak prace trwają długo na otwartej przestrzeni, występują silne natryski, intensywne zapylenie lub wysokie ryzyko uszkodzeń mechanicznych, lepiej zainwestować w wyższe klasy ochrony i dokładnie zweryfikować wykonanie oraz certyfikaty sprzętu.
