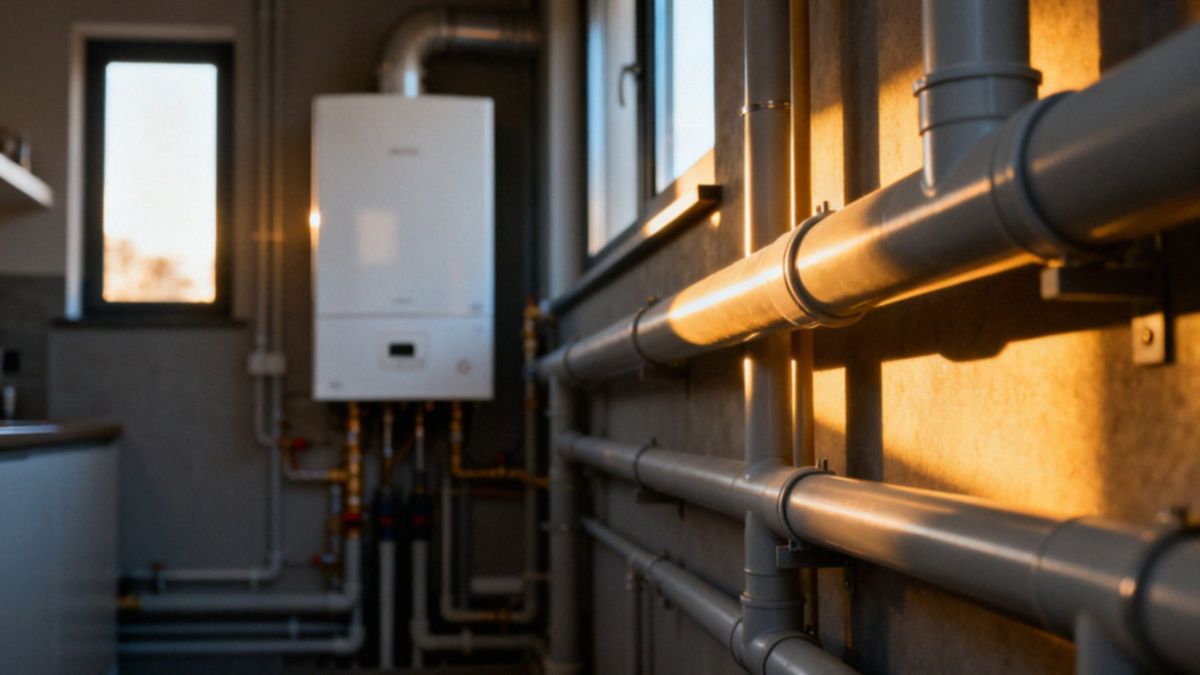

Instalacje CO z rur PP — co warto wiedzieć przed montażem?

Co to jest instalacja CO z rur PP?

Rury z polipropylenu (PP) w instalacjach centralnego ogrzewania przenoszą wodę obiegową oraz ciepłą wodę użytkową przy temperaturach sięgających około 90°C. Przy prawidłowym wykonaniu i montażu taki system może działać przez mniej więcej 50 lat.

Składa się on z rur, kształtek i muf łączonych zgrzewaniem polifuzyjnym, co tworzy jednorodną i szczelną spoinę. Do wyboru są różne warianty:

• jednorodne PP-R i PP-RCT,
• rury stabilizowane,
• wersje z włóknem szklanym,
• wielowarstwowe konstrukcje typu PEX/AL/PEX.

Polipropylen ma niższą przewodność cieplną niż metale, więc instalacja traci mniej ciepła i zyskuje lepszą izolację termiczną. Do głównych zalet należą:

• odporność na korozję,
• chemiczna trwałość,
• elastyczność ułatwiająca prowadzenie przewodów wewnątrz budynku,
• szybki i prosty montaż.

Materiały te są też stosunkowo tanie i podlegają recyklingowi. Stosowanie rur PP jest możliwe zarówno w instalacjach ciepłej, jak i zimnej wody użytkowej oraz przy montażu natynkowym i podtynkowym, o ile użyje się odpowiednich otulin i mocowań.

Trzeba jednak pamiętać o ograniczeniach:

• polipropylen ma większą rozszerzalność termiczną niż metale, dlatego przy wyższych temperaturach lepiej sięgać po rury stabilizowane, które ograniczają wydłużenie,
• nie wszystkie systemy PP mają fabryczną barierę antydyfuzyjną, co warto uwzględnić projektując instalacje zamknięte.

W praktyce istotne są też detale montażowe — dobranie złączy i muf kompatybilnych z PP, zaplanowanie tras z uwzględnieniem kompensacji wydłużeń oraz instalacja odpowietrzników i punktów spustowych dla prawidłowej eksploatacji. Dzięki swojej trwałości i ekonomiczności systemy PP cieszą się dużą popularnością w nowoczesnych instalacjach grzewczych i wodociągowych.

Czy rury PP nadają się do kotłów stałopalnych?

Polipropylen w ciągłej pracy wytrzymuje temperatury do około 90°C, jednak kotły stałopalne — zwłaszcza węglowe — mogą powodować krótkotrwałe skoki powyżej tej wartości, co prowadzi do miejscowego wrzenia wody. Takie nagłe wzrosty temperatury obciążają materiał, osłabiają spoiny i powodują nadmierne wydłużenia rur, a w efekcie zwiększają ryzyko nieszczelności instalacji.

Najbezpieczniejszym rozwiązaniem jest oddzielenie obiegu kotła od obiegu budynku, na przykład przy użyciu:

• wymiennika płytowego,
• innego typu wymiennika ciepła.

Wtedy rury PP mogą obsługiwać obieg wtórny bez obaw o wrzenie. Gdy separacja nie jest możliwa, warto zastosować:

• rury stabilizowane z wkładką aluminiową,
• rury ze wzmocnieniem z włókna szklanego,
• systemy PEX/AL/PEX,
• instalacje metalowe (miedź, stal) w miejscach najbardziej narażonych na wysoką temperaturę.

Dodatkowe zabezpieczenia — zawór bezpieczeństwa, zawór przelewowy, naczynie wzbiorcze dobrane do objętości instalacji, automatyczne odpowietrzniki oraz czujniki i ograniczniki temperatury — znacząco wydłużają trwałość i bezpieczeństwo całego układu. Specjaliści podkreślają, że rury PP są dopuszczalne przy kotłach gazowych lub gdy zapewniona jest separacja wymiennikiem; w przeciwnym wypadku lepiej wybrać materiały o większej odporności na wysokie temperatury.

Krótko mówiąc: bezpośrednie łączenie rur polipropylenowych z kotłem stałopalnym niesie ze sobą ryzyko, które można zminimalizować przez separację lub zastosowanie rur stabilizowanych bądź metalowych.

Jak dobrać średnicę rur PP?

Obliczenia hydrauliczne rozpoczynamy od określenia mocy grzejników — przyjmijmy wstępnie 150 W/m². Suma tych mocy pozwala obliczyć strumień objętościowy przy różnicy temperatur ΔT = 20 K. Przy takim ΔT 1 m³/h odpowiada około 23,3 kW, stąd praktyczny wzór: przepływ (m³/h) = moc (kW) / 23,3. Dla przykładu: pomieszczenie 20 m² · 150 W = 3 000 W, czyli 3 kW. To daje przepływ około 0,13 m³/h, co zwykle odpowiada rurze o średnicy 16 mm.

Planując instalację trzeba uwzględnić długości przewodów oraz dodatkowe straty wynikające z kształtek. Orientacyjne dopasowanie średnic rur PP-R przy ΔT 20 K i prędkości roboczej do ~0,7 m/s wygląda następująco:

• 16 mm → do ~0,51 m³/h → moc do ~12 kW,
• 20 mm → do ~0,79 m³/h → moc do ~18 kW,
• 25 mm → do ~1,24 m³/h → moc do ~29 kW,
• 32 mm → do ~2,03 m³/h → moc do ~47 kW,
• 40 mm → do ~3,17 m³/h → moc do ~74 kW,
• 50 mm → do ~4,95 m³/h → moc do ~116 kW,
• 63 mm → do ~7,85 m³/h → moc do ~183 kW.

Rury PP-R występują w średnicach od 16 do 110 mm. W praktyce rozprowadzenia grzejnikowe najczęściej wykonuje się w zakresie 16–32 mm, natomiast kolektory i główne gałęzie projektuje się zwykle jako 32–63 mm. Dobór przekroju należy zsynchronizować z dopuszczalnymi prędkościami przepływu (zwykle 0,2–0,7 m/s) oraz z maksymalnymi stratami ciśnienia na danym odcinku.

Klasa SDR/PN powinna odpowiadać ciśnieniu nominalnemu i roboczemu — SDR 11 stosujemy przy niższych obciążeniach, natomiast przy wyższych wymaganiach temperaturowo‑ciśnieniowych wybieramy SDR 7,4 lub SDR 6. Przy długich przebiegach i wielu kolanach warto przewidzieć większą średnicę ze względu na dodatkowe straty. Nie można też pominąć wpływu kształtek, muf i połączeń redukcyjnych na opory przepływu — w dokumentacji jasno zaznaczajmy np. mufy 40 → 1" tam, gdzie występują takie przejścia. Wszystkie obliczenia wykonuj zgodnie z obowiązującymi normami PN‑EN ISO. Po montażu sporządzamy protokół odbioru i przeprowadzamy próbę ciśnieniową.

Jak poprawnie zgrzewać rury PP?

Temperatura grzałki w zgrzewarce do systemów PP wynosi zwykle około 260°C, choć konkretne wartości i czasy nagrzewania zawsze podaje producent rur i kształtek.

Przygotowanie elementów:

• użyj zgrzewarki z czystymi, odpowiednio dobranymi końcówkami dopasowanymi do średnicy rur,
• rury tnij prostopadle—najlepiej obcinakiem zapewniającym kąt 90°,
• krawędzie sfazuj na 1–2 mm pod kątem około 15°,
• przed zgrzewaniem odtłuść i oczyść powierzchnie alkoholem izopropylowym lub czystą ściereczką bez włókien.

Przykładowe parametry grzania (orientacyjne, zależne od producenta):

• 16 mm: ~260°C, nagrzewanie 4–6 s, chłodzenie 10–20 s,
• 20 mm: nagrzewanie 5–7 s, chłodzenie 15–30 s,
• 25 mm: nagrzewanie 8–10 s, chłodzenie 20–40 s,
• 32 mm: nagrzewanie 12–14 s, chłodzenie 30–60 s,
• 40–50 mm: nagrzewanie 15–30 s, chłodzenie 60–120 s.

Technika zgrzewania:

Rozgrzej końcówki rury i kształtki na grzałce, a następnie połącz je jednym, równym ruchem bez obracania. Wsunięcie elementów powinno odpowiadać oznaczonej głębokości — zbyt głębokie osadzenie może zwęzić światło rury. Po złączeniu nie przesuwaj połączenia aż do zakończenia fazy chłodzenia.

Kontrola jakości złącza:

Dobre zgrzewy mają równomierny, widoczny kielich, bez porów i pęcherzy. Zwróć uwagę na objawy zimnych zgrzewów: matową, słabo zespoloną powierzchnię. Również ślady przegrzania — spływy, pęcherze lub zmiany struktury — wskazują na problem. Wewnętrzne spiętrzenie materiału powinno być minimalne; przy wątpliwościach wykonaj cięcie kontrolne.

Najczęstsze błędy:

• zanieczyszczone końcówki powodują zimne zgrzewy,
• nieprostopadłe cięcie i brak fazowania mogą prowadzić do nieszczelności,
• zbyt krótkie lub zbyt długie czasy nagrzewania skutkują odpowiednio niedostatecznym zespoleniem lub przegrzaniem,
• obracanie podczas łączenia oraz nadmierne wsunięcie osłabiają światło wewnętrzne rury.

Dodatkowe zasady jakościowe:

• stosuj kształtki kompatybilne z rurami,
• dokumentuj parametry zgrzewania oraz numery seryjne kształtek,
• regularnie kalibruj urządzenie i szkól monterów,
• po zakończeniu montażu przeprowadź próbę ciśnieniową, aby zweryfikować szczelność instalacji.

Jak łączyć grzejniki szeregowo czy równolegle?

Jednolite parametry zasilania znacząco ułatwiają hydrauliczne wyważenie instalacji i precyzyjną regulację temperatury w pomieszczeniach — to główny powód stosowania rozprowadzenia równoległego przez rozdzielacz (kolektor). Połączenie równoległe ma wiele zalet:

• każdy grzejnik dostaje czynnik o podobnej temperaturze i ciśnieniu, co sprzyja równomiernemu ogrzewaniu,
• lokalna regulacja przy zaworach termostatycznych działa skuteczniej,
• hydrauliczne wyważenie przeprowadza się wygodnie za pomocą zaworów regulacyjnych lub przepływomierzy na kolektorze,
• serwisowanie jest prostsze — można odcinać i odpowietrzać pojedyncze odcinki,
• dodatkowo montaż kolektora ułatwia integrację z ogrzewaniem podłogowym.

Połączenie szeregowe wiąże się natomiast z określonymi ograniczeniami. Wzdłuż pętli temperatura czynnika stopniowo spada, przez co końcowe grzejniki oddają mniejszą moc; to utrudnia precyzyjne sterowanie temperaturą w poszczególnych pomieszczeniach i komplikuje hydrauliczne wyważenie przy większej liczbie odbiorników. Mimo to układ szeregowy może mieć zastosowanie w określonych sytuacjach:

• krótkie pętle z 1–3 grzejnikami i niskotemperaturowym źródłem ciepła,
• proste lub tymczasowe instalacje, gdzie koszt kolektora przeważa nad korzyściami,
• systemy, w których akceptowalny jest spadek mocy kolejnych grzejników.

Kilka praktycznych wskazówek projektowych ułatwi dobranie odpowiedniego rozwiązania. Przyjmując orientacyjnie 150 W/m², dla pomieszczenia 20 m² potrzebna jest moc 3 000 W (3 kW), co przekłada się na przepływ około 0,13 m³/h przy ΔT = 20 K (przekrój rury ok. 16 mm). W układach równoległych warto stosować kolektory wyposażone w zawory odcinające i przepływomierze, montować odpowietrzniki w najwyższych punktach pętli oraz ręczne spusty w najniższych, a także używać zaworów termostatycznych i regulacyjnych do dokładnego wyważenia. W instalacjach z rur PP zalecane są rozdzielacze kolektorowe — ułatwiają rozprowadzenie gałęzi i późniejszą obsługę.

Różnice w wpływie na efektywność energetyczną są istotne: zasilanie równoległe minimalizuje miejscowe niedogrzania i poprawia ogólną skuteczność systemu, natomiast podłączenie szeregowe zmniejsza efektywną moc końcowych grzejników, co może wymuszać podniesienie temperatury zasilania i zwiększyć zużycie paliwa. Niezależnie od wybranego schematu, w obu wariantach niezbędne są elementy montażowe takie jak:

• zawory odcinające i regulacyjne przy każdym grzejniku,
• zawory termostatyczne do lokalnego sterowania,
• automatyczne odpowietrzniki w miejscach gromadzenia się powietrza,
• naczynie wzbiorcze i zawór bezpieczeństwa w obiegu kotła;
• przy rozprowadzeniach równoległych stosuje się dodatkowo kolektory/rozdzielacze.

Wybór między połączeniem szeregowym a równoległym powinien zależeć od kilku czynników:

• rodzaju i temperatury źródła ciepła,
• liczby oraz rozmieszczenia grzejników,
• wymagań dotyczących sterowania i możliwości zastosowania rozdzielacza.

W instalacjach wykonanych z rur PP zazwyczaj preferuje się rozwiązania równoległe z kolektorem, zaworami i odpowietrznikami, ponieważ zapewniają one lepszą regulację i efektywność energetyczną.

Jak uwzględnić wydłużenia rur i odpowietrzniki?

Przy wzroście temperatury o 50 K rura PP wydłuża się w przybliżeniu o 5–8 mm na każdy metr. To podstawowa wartość do obliczeń kompensacji wydłużeń i projektowania mocowań. Kompensacja wydłużeń:

• Na odcinkach dłuższych niż około 6–8 m zaplanuj elementy kompensujące, takie jak pętle, zagięcia lub tłumiki. W instalacjach podłogowych warto rozważyć kompensatory co 8–12 m.
• Tam, gdzie ograniczenie wydłużeń jest istotne, stosuj rury stabilizowane (np. z wkładką aluminiową lub włóknem szklanym). Stabilizacja znacząco zmniejsza wydłużenie liniowe.
• Projektuj pętle kompensacyjne z minimalnym promieniem zgodnym z wytycznymi producenta, aby mogły przyjmować ruchy osiowe i boczne.
• Odcinki stałe (między kotwieniami) nie powinny przekraczać wartości podanych w dokumentacji technicznej systemu.

Mocowania i prowadzenie:

• Używaj uchwytów montażowych z luzem, które pozwalają na przesuw osiowy rury.
• Odstępy między mocowaniami dobieraj według średnicy rury: 16–20 mm co 0,3–0,5 m, 25–32 mm co 0,5–0,8 m, 40–63 mm co 0,8–1,0 m. Potwierdź te wartości w dokumentacji konkretnego producenta.
• Przy przejściach przez przegrody montuj tuleje osłonowe o średnicy większej o 10–20 mm i zostaw luz osiowy; szczeliny uszczelnij elastycznym materiałem, aby umożliwić ruch.
• Na długich, prostych odcinkach zaprojektuj stałe punktowanie na końcach i swobodne prowadzenie między nimi — to wymusi kompensację w zamierzonym miejscu.

Izolacja i straty ciepła:

• Zastosuj otulinę izolacyjną o odpowiedniej grubości — izolacja ogranicza straty ciepła i zmniejsza gradient temperaturowy, co przekłada się na mniejsze wydłużenia.
• Przy układaniu izolacji uwzględnij miejsce mocowań — uchwyty powinny umożliwiać przesuw rury pod otuliną.

Odpowietrzniki i punkty spustowe:

• Automatyczne odpowietrzniki montuj w najwyższych punktach instalacji: na kolektorach zasilania i powrotu oraz na pionach. Minimum to jeden automatyczny odpowietrznik na każdy rozdzielacz.
• Przy każdym grzejniku przewidź ręczny odpowietrznik u góry oraz spust w najniższym punkcie obiegu lub kolektorze.
• Dodaj spusty odwadniające w najniższych punktach i przy zaworach odcinających, żeby ułatwić opróżnianie instalacji.
• Tam, gdzie dostęp serwisowy jest utrudniony, montuj odpowietrzniki z zaworami odcinającymi.

Uwagi systemowe i dokumentacja:

• W obiegach z pompą ciepła i niską ΔT wydłużenia będą proporcjonalnie mniejsze; przy wyższych ΔT (np. kotły) przewiduj większe kompensacje.
• Dokumentacja montażowa powinna zawierać dopuszczalne odległości uchwytów, maksymalne długości odcinków stałych, lokalizacje pętli kompensacyjnych oraz miejsca odpowietrzników i spustów.
• Podczas odbioru sprawdź drożność odpowietrzników, swobodę przesuwu rur w tulejach oraz prawidłowe rozmieszczenie uchwytów.

Przykład obliczeniowy:

Dla odcinka 10 m, przy ΔT = 40 K i przyjętym wydłużeniu 6 mm/m, całkowite wydłużenie wyniesie około 60 mm. Zaprojektuj pętlę lub zapewnij luz minimum 60 mm albo zastosuj rurę stabilizowaną. Stosując powyższe zasady ograniczysz hałasy, zmniejszysz ryzyko odkształceń i zapewnisz niezawodną pracę instalacji CO wykonanej z rur PP.

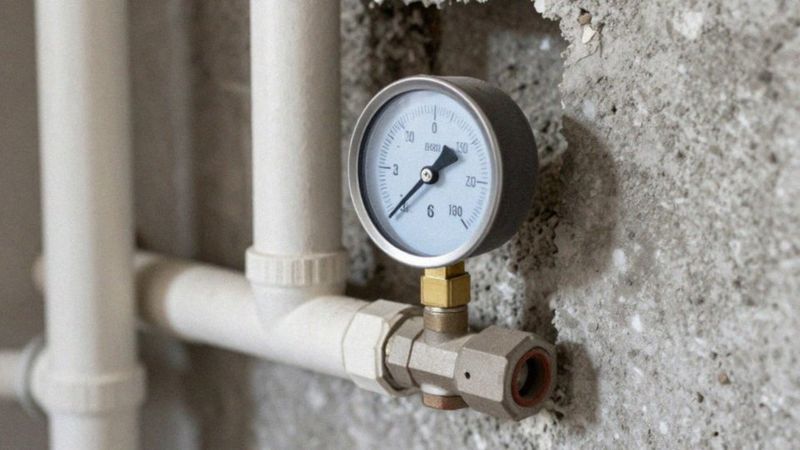

Jak wykonać próbę ciśnieniową instalacji?

Przyjmij ciśnienie próbne równe 1,5-krotności ciśnienia roboczego lub wartości podanej przez producenta — np. przy 6 bar ciśnienie próbne to 9 bar. Przed napełnianiem sprawdź:

• maksymalne ciśnienie nominalne rur i kształtek,
• czy zainstalowano naczynie wzbiorcze,
• ustawienia zaworu bezpieczeństwa.

Zamknij wszystkie obwody i wyłącz źródło ciepła, po czym napełnij instalację wodą lub innym środkiem testowym. Odpowietrz system — automatyczne odpowietrzniki na najwyższych punktach i ręczne zawory przy grzejnikach powinny zostać otwarte, by usunąć pęcherze powietrza. Podłącz manometr o klasie dokładności ≤1,0 blisko miejsca wprowadzenia ciśnienia i stopniowo zwiększaj je do wartości próbnej. Obserwuj wskazania przez 10–15 minut, żeby wyeliminować chwilowe spadki wynikające np. z usuwania powietrza. Utrzymaj ciśnienie przez czas określony w dokumentacji lub normach PN-EN ISO — zazwyczaj od 2 do 24 godzin — i monitoruj zarówno spadki ciśnienia, jak i stan połączeń, kształtek oraz muf zgrzewanych. Jeśli pojawi się nieszczelność, zlokalizuj miejsce przecieku, usuń wadliwy element i powtórz napełnianie oraz próbę. Po pozytywnym wyniku obniż ciśnienie do wartości roboczej, przepłucz instalację, aby usunąć zanieczyszczenia, a następnie uzupełnij układ i ustaw naczynie wzbiorcze oraz zawór bezpieczeństwa zgodnie z projektem eksploatacyjnym. Sporządź protokół próbny zawierający:

• datę,
• ciśnienie początkowe i końcowe,
• czas trwania próby,
• temperaturę,
• obserwacje oraz końcowy wynik.

Dołącz go do dokumentów odbioru technicznego. Dokumentuj użyte materiały zaświadczeniami (np. atest PZH) i informacjami od producenta; zgodność z normami PN-EN ISO potwierdza prawidłowo przeprowadzoną próbę szczelności.
