Co to jest pantograf? Kluczowy element transportu kolejowego

Pantograf: co to jest i do czego służy?

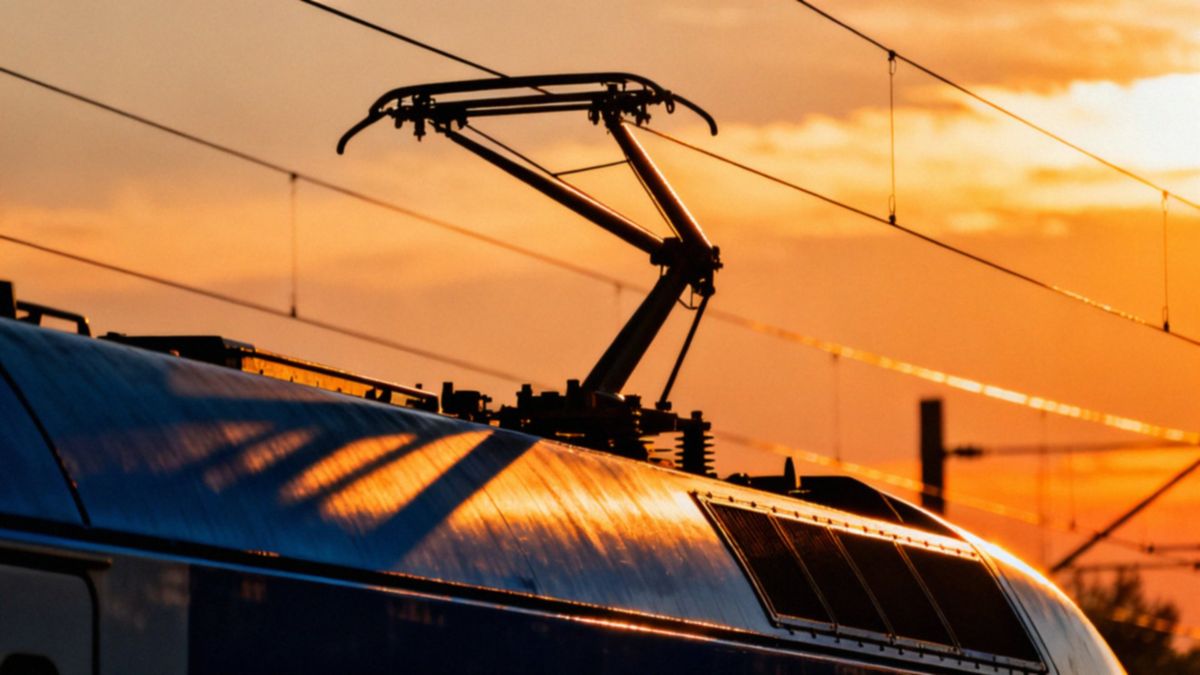

Pantograf to charakterystyczny element zamontowany na dachu pojazdów szynowych, takich jak lokomotywy, tramwaje czy elektryczne zespoły trakcyjne. Jego najważniejszym zadaniem jest stały pobór energii z napowietrznej sieci trakcyjnej. Mechanizm ten opiera się na bezpośrednim styku z przewodami, co umożliwia nieprzerwane zasilanie układów trakcyjnych maszyny.

Dzięki przemyślanej konstrukcji urządzenie precyzyjnie dopasowuje się do zmiennej wysokości zawieszenia sieci oraz nietypowej geometrii linii, zachowując stabilne połączenie z infrastrukturą. To właśnie ta elastyczność sprawia, że pantograf stał się standardem w nowoczesnym transporcie kolejowym.

Zastosowanie specjalistycznych elementów stykowych pozwala na:

• płynny przepływ prądu,
• skuteczne ograniczenie iskrzenia,
• ograniczenie nadmiernego ścierania się przewodów jezdnych.

Warto przy tym odróżnić to rozwiązanie od odbieraków prądu stosowanych w trolejbusach. W odróżnieniu od pantografu, który korzysta z jednego przewodu sieciowego, systemy trolejbusowe opierają się na współpracy z dwiema liniami zasilającymi.

Jak pantograf pobiera prąd z napowietrznej sieci trakcyjnej?

Kluczem do zasilania pojazdu szynowego jest bezpośredni styk ślizgacza, umieszczonego na listwie, z przewodem trakcyjnym. Właściwy docisk, niezbędny do przepływu prądu, zapewniają:

• sprężyny,
• siłowniki pneumatyczne.

Gdy pociąg rusza, do gry wchodzi dodatkowo siła aerodynamiczna, która pomaga ustabilizować urządzenie względem sieci. Energia wędruje następnie ze ślizgacza przez konstrukcję pantografu prosto do transformatora lub układów elektrycznych pojazdu. Aby zminimalizować tarcie i ochronić przewody przed szybkim ścieraniem, stosuje się dzisiaj nowoczesne nakładki z grafitu lub kompozytów. W porównaniu z dawnymi odbierakami prętowymi, konstrukcje belkowe o wiele lepiej radzą sobie w wymagających warunkach eksploatacyjnych. Cały ten proces jest dodatkowo wspierany przez inteligentne systemy sterowania, które w czasie rzeczywistym nadzorują siłę nacisku i ułożenie odbieraka, znacząco podnosząc tym samym poziom bezpieczeństwa oraz niezawodności całego układu.

Z czego składa się pantograf?

Budowa pantografu bazuje na układzie ramion, co pozwala klasyfikować te urządzenia na kilka podstawowych typów:

• jednoramienne,
• nożycowe,
• połówkowe,
• dwustopniowe.

Kluczowym elementem każdego z nich jest ślizgacz, czyli listwa stykowa gwarantująca nieprzerwany odbiór prądu z sieci trakcyjnej. Zależnie od specyfiki taboru stosuje się różne zakończenia, od klasycznych odbieraków prętowych po warianty łyżwowe, rolkowe czy belkowe. Aby urządzenie stabilnie współpracowało z przewodem jezdnym pod wpływem sił dynamicznych, wykorzystuje się specjalne układy dociskowe – sprężynowe, pneumatyczne lub też zaawansowane mechanizmy elektromechaniczne. Całość montuje się na dachu pojazdu za pośrednictwem izolatorów, które zapewniają niezbędną separację elektryczną.

Obecnie duży nacisk kładzie się również na integrację inteligentnych systemów sterowania i stałego monitoringu stanu technicznego. Współczesna inżynieria kolejowa chętnie sięga po grafit oraz specjalistyczne kompozyty, co istotnie ogranicza ścieranie przewodu jezdnego. Jeśli chodzi o same konstrukcje, dominują obecnie modele jednoramienne, cenione za niewielką masę i niską bezwładność. Z kolei warianty dwustopniowe oferują znacznie większą elastyczność dzięki możliwości pracy w dwóch różnych zakresach wysokości, co czyni je idealnym rozwiązaniem dla zróżnicowanej infrastruktury.

Jak pantograf radzi sobie przy dużych prędkościach?

Osiąganie prędkości przekraczających 200 km/h wymaga od inżynierów wdrożenia rozwiązań o minimalnej bezwładności i dopracowanej aerodynamice. Kluczowym elementem tych starań jest nowoczesny pantograf jednoramienny, w którym wagę konstrukcji ograniczono do niezbędnego minimum. Wykorzystanie materiałów o znakomitym stosunku sztywności do masy pozwala urządzeniu błyskawicznie reagować na nierówności sieci trakcyjnej.

Podczas szybkiej jazdy siły aerodynamiczne stają się wyzwaniem dla stabilności styku ślizgacza z przewodem. Aby uniknąć ryzykownego odrywania się odbieraka lub jego zbyt mocnego docisku, niezbędna jest współpraca z precyzyjnym układem regulacji. Zastosowanie profilowanych listew stykowych w połączeniu z zaawansowaną amortyzacją drgań skutecznie wygasza rezonanse, zapobiegając tym samym groźnym przeskokom iskier.

Same ślizgacze, wykonane z wysokowytrzymałych materiałów, muszą przy tym sprostać ekstremalnym obciążeniom mechanicznym i cieplnym. Modernizując jednostki do obsługi wysokich prędkości, specjaliści wymieniają ramiona na lżejsze odpowiedniki i instalują aerodynamiczne nakładki. Nawet w starszych modelach, jak np. 160 EC, wprowadza się modyfikacje konstrukcyjne, które zwiększają bezpieczeństwo eksploatacji przy silnym naporze powietrza.

Ostatecznie, nad stabilnością zasilania czuwa system precyzyjnej kontroli docisku, wspierany przez czujniki pozycji, które pozwalają zachować ciągłość przepływu prądu nawet przy wyraźnym odkształceniu przewodu jezdnego.

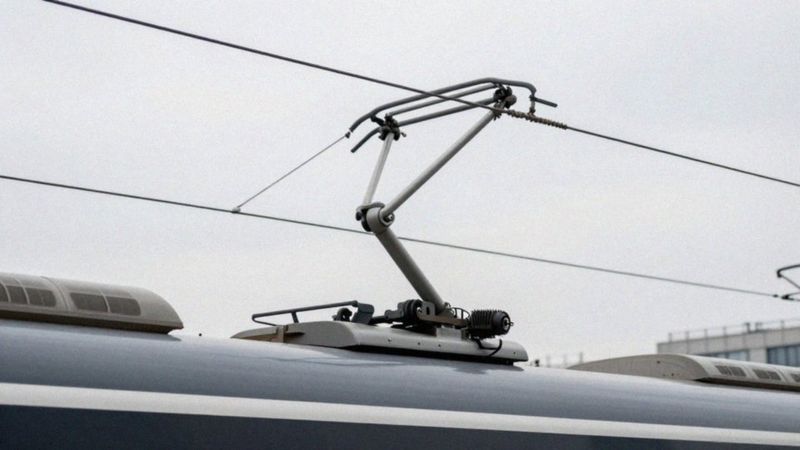

Jak dobrać pantograf do konkretnego pojazdu?

Wybór właściwego pantografu to zadanie, które wymaga uwzględnienia specyfiki konkretnego pojazdu, niezależnie od tego, czy mówimy o:

• lokomotywie elektrycznej,
• tramwaju,
• nowoczesnym zespole trakcyjnym.

Punktem wyjścia jest zawsze analiza parametrów sieci, w szczególności:

• napięcia,
• geometrii przewodu jezdnego,
• zakresu dopuszczalnych zmian wysokości.

Infrastruktura miejska często wymusza użycie konstrukcji przystosowanych do częstego podnoszenia, natomiast w przypadku szybkich kolei kluczowe znaczenie ma niska masa i ograniczona bezwładność urządzenia. Gdy różnice w zawieszeniu sieci są znaczne, najlepszym rozwiązaniem okazują się konstrukcje dwustopniowe. Z kolei w starszych jednostkach standardem jest montaż wariantów połówkowych.

Równie istotny jest dobór odpowiedniej listwy ślizgowej – wybór między modelem stałym a rolkowym bezpośrednio wpływa na trwałość przewodu jezdnego. Kupując urządzenie, trzeba pamiętać o sprawdzeniu kompatybilności z systemami sterowania oraz wymaganych certyfikatach. Renomowani dostawcy, jak Faiveley czy Stemman, oferują produkty w pełni homologowane, co ułatwia przejście przez procedury techniczne.

Przy modernizacjach wiekowe odbieraki typu lira czy pałąki są bezpowrotnie wypierane przez nowoczesne, atestowane modele. Cały proces doboru kończy się szczegółową weryfikacją zgodności z dokumentacją techniczną linii, co poprzedzają konsultacje z operatorem infrastruktury oraz producentem wybranego rozwiązania. To właśnie dzięki takiej współpracy na etapie projektowania udaje się zapewnić pełne bezpieczeństwo mechaniczne i stabilne odbieranie prądu przez lata eksploatacji.

Jakie są najczęstsze usterki pantografu?

Większość awarii pantografu to efekt intensywnego użytkowania i naturalnego wyeksploatowania jego części. Najbardziej typowym problemem jest nadmierne ścieranie się nakładki ślizgowej. Gdy przekracza ona dopuszczalny limit grubości, jakość styku z siecią trakcyjną drastycznie spada, co skutkuje uciążliwym i szkodliwym iskrzeniem.

W starszych konstrukcjach, takich jak odbieraki rolkowe czy łyżwowe, nierzadko dochodzi do zapiekania się rolek, co z kolei powoduje nierówne wycieranie się przewodu jezdnego. Poważnym zagrożeniem są także usterki układów dociskowych i sprężyn. Jeśli stracą one swoją sprawność, pantograf traci stabilność, co często kończy się uszkodzeniem infrastruktury zasilającej.

Odkształcenia ramion to niemal zawsze skutek kolizji lub przeciążeń wynikających z błędnej współpracy z siecią. Warto pamiętać o elektronice i systemach sterowania – nawet drobne błędy czujników pozycji mogą skutecznie unieruchomić cały mechanizm.

Do listy czynników obniżających płynność pracy należy dopisać:

• korozję elementów mocujących,
• zużycie łożysk obrotu.

Skuteczna diagnostyka opiera się na:

• rutynowych pomiarach grubości nakładek węglowych,
• sprawdzaniu charakterystyki pracy sprężyn,
• testowaniu szczelności układu pneumatycznego.

Inwestycja w regularną konserwację i dobór wysokiej jakości materiałów pozwala uniknąć wielu poważnych usterek. Takie podejście nie tylko eliminuje iskrzenie, ale przede wszystkim znacząco wydłuża okres bezawaryjnej pracy całego zestawu trakcyjnego.

Jak przebiega modernizacja i homologacja pantografu?

Modernizacja pantografów to kluczowy krok w stronę poprawy niezawodności zasilania elektrycznego w kolejnictwie. Proces ten opiera się przede wszystkim na wymianie wyeksploatowanych części na bardziej zaawansowane technologicznie odpowiedniki. Standardowo ślizgacze zastępuje się trwałymi materiałami kompozytowymi, a przestarzałe konstrukcje zmienia na lżejsze systemy jednoramienne, co realnie redukuje masę całego urządzenia.

Równie istotną rolę odgrywa tu poprawa dynamiki pracy. Dzięki montażowi nowoczesnych układów docisku i skuteczniejszych systemów tłumienia drgań, urządzenia pracują znacznie stabilniej. Producentom, takim jak Faiveley czy Stemman, zależy przede wszystkim na optymalizacji współpracy pantografu z siecią nawet przy bardzo wysokich prędkościach. Takie podejście pozwala nie tylko zminimalizować uciążliwe iskrzenie, ale również wydłużyć żywotność samej sieci trakcyjnej.

Ostatnim, lecz najważniejszym etapem jest homologacja. To urzędowe potwierdzenie, że modernizacja spełnia wszystkie rygorystyczne normy bezpieczeństwa oraz techniczne parametry sieci. Procedura ta obejmuje szereg wymagających testów dynamicznych i prób poligonowych, w trakcie których precyzyjnie sprawdza się wskaźniki zużycia przewodu jezdnego oraz stabilność styku. Sukces tego procesu widać na przykładzie pantografu 160 EC, który otrzymał bezterminowe świadectwo. Po dopełnieniu wszystkich formalności i potwierdzeniu pełnej kompatybilności, zmodernizowane urządzenie może w pełni bezpiecznie obsługiwać przewozy komercyjne.
